JGX-0320D-20A Виброизолятор из троса Всеосная изоляция Амортизирующее крепление из нержавеющей стали промышленного класса

JGX-0320D-20A Всеосевой тросовый виброизолятор — прецизионное разнонаправленное управление ударами

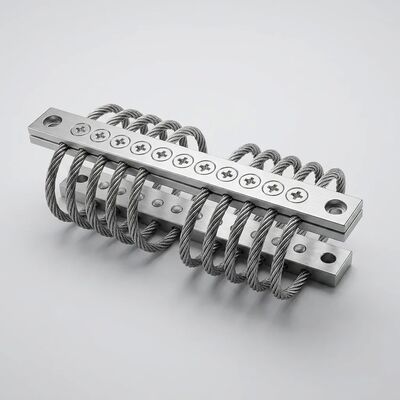

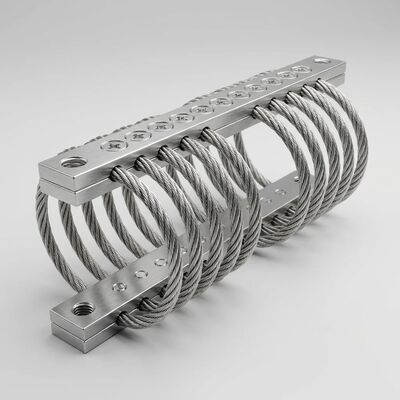

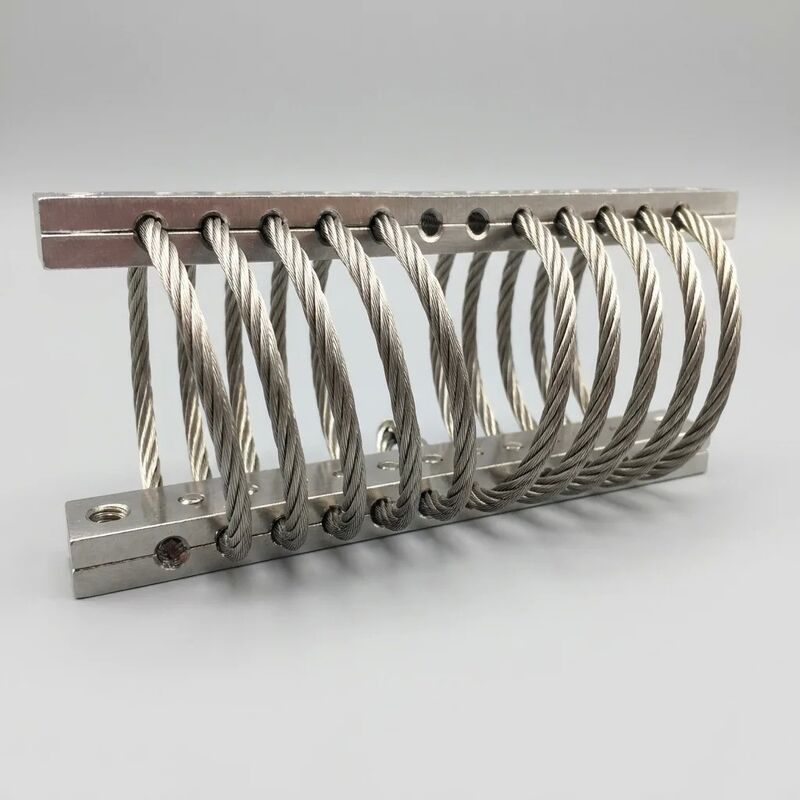

JGX-0320D-20Aпредставляет собой высокопроизводительный виброизолятор для троса, разработанный компанией Xi'an Hoan Microwave Co. Ltd. дляподавление ударов и вибрации по всем осямв сложных промышленных условиях. Этот изолятор оснащен тросом из нержавеющей стали 304 диаметром 3,2 мм, спирально намотанным через прецизионные удерживающие стержни из алюминиевого сплава.превосходное разнонаправленное демпфирование по всем шести степеням свободы— сжатие, растяжение, сдвиг и прокатка — одновременно.

Технология всеосной изоляции

В отличие от обычных пружинных или резиновых опор, которые изолируют вибрацию только в одном направлении, в JGX-0320D-20A используется запатентованная геометрия спирального троса, обеспечивающаянелинейные характеристики жесткостипо всем осям. При вибрации малой амплитуды жилы провода проявляют мягкую реакцию, что обеспечивает максимальную эффективность изоляции. По мере увеличения амплитуды удара геометрия кабеля постепенно становится жестче, предотвращая проседание и одновременно рассеивая энергию за счет трения между прядями — явление, известное какКулоновское демпфирование. Возможность работы по всем осям делает его идеальным для оборудования, направление вибрации которого непредсказуемо или разнонаправлено, например, вращающихся механизмов, мобильных установок и транспортных контейнеров.

Ключевые инженерные особенности

• Всеосевая производительность:Эффективная изоляция при сжатии, растяжении, сдвиге и перекатывании — шесть степеней свободы с помощью одного компактного крепления. Нет необходимости в разной ориентации изолятора для разных направлений нагрузки.
• Промышленное строительство:Трос из нержавеющей стали 304 (1.4301) — диаметр 3,2 мм, конструкция прядей 7x19 для оптимального соотношения гибкости и прочности. Стопорные планки из алюминиевого сплава 6061-T6 с дополнительным белым анодированием или твердым анодированием поверхности.
• Нелинейная кривая жесткости:Мягкая реакция при малом смещении для защиты чувствительного оборудования; Характеристика постепенного затвердевания при большом смещении для поглощения ударов без контакта со структурой. Пиковая проводимость обычно ниже 2,5 при резонансе.
• Конструкция с нулевым обслуживанием:Цельнометаллическая конструкция — без резины, эластомера или гидравлической жидкости, которые могут разрушаться, трескаться, протекать или требовать замены. Установите один раз, работайте десятилетиями без вмешательства сервисного обслуживания.
• Широкий температурный допуск:Надежная работа в диапазоне от -40°C до +150°C без отклонения жесткости. В отличие от резиновых опор, которые затвердевают при минусовых температурах и чрезмерно размягчаются при высоких температурах, JGX-0320D-20A сохраняет стабильные демпфирующие свойства во всем номинальном диапазоне.
• Доказательство коррозии и окружающей среды:Пассивированный трос из нержавеющей стали устойчив к солевому туману (более 500 часов ASTM B117), промышленным химикатам, озону, УФ-излучению и влаге. Подходит для наружной установки, морской среды и предприятий химической переработки.

Технические характеристики

Варианты обработки поверхности

• Белое анодирование (стандарт):Обеспечивает равномерную, натуральную алюминиевую отделку с повышенной твердостью поверхности. Подходит для общепромышленных условий. Отличная адгезия для маркировки и цветового кодирования.
• Жесткое анодирование (опционально):Создает более толстый и темный оксидный слой со значительно повышенной стойкостью к истиранию. Рекомендуется для быстроизнашивающихся установок, морских платформ и химически агрессивных сред.

Основные домены приложений

• Промышленное оборудование:Блоки компрессоров, насосные агрегаты, опоры центрифуг, генераторные установки — поглощают несбалансированные динамические силы и предотвращают усталость конструкции.
• Прецизионное оборудование:Координатно-измерительные машины (КИМ), станции оптического контроля, инструменты для производства полупроводников — изолируют субмикронные чувствительные инструменты от вибрации, передаваемой по полу
• ОВиК и строительные услуги:Чиллерные агрегаты, приточно-вытяжное оборудование, крепления градирен — снижение передачи корпусного шума и соблюдение акустических требований
• Транспорт и логистика:Изоляция транспортных контейнеров, бортовая электроника, кожухи для мобильных генераторов — защита груза и оборудования от ударов на дороге и транспортировки.
• Энергетический сектор:Насосные станции для нефти и газа, оборудование гондол ветряных турбин, шкафы солнечных инверторов — выдерживают постоянную вибрацию в удаленных, необслуживаемых установках.

Характеристики прогиба нагрузки

JGX-0320D-20A имеет прогрессивную нелинейную кривую отклонения нагрузки. При номинальной статической нагрузке (20 кг при сжатии) статическое отклонение составляет примерно 2–4 мм в зависимости от ориентации установки. Эта нелинейность обеспечиваетотличный балансмежду мягкой изоляцией в нормальных условиях эксплуатации и жесткой фиксацией при ударах — ключевое преимущество перед линейными пружинными изоляторами, которые вынуждают искать компромисс между виброизоляцией и защитой от ударов.

О Сианьской микроволновой компании Hoan Co. Ltd.

Основанная в 2005 году со штаб-квартирой в Сиане, провинция Шэньси, Китай, компания Xi'an Hoan является специализированным производителем решений для виброизоляции и поглощения энергии. Имея более 500 сотрудников, включая более 100 технических специалистов, мы обслуживаем клиентов в 31 китайской провинции и экспортируем в более чем 35 стран. В наш портфель продукции входят тросовые изоляторы, резино-металлические крепления, фрикционные демпферы, амортизаторы и радиочастотные и микроволновые компоненты. Каждый изолятор серии JGX производится в соответствии с нашей сертифицированной системой управления качеством ISO 9001:2015 с полной отслеживаемостью от сырья до готовой продукции.

Почему стоит выбрать JGX-0320D-20A?

Сочетаниевозможность изоляции по всем осям,нелинейная жесткость, ицельнометаллическая прочностьделает JGX-0320D-20A окончательным выбором для инженеров, которые не могут пойти на компромисс в отношении надежности контроля вибрации. Независимо от того, защищает ли чувствительный контрольно-измерительный прибор от вибрации пола или защищает вращающееся оборудование от собственных динамических сил, этот изолятор обеспечивает стабильную, не требующую обслуживания работу год за годом — в условиях, когда резиновые опоры выходят из строя в течение нескольких месяцев.

Свяжитесь с Сиань Хоаном сегодня, чтобы обсудить ваши конкретные требования к нагрузке, конфигурации монтажа или запросить специально разработанный вариант JGX-0320D-20A, адаптированный к вашему применению.
