JGX-0240D-7.7A Виброизолятор с тросовым тросом — инженерный справочник

Обзор продукта

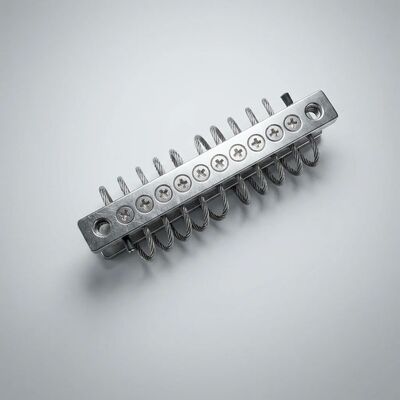

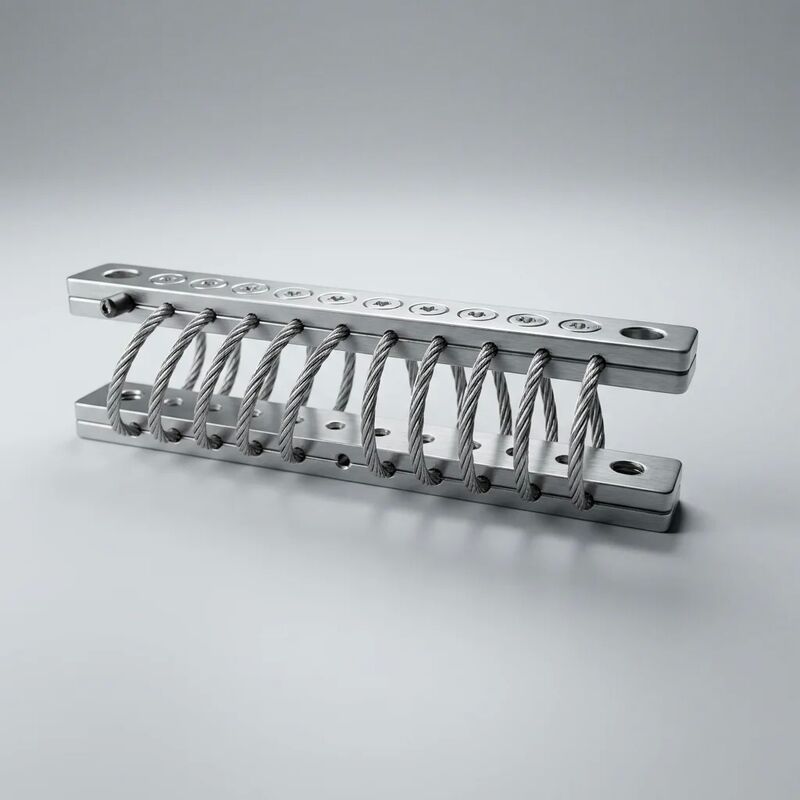

JGX-0240D-7.7Aпредставляет собой виброизолятор для тросов, предназначенный для тяжелых условий эксплуатации и предназначенный для промышленного оборудования, требующегостабильная долговременная жесткостьиширокополосный контроль вибрации. В его основе лежит 8-витковая спираль, выполненная из троса из нержавеющей стали 304 диаметром 7,7 мм в конфигурации прядей 7*19, электрополированная для обеспечения коррозионной стойкости. Изолятор рассчитан наСтатическая нагрузка 240 кг на креплениес максимальной ударной нагрузкой 40 г. Его определяющей характеристикой являетсяконструкция конструкции с нулевой ползучестью— достигается за счет снятия термических напряжений после формования — что устраняет прогрессирующее провисание и дрейф жесткости, которые ставят под угрозу эластомерные и пружинные изоляторы в течение первых нескольких лет эксплуатации. В этом справочном документе представлены полные инженерные данные для спецификации, интеграции и проверки производительности.

Габаритные и физические данные

Свойства материала

Характеристики жесткости и отклонения нагрузки

Экспонаты JGX-0240D-7.7Aнелинейная жесткость— продуманная конструктивная характеристика, улучшающая характеристики широкополосной изоляции и обеспечивающая поддержку прогрессивной нагрузки:

Динамическая производительность

Демпфирующие механизмы

Внутри спирали каната одновременно действуют два независимых механизма рассеивания энергии:

• Кулоновское демпфирование (сухое трение):Когда пучок жил 7*19 изгибается, 133 отдельных провода на поперечное сечение катушки подвергаются микропроскальзыванию на своих контактных поверхностях. Этот зависимый от амплитуды механизм наиболее эффективен там, где смещение возбуждения превышает порог скольжения — обычно вибрация средней и высокой частоты и амплитуды от низкой до умеренной. Эффективная кулоновская сила демпфирования составляет примерно 8–15% от приложенной динамической нагрузки.
• Гистерезисное (материальное) демпфирование:Циклическая упругая деформация решетки аустенитной нержавеющей стали создает петлю гистерезиса напряжение-деформация, замкнутая область которой представляет собой энергию, рассеиваемую за цикл. Этот механизм не зависит от частоты — важное отличие от подходов вязкого демпфирования, которые становятся все более неэффективными на низких частотах.

Количественная эффективность изоляции

Ударные и усталостные характеристики

Конструкция с нулевой ползучестью: инженерная основа

Ползучесть в традиционных изоляторах проявляется как прогрессирующее провисание и изменение жесткости при длительной нагрузке. Резиновые опоры обычно демонстрируют сжатие 5–15% в течение 3–5 лет при комнатной температуре, ускоряющееся при повышенных температурах. Стальные винтовые пружины могут подвергаться релаксации напряжений, если их не отрегулировать должным образом и не подвергнуть дробеструйной обработке.

JGX-0240D-7.7A обеспечивает нулевую ползучесть благодаря трем элементам конструкции:

1. Цельнометаллический путь нагрузки:Нержавеющая сталь не ползучесть при температуре эксплуатации ниже 300°C — это фундаментальное свойство материала, которое исключает зависящий от времени механизм деформации, присутствующий в полимерах.
2. Снятие термического напряжения после формирования:После намотки стального каната в спиральную геометрию с 8 витками узел подвергается контролируемой термической обработке для снятия остаточных формообразующих напряжений. Без этого шага даже стальной трос будет демонстрировать измеримую размерную релаксацию в течение первых месяцев эксплуатации по мере перераспределения формирующих напряжений.
3. Ограничение диапазона деформации:Геометрия катушки разработана таким образом, что при номинальной статической нагрузке отдельные деформации проволоки остаются в пределах упругой области (< 30 % от деформации текучести), что обеспечивает существенный запас против накопления микропотенциала в течение миллионов циклов нагрузки.

Соблюдение экологических и нормативных требований

Краткое описание технических характеристик

Рекомендуемые приложения

• Дизельные и газовые генераторные установки (50–500 кВА):Широкополосная изоляция одновременно устраняет многогармоническое возбуждение от сгорания, вращательного дисбаланса и магнитных сил генератора переменного тока.
• Промышленные компрессорные установки:Поршневые и винтовые компрессоры создают вибрацию широкого спектра, которую не могут покрыть однонастроенные изоляторы. Конструкция с нулевым проскальзыванием обеспечивает соосность соединенных приводных валов.
• Центробежные насосы и насосные агрегаты:Справляется как с синхронной вибрацией на рабочей скорости, так и с широкополосным возбуждением, вызванным турбулентностью, в установках с высоким расходом.
• Комплекты охладителей и кондиционеров HVAC:Характеристика нулевого проскальзывания гарантирует, что тяжелые агрегаты останутся в горизонтальном положении, что критически важно для возврата масла в винтовых и спиральных компрессорах.
• Промышленные вентиляторы и воздуходувные системы:Сохраняет эффективность изоляции при работе с регулируемой скоростью, управляемой ЧРП, в отличие от настроенных изоляторов.
• Крепления для электрических трансформаторов:Стабильная жесткость предотвращает постепенное смещение, которое может вызвать нагрузку на соединения втулок и поставить под угрозу изоляцию маслонаполненного трансформатора.

Рекомендации по установке

• Подготовка поверхности:Монтажная поверхность должна быть ровной с шириной контакта изолятора не более 0,5 мм. Удалите краску, окалину и брызги сварки с участков контакта болтов.
• Выбор крепежа:Используйте болты из нержавеющей стали M12 (минимум A2-70) с плоскими шайбами ​​под головкой болта и гайкой. Не заменяйте крепежные детали из углеродистой стали, поскольку на границе раздела нержавеющей стали может возникнуть гальваническая коррозия.
• Процедура затяжки:Затягивайте постепенно до момента 45–55 Н·м всухую (35–45 Н·м со смазкой). Затяните крест-накрест по диагонали. Не затягивайте слишком сильно — изолятор не должен сжиматься в состоянии покоя.
• Распределение нагрузки:При установке с несколькими креплениями убедитесь, что общий поддерживаемый вес распределяется по всем изоляторам в пределах ±10%. При необходимости используйте прокладки — никогда не используйте натяжение болтов для выравнивания оборудования.
• Клиренс:Обеспечьте зазор минимум 25 мм вокруг всех бухт троса, чтобы обеспечить неограниченное прогибание при ударной нагрузке. Убедитесь, что подключенные трубопроводы и кабелепровод имеют гибкие секции.

Часто задаваемые вопросы

Вопрос: В чем разница между JGX-0240D-7.7A и меньшим JGX-0160D-4.8A?
JGX-0240D-7.7A представляет собой вариант с большей грузоподъемностью: номинальная статическая нагрузка 240 кг против 160 кг, стальной трос 7,7 мм против 4,8 мм, 8 витков против 6 витков и ударная нагрузка 40 г против 30 г. Оба имеют одинаковую цельнометаллическую архитектуру с нулевой ползучестью. Для оборудования весом 100–240 кг на одно крепление JGX-0240D-7.7A обеспечивает оптимальную изоляцию в пределах расчетного окна нагрузки.

Вопрос: Могу ли я использовать меньше креплений при более высокой нагрузке на одно крепление?
Для достижения наилучших характеристик изоляции используйте каждый изолятор в пределах 40–80 % его номинальной мощности (96–192 кг для JGX-0240D-7.7A). Нагрузка выше 80% снижает запас динамического отклонения, доступный для амортизации. Нагрузка ниже 40 % снижает эффективность демпфирования, поскольку кулоновское трение зависит от контактного давления между жилами проволоки.

Вопрос: Нужны ли мне боковые ограничители с тросовыми изоляторами?
Нет — это ключевое преимущество. Всеосевое демпфирование, характерное для спиральной геометрии каната, обеспечивает изоляцию при сжатии, сдвиге и качении одновременно. Для нормальной работы отдельные боковые демпферы или ограничители не требуются. В случае экстремальных ударных нагрузок (более 40 g) проконсультируйтесь с нашей командой разработчиков приложений для получения дополнительных рекомендаций по удержанию.

Вопрос: Доступны ли сертификаты RoHS и REACH?
Да. Продукт полностью соответствует требованиям RoHS и REACH. Декларации соответствия и отчеты о составе материалов предоставляются по запросу в пакете нормативной документации.

Вопрос: Какое обслуживание требуется?
Никто. Цельнометаллическая конструкция не требует смазки, повторной затяжки, регулировки нуля и замены компонентов. Визуального осмотра во время регулярного технического обслуживания оборудования достаточно для подтверждения целостности.
