JGX-0240D-7.7A Виброизолятор с тросовым тросом — Руководство по приобретению и интеграции

Введение

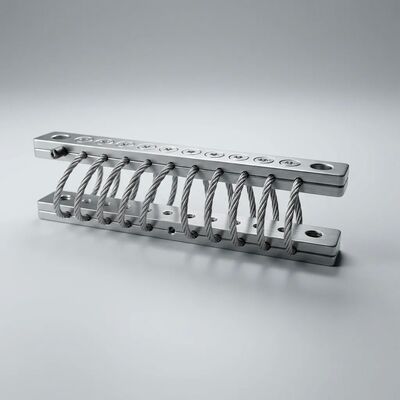

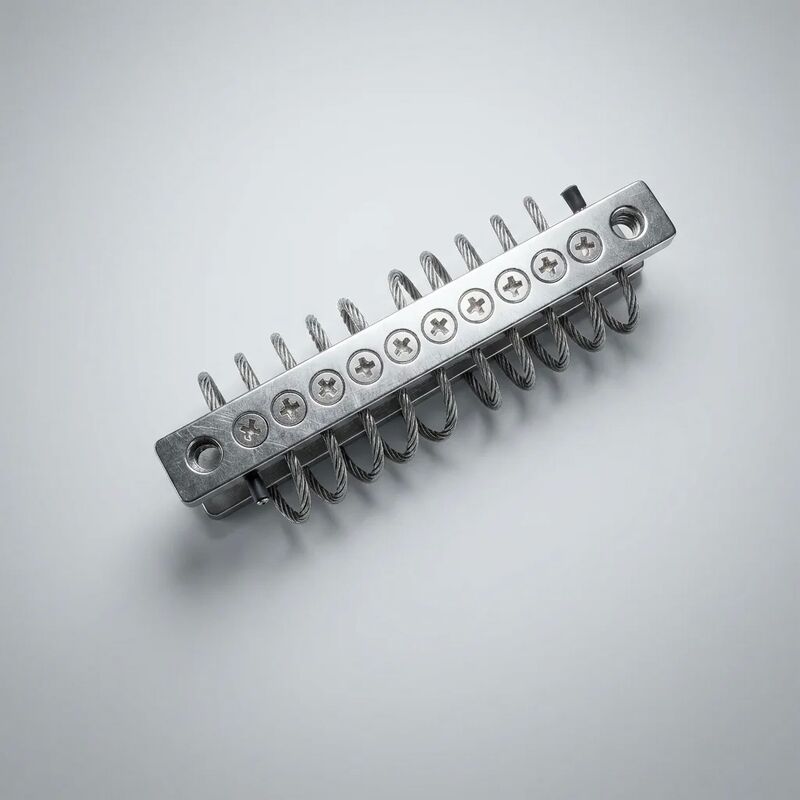

Выбор виброизолятора – это нечто большее, чем просто соответствие номинальной нагрузки. Полное решение о закупке охватывает размерную совместимость, требования к монтажному интерфейсу, время поставки, нормативную документацию, трудозатраты на установку и общую стоимость жизненного цикла. В этом руководстве представлена ​​полная информация, необходимая для определения, заказа, интеграции и обслуживанияJGX-0240D-7.7A— 8-витковый изолятор для троса из нержавеющей стали 304 диаметром 7,7 мм, рассчитанный на нагрузку 240 кг на крепление, поддерживаемыймасштабируемая модульная конструкция и быстрая доставкаиз заранее настроенного запаса.

Идентификация продукта и информация для заказа

Физические характеристики и размерные данные

Технические характеристики

Масштабируемая модульная платформа: настройте свою спецификацию

JGX-0240D-7.7A является частью модульной платформы, в которой основной демпфирующий элемент (8-витковый трос из нержавеющей стали диаметром 7,7 мм) сочетается с выбираемыми монтажными конфигурациями и отделками. Эта архитектура позволяетбыстрая доставка из имеющихся на складе подкомпонентов— Доставка большинства стандартных конфигураций осуществляется в течение 3–5 рабочих дней.

Варианты конфигурации монтажа

• Между базами (стандартно):Две одинаковые монтажные пластины — одна крепится к опорной раме оборудования, другая — к фундаменту или несущей конструкции. Это конфигурация по умолчанию для изоляции общепромышленного оборудования.
• База к оборудованию:Одна пластина крепится к раме оборудования; другая пластина заменяется интерфейсом с прямым болтовым соединением для случаев, когда изолятор находится между опорой оборудования и кронштейном, специфичным для машины.
• Пользовательская ориентация:В случае установок, в которых первичная вибрация не совпадает с силой тяжести (наклонное оборудование, настенное оборудование), свяжитесь с нашей командой инженеров и сообщите геометрию вашего крепления для проверки конфигурации.

Выбор отделки поверхности

• Электрополированный (стандарт):Рекомендуется для большинства приложений. Обеспечивает чистую, гладкую поверхность с повышенной коррозионной стойкостью и уменьшенным прилипанием загрязнений. Подходит для морских, пищевых, фармацевтических и общепромышленных сред.
• Пассивированный (опционально):Дополнительная химическая пассивация для максимизации пассивного слоя оксида хрома. Рекомендуется для применений со сверхвысокой чистотой или в средах с постоянным воздействием агрессивных химических чистящих средств.
• Черный оксид (опционально):Эстетичная отделка для применений, где желательна визуальная интеграция с оборудованием темного цвета. Примечание: это косметическая обработка, не повышающая коррозионную стойкость; не рекомендуется для наружной или морской установки.

Пакет нормативной документации

Для поддержки закупок, интеграции и соблюдения нормативных требований доступна следующая документация:

Доставка и логистика

Таблица выбора

Используйте следующую таблицу, чтобы убедиться, что JGX-0240D-7.7A соответствует спецификации вашего приложения:

1. Общий вес оборудования:_____ кг (включая все постоянно прикрепленные компоненты: трубопроводы, проводку, платформы доступа, запасы жидкостей)
2. Количество точек крепления:_____ (обычно 4 или 6 для прямоугольных оснований оборудования)
3. Нагрузка на изолятор:Строка 1 ÷ Строка 2 = _____ кг/шт.
4. Проверять:Находится ли значение в строке 3 между 96 кг и 192 кг? □ Да (оптимально) □ Нет (рассмотрите другую модель или отрегулируйте количество креплений)
5. Доминирующая частота(и) вибрации:_____ Гц (если неизвестно, укажите частоту вращения оборудования и количество полюсов двигателя)
6. Проверять:Преобладающая частота выше 20 Гц? □ Да (область изоляции, отличные характеристики) □ 10–20 Гц (переходная область, уточните у специалиста по применению) □ Ниже 10 Гц (около резонанса — тщательно оцените)
7. Среда:□ В помещении с контролем □ В помещении в промышленности □ Вне помещения под навесом □ На открытом воздухе □ Морское/прибрежное использование □ Промывка □ Высокая температура (выше 80°C) □ Низкая температура (ниже -20°C)
8. Выбор отделки поверхности:На основе линии 7 → □ Электрополировка □ Пассивация

Контрольный список установки

• □ Убедитесь, что плоскостность монтажной поверхности составляет ≤ 0,5 мм по площади контакта изолятора.
• □ Очистите монтажные поверхности — удалите краску, окалину, сварочные брызги в местах контакта болтов.
• □ Располагайте изоляторы симметрично под основанием оборудования — важно равномерное распределение нагрузки.
• □ Вставьте болты M12 из нержавеющей стали (минимум A2-70) с плоскими шайбами ​​под головку и гайку.
• □ НЕ заменяйте крепеж из углеродистой стали — требуется гальваническая совместимость.
• □ Затягивайте по диагонали с моментом 45–55 Н·м (резьба сухая).
• □ Убедитесь, что после затяжки все бухты тросов имеют свободный зазор ≥ 25 мм во всех направлениях.
• □ Убедитесь, что подключенные трубопроводы/каналы/воздуховоды содержат гибкие секции, чтобы предотвратить перекрытие путей нагрузки.
• □ Измерьте и запишите статическое отклонение на каждом креплении — отклонение должно быть в пределах ±2 мм по всем изоляторам.
• □ Сохраняйте записи об установке, включая значения крутящего момента и измерения прогиба, для гарантийного файла.

Сравнение стоимости жизненного цикла

Оценка виброизоляции только по закупочной цене постоянно приводит к увеличению общей стоимости. Рассмотрим этот типичный 15-летний жизненный цикл оборудования:

JGX-0240D-7.7A обычно достигает паритета затрат с резиновыми опорами в течение первого цикла замены (3–5 лет), а затем обеспечивает чистую экономию. Для удаленных, морских или недоступных установок, где одно посещение технического обслуживания стоит больше, чем сам изолятор, экономический фактор имеет решающее значение с первого дня.

Контакты и заказ

Чтобы запросить официальное предложение, организовать образцы для оценки или обсудить индивидуальную конфигурацию:

• Стандартные заказы:Укажите модель JGX-0240D-7.7A, количество, качество поверхности и адрес доставки. Стандартные конфигурации поставляются в течение 3–5 рабочих дней с момента подтверждения заказа.
• Технические запросы:Укажите вес оборудования, количество точек крепления, доминирующие частоты вибрации и условия эксплуатации для получения рекомендаций для конкретного применения.
• OEM и объемные программы:Свяжитесь с нашим отделом продаж, чтобы узнать об уровнях оптовых цен, соглашениях о плановой поставке и вариантах запасов, управляемых поставщиками.
• Образцы:Для соответствующих проектов доступны оценочные образцы — запросите данные о вашей заявке для быстрой обработки.
