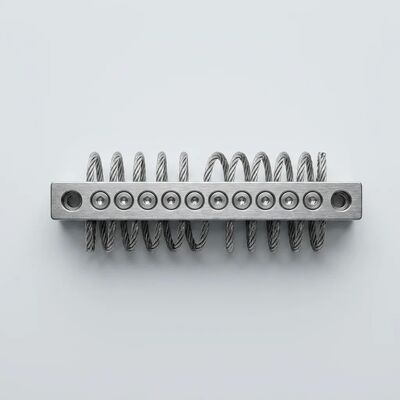

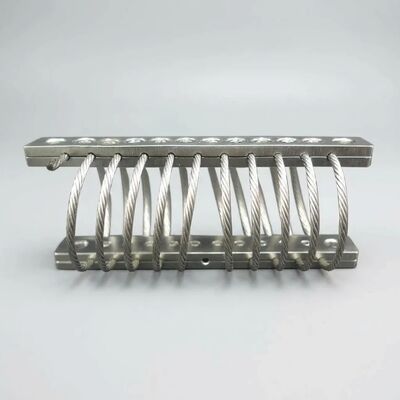

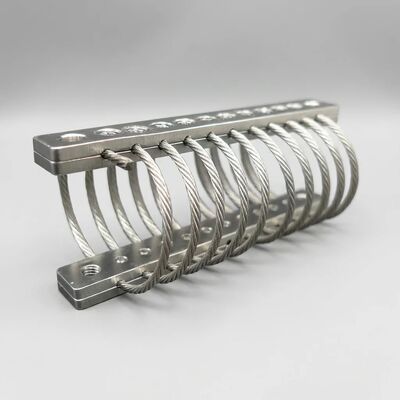

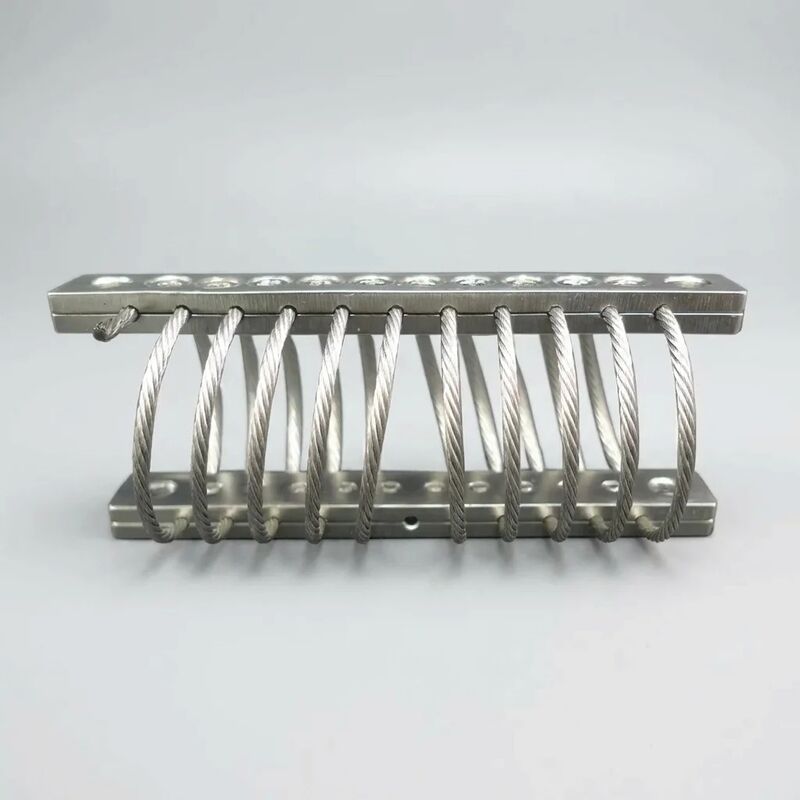

JGX-0160D-4.8A Вибрационный изолятор из проволочного каната

Что такое JGX-0160D-4.8A?

ВJGX-0160D-4.8AЭто точно разработанный вибрационный изолятор из проволоки, который использует в качестве амортизирующего элемента спирально закрученную 4,8 мм проволоку из нержавеющей стали 304.В отличие от обычных резиновых крепежей или изоляторов катушекЭто обеспечиваетмногонаправленная вибрационная изоляция всех осейЭто означает, что он ослабляет энергию одновременно при сжатии, сдвиге и прокатке без необходимости отдельных изоляторов для каждой оси.JGX-0160D-4.8A подходит для среднегрузового промышленного оборудования, где многонаправленный удар и постоянные вибрации угрожают надежности компонента.

Как работает загрязнение проволочных канатов

JGX-0160D-4.8A использует два дополнительных механизма амортизации, которые работают параллельно:

• Уменьшение давления кулонов (при трении):Поскольку проволока изгибается под динамической нагрузкой, отдельные нити в конструкции проволоки 7 * 19 трются друг с другом, преобразуя кинетическую энергию в незначительное тепло посредством сухого трения.Этот механизм зависит от амплитуды. Большие отклонения производят большее рассеивание энергии..
• Гистерическое подавление:Сера из нержавеющей стали подвергается циклической эластической деформации при вибрации, создавая петлю гистереза напряжения-напряжения, которая поглощает энергию на протяжении каждого цикла нагрузки.Это обеспечивает последовательную широкополосную затухание от низкочастотного структурного резонанса к высокочастотным вибрациям машин.

Вместе эти механизмы достигаютсоотношение затухания 0,15 ‰0.25и доставитьэффективность изоляции превышает 95% при частотах выше 25 Гцпри номинальной нагрузке производительность, которая остается стабильной на протяжении всего рабочего диапазона от -40°C до +120°C без температурно зависимых изменений жесткости, характерных для эластомерных изоляторов.

Почему инженеры выбирают JGX-0160D-4.8A

1Истинная изоляция всех осей без компромиссов.

Большинство обычных изоляторов оптимизированы для одного направления нагрузки.или торсионный с тем же механизмом затуханияЭто делает его особенно ценным для оборудования, установленного на не жестких конструкциях, мобильных платформах или в местах, где источники вибрации непредсказуемы в направлении.

2Высшее подавление резонанса в широком спектре

Структурный резонанс возникает, когда частота возбуждения выравнивается с естественной частотой системы, усиливая вибрацию до разрушительных уровней.характеристика нелинейной жесткости: по мере увеличения отклонения, геометрия проволоки постепенно затвердевает, смещая естественную частоту системы от резонансных условий.812 Гц при номинальной нагрузке, этот изолятор эффективно отсоединяет оборудование от распространенных промышленных источников возбуждения (ротации двигателя, пульсации насоса, взаимного взаимодействия компрессора), прежде чем может развиться резонанс.

3. Безобслуживание на протяжении всего срока службы установки

Полностью металлическая конструкция устраняет все точки деградации, которые страдают от традиционных изоляторов: никакой резины для окисления и трещин, никакой гидравлической жидкости для утечки, никакой катушки весны для усталости и ослабления,без соединений для деламинирования. JGX-0160D-4.8A требуетнулевое плановое обслуживание- без смазки, без повторного тока, без цикла визуального осмотра за пределами того, что уже указано в плане технического обслуживания оборудования.10 миллионов циклов при номинальной нагрузкебез измеримых изменений в эффективности амортизации.

4. Предсказуемая производительность при экстремальных температурах

В то время как резиновые изоляторы затвердевают в холодном климате (потеря эффективности изоляции) и смягчаются при жаре (риск чрезмерного опускания), JGX-0160D-4.8В проволока из нержавеющей стали наблюдается незначительное изменение жесткости от -40°C до +120°CЭта тепловая устойчивость исключает необходимость сезонного регулирования и обеспечивает постоянную защиту от вибраций в наружных установках, неотапливаемых помещенияхи высокотемпературные приложения оборудования.

Технические спецификации

Типичные промышленные применения

• Устройства HVAC и обработки воздуха:Изолирует вибрацию вентилятора и компрессора от конструкций зданий, уменьшая передачу низкочастотного шума в коммерческих и промышленных объектах.
• Промышленные генераторы:Защищает генераторы от самопроизводительных вибраций и внешних ударов, увеличивая срок службы генератора.
• Компрессоры взаимного действия:Обращает внимание на характерные частоты пульсации поршневых компрессоров, когда одноосевые изоляторы не могут улавливать латеральные режимы колебаний.
• Оборудование для точной метрологии:CMM, оптические системы инспекции и лабораторные весы пользуются изоляцией по всем оси, которая поддерживает точность измерений в условиях фабричного пола.
• Управляющие шкафы и электрические корпуса:Защищает чувствительные ПЛК, VFD и логику реле от вибрации окружающей машины, которая может вызвать контактные разговоры и преждевременный сбой.
• Промышленные насосные агрегаты:Изолирует как моторные, так и моторные насосные комплекты для обработки воды, химической обработки и перекачки масла.

Обеспечение качества и испытания

Каждый изолятор JGX-0160D-4.8A изготавливается подISO 9001:2015проверка качества производства включает:

• Проверка отклонения статической нагрузки при 100% номинальной мощности
• Проверка единообразия натяжения проволоки на всех 6 катушках
• Соответствие измерений допустимым отклонениям
• Проверка поверхностной отделки для определения консистенции электрополировки
• Отслеживаемость партии с полной сертификацией материала, доступной по запросу

Протоколы испытаний на заказ, включая специальные частотные прочесывания, испытания импульсов ударов или расширенное воздействие на окружающую среду, могут соответствовать требованиям квалификации OEM.

Примечания к установке

JGX-0160D-4.8A устанавливается через отверстия в основной пластине в конфигурации "База-база" или "База-оборудование".

• Убедитесь, что поверхность установки плоская и жесткая, чтобы предотвратить искажение предварительной загрузки
• Равномерное распределение нагрузки при использовании нескольких изоляторов под одной базой оборудования
• Проверить, что общая поддерживаемая масса находится в пределах 40~80% от общей номинальной емкости для наилучшей эффективности изоляции
• Разрешить достаточное расстояние вокруг катушек проволочной веревки для неограниченного отклонения под ударной нагрузкой

Часто задаваемые вопросы

Вопрос: Как JGX-0160D-4.8A сравнивается с резиновыми подставками?
Резиновые подставки предсказуемо разрушаются с течением времени из-за окисления, воздействия озона и циклической усталости, что обычно требует замены каждые 3-5 лет в промышленных условиях.Весь металл JGX-0160D-4.8A не имеет механизма деградации при нормальной эксплуатации и обеспечивает более постоянную жесткость при экстремальных температурах.

Вопрос: Может ли этот изолятор использоваться на открытом воздухе?
Да, материал SS304 и электрополированная отделка обеспечивают сильную устойчивость к дождю, влажности и воздействию УФ.Пожалуйста, ознакомьтесь с нашим руководством по применению в суровой среде (см. JGX-0160D-4)..8А Страница морского/офшорного продукта).

Вопрос: каково минимальное количество заказа?
Стандартные заказы начинаются с 10 штук.

Вопрос: Есть ли калибровка нагрузки на заказ?
Да длина проволочной веревки, количество катушек и геометрия установки могут быть адаптированы для конкретных требований нагрузки.Свяжитесь с нами с вашим целевым диапазоном нагрузки и ограничения монтажа для предложения индивидуальной конфигурации.
