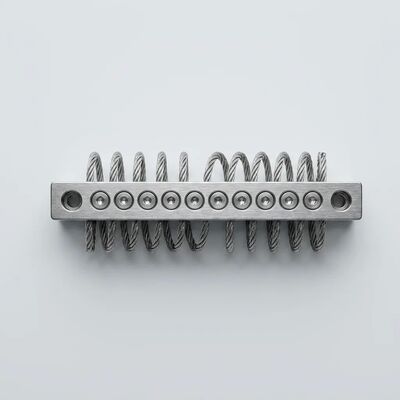

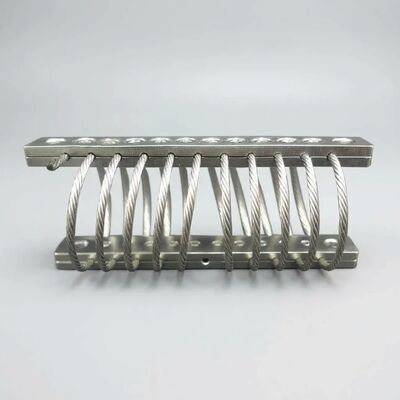

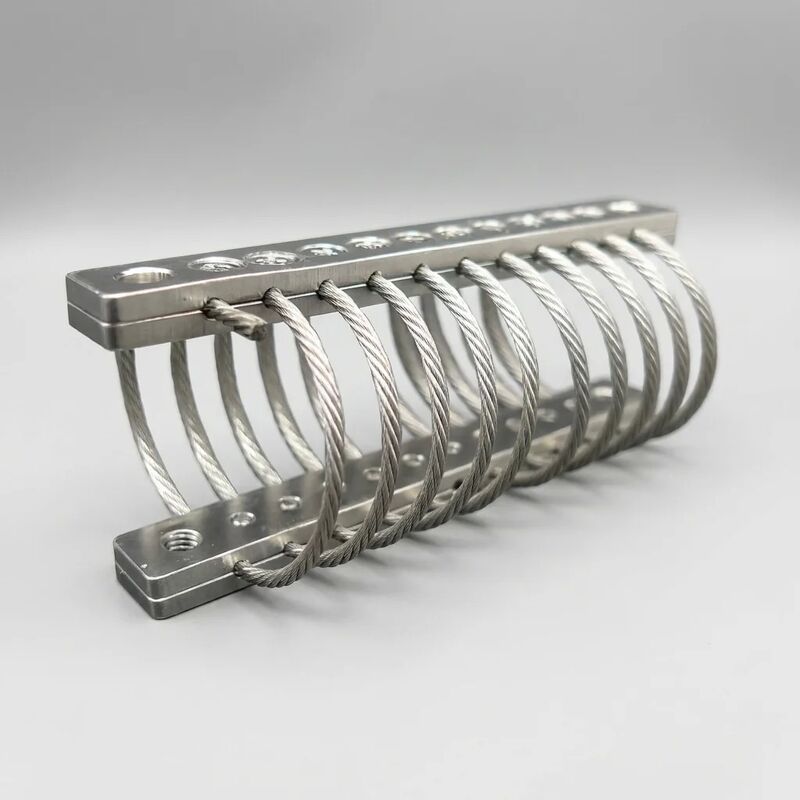

JGX-0160D-4.8A Вибрационный изолятор из проволочного каната

Когда стандартных изоляторов недостаточно

В среде, где солевой спрей коррозирует металлические поверхности в течение нескольких месяцев, где температура окружающей среды колеблется на 80°C между днем и ночью,и где доступность оборудования делает рутинное обслуживание непрактичным обычные резиновые и пружинные изоляторы предсказуемо отказываются.JGX-0160D-4.8AВибрационный изолятор из проволочной веревки специально построен для этих условий.многонаправленная вибрационная изоляция всех осейсдлительный срок службы без обслуживанияВ его ядре: 6-коучевая спираль из электрополированной 4,8 мм проволоки из нержавеющей стали 304, рассчитанной на 160 кг статической нагрузки,надежно работать от -40°C до +120°C.

Сопротивляемость окружающей среды: создана для выживания

Солевой спрей и морская атмосфера

Stainless steel 304 with electropolished surface treatment provides a passive chromium oxide layer that self-repairs when scratched — a critical advantage over painted or coated carbon steel mounts that begin corroding at the first coating breachВ независимых испытаниях соляного спрея по ASTM B117, электрополированная проволока SS304 превышает1,000 часовизлучения без прокалывания или деградации конструкции, что делает JGX-0160D-4.8A подходящим для:

• Оффшорные платформы (насосы, генераторы, компрессоры)
• Прибрежные промышленные объекты в радиусе 5 км от береговой линии
• Места для машин коммерческих судов (монтировки двигателей, вспомогательное оборудование)
• Портовая и портовая инфраструктура (конвейерные приводы, силовые установки кранов)

Экстремальные температуры без изменения производительности

Отсутствие эластомерных элементов означает, что JGX-0160D-4.8A не испытывает затвердевания стеклянного перехода, которое делает резиновые изоляторы неэффективными ниже -20 °C.Ни тепловое смягчение, которое приводит к понижению температуры выше 70°CЭто...изменение жесткости в диапазоне от -40°C до +120°C менее 5%.Эта стабильность имеет важное значение для оборудования, установленного в неотапливаемых арктических объектах, на Ближнем Востоке, на открытом воздухе,или двигателей, где температура окружающей среды обычно превышает 90°C.

Влажность, промывка и воздействие химических веществ

Помимо морской среды, электрополированная конструкция SS304 выдерживает постоянную высокую влажность тропических установок,агрессивные чистящие химикаты, используемые в циклах промывки пищевых продуктовВ отличие от окрашенных поверхностей, которые удерживают влагу в микроскрепах,Электрополированная отделка устраняет пористость поверхности и уменьшает эффективную площадь поверхности, доступную для адгезии загрязняющих веществ, более чем на 80% по сравнению с нержавеющей сталью.

Почему JGX-0160D-4.8A превосходит удаленные и недоступные установки

Нулевое плановое техническое обслуживание

Для оборудования, установленного на морских платформах, удаленных насосных станциях или высотных сооружениях, где обслуживание включает доступ к крану, разрешения на безопасность и время простоя производства,Экономическая ценность безвесового изолятора не может быть преувеличена.. JGX-0160D-4.8A имеетотсутствие расходных компонентов: никаких резиновых элементов для замены, никакой жидкости для пополнения, никакой пружины для повторного натяжения и никакого скрепленного соединения для проверки на разделение.10 миллионов циклов нагрузкиостается в пределах 5% от исходного показателя в том виде, в каком оно было изготовлено эффективно составляет компонент на протяжении всего срока службы для большинства промышленных оборудований.

Защита всех осей в многонаправленных динамических средах

Оффшорные платформы, коммерческие суда,и мобильное оборудование испытывают вибрацию, которая по своей сути многонаправленная Геометрия проволоки JGX-0160D-4.8A обеспечивает подлиннуюмногонаправленная изоляция всех осейв одной компактной установке, поглощающей энергию одновременно в режимах сжатия, сдвига и проката.Это устраняет инженерную сложность определения и ориентации нескольких одноосевых изоляторов для каждой степени свободы.

Постоянная производительность при переменной нагрузке

Вибрационные среды редко статичны. Насос, который работает плавно при проектном потоке, может кавитироваться в условиях низкого потока;компрессор, балансируемый при полной нагрузке, может генерировать различные гармонические сигналы во время запускаСочетание JGX-0160D-4.8A амплитудозависимого демпинга Кулона и частотозависимого гистерического демпинга обеспечиваетширокополосная изоляция, которая адаптируется к изменяющимся условиямбез необходимости ручной настройки или регулировки ∙ существенное преимущество для оборудования, которое работает в диапазоне скоростей, нагрузок или условий процесса.

Технические спецификации

Руководство по применению по отраслям

Оффшорная нефть и газ

На морских производственных платформах и судах FPSO время работы оборудования напрямую влияет на доходы.и сушилки воздуха для приборов, где солёная атмосфера и круглосуточная работа требуют изоляционных решений, которые не деградируют между запланированными отключениями.Безобслуживание конструкции особенно ценен для оборудования, расположенного на нижних палубах или в ограниченных помещениях, где доступ для замены изолятора потребует значительной подготовки и времени простоя.

Коммерческий морской пехотинец

Для грузовых судов, пассажирских паромов, буксировщиков и сервисных судов JGX-0160D-4.8A обеспечивает вибрационную изоляцию для вспомогательного оборудования главного двигателя, холодильных установок HVAC, аварийных пожарных насосов,и мостовые электронные консоли. характеристика изоляции всех осей рассматривает комбинированную среду движения колебания и толчка, уникальную для оборудования, установленного на судне,в то время как электрополированная конструкция SS304 выдерживает постоянную влажность и время от времени подвергается воздействию соленой воды машинного помещения и установки на уровне палубы.

Прибрежная инфраструктура

Установки по опреснению воды, терминалы СПГ, энергоблоки портовых кранов и прибрежные очистные сооружения работают в атмосфере, где уровень осаждения хлорида может превышать 50 мг/м2 в день.JGX-0160D-4Электрополированная поверхность.8A минимизирует адгезию хлорида и устраняет микро-погребные места, которые ускоряют коррозию на стандартных подставках из нержавеющей стали или покрытой углеродной стали.

Переработка продуктов питания и напитков

Электрополированная отделка не только устойчива к коррозии, но и обеспечивает гигиеническую поверхность, свободную от микроскрепок, где могут разместиться бактерии, что делает JGX-0160D-4.8A подходящим для насосов, конвейеров,и смесительное оборудование в объектах, подвергающихся частому высоко давлению с очистными химикатамиОтсутствие резиновых элементов также устраняет опасения по поводу загрязнения производственных зон частицами эластомера.

Удаленные и без присмотра объекты

Насосные станции, укрытия для телекоммуникационного оборудования и станции мониторинга в отдаленных местах имеют общую проблему:стоимость посещения технического обслуживания часто превышает стоимость обслуживаемого компонентаПроверенный срок службы JGX-0160D-4.8A без обслуживания делает его стандартной спецификацией для вибрационной изоляции в установках, где ближайший квалифицированный техник находится в нескольких часах или днях езды.

Сопоставление общей стоимости владения

При оценке вибрационной изоляции затраты на закупку являются только отправной точкой.

• Подшипники из резины:Первоначальные затраты: низкие. Ожидаемый интервал замены: 3-5 лет из-за набора окисления и сжатия. Более 10 лет: 2-3 цикла замены плюс рабочая сила и время простоя. Общие затраты:Обычно 3 ¢5 * первоначальные затраты на монтаж.
• Изделие для изготовления изделий из полиэтиленовых или полиэтиленовых материаловПервоначальная стоимость: умеренная. Замена подложки каждые 3 ∼ 5 лет, плюс периодическая проверка пружин и возможная затяжка. Требует боковых снобберов для многонаправленных приложений, добавляя сложность.
• JGX-0160D-4.8A Изолятор для проволочных канатов:Никаких заменных циклов, никаких проверок за пределами обслуживания стандартного оборудования, никаких дополнительных ограничений или ограничений.

Руководство по выбору и установке

Для указания правильного количества изоляторов JGX-0160D-4.8A для вашего приложения:

1. Расчет общей поддерживаемой массывключая оборудование, монтажную раму и любые присоединенные трубопроводы/проводные нагрузки.
2. Разделите на 160 кг.(номинальная статическая нагрузка на изолятор) для определения минимального количества крепежей.
3. Применять коэффициент обслуживания 1,5 ‰2.0для динамического оборудования (насосы, компрессоры, двигатели) или 1,2 ∼ 1,5 для статического оборудования (управляющие шкафы, трансформаторы).
4. Свернуть.к четному числу и распределить симметрично под базой оборудования.

Для обеспечения оптимальной изоляции, убедитесь, что поверхность установки плоская, жесткая и чистая.Избегайте чрезмерного тока. Изолятор должен быть крепко прикреплен, не сжимая элемент проволоки в покое..

Свяжитесь с нашей командой разработчиков приложений для получения помощи в выборе конкретного проекта, запросов настройки на заказ или ценообразования RFQ для большого объема.
