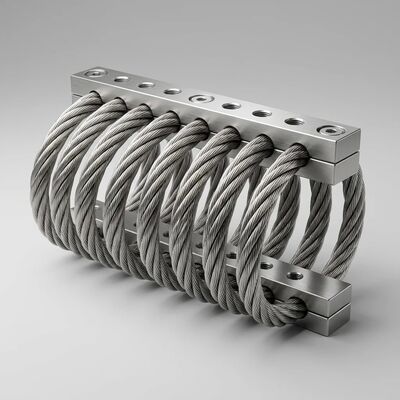

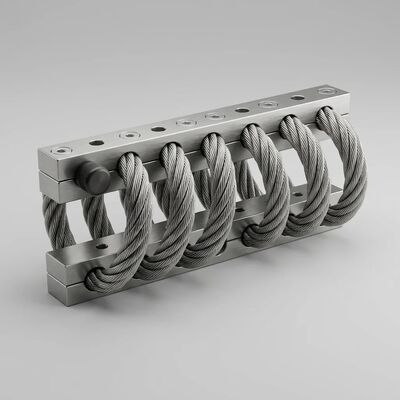

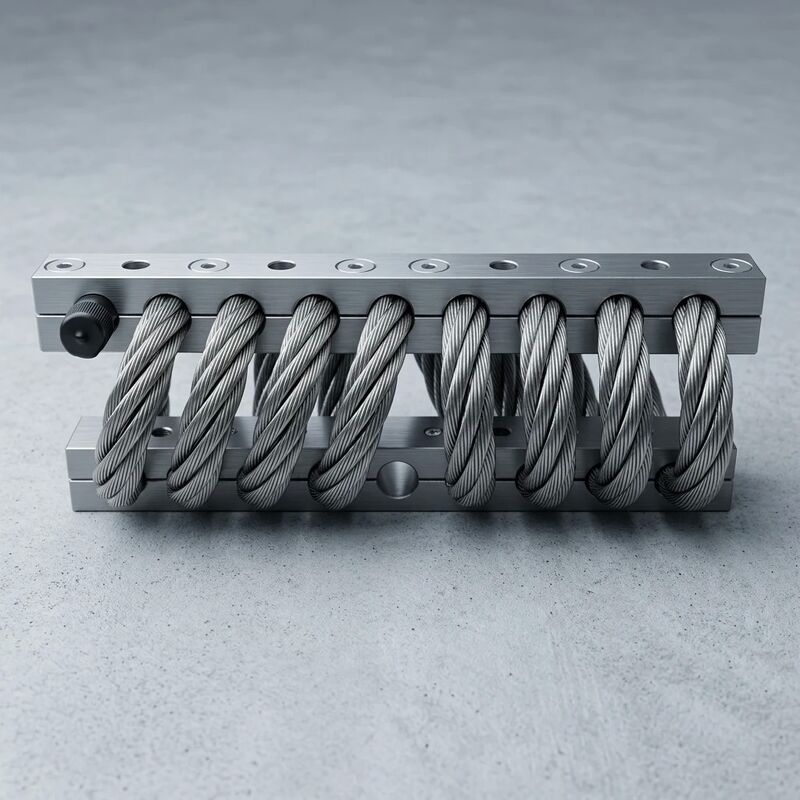

JGX-2228D-1250B Безопасный тросовый изолятор контроля вибрации для точного управления прогибом

JGX-2228D-1250B Безопасный тросовый изолятор контроля вибрации

В вибротехнике постоянно приходится искать компромисс между эффективностью демпфирования и предсказуемостью. Гидравлические демпферы обеспечивают высокие настраиваемые коэффициенты демпфирования, но содержат жидкостные уплотнения, которые протекают, вязкость, которая меняется в зависимости от температуры, и кавитацию, которая создает нелинейные разрывы силы. Эластомерные крепления просты и недороги, но обладают жесткостью и демпфированием, которые меняются со временем, температурой и историей деформации, что делает динамический отклик системы изоляции движущейся целью. JGX-2228D-1250B решает этот компромисс, закрепляянадежный контроль вибрациив физическом механизме, который одновременно высокопроизводителен и по своей природе стабилен: кулоновское трение между стальными проволоками.

Демпфирующий механизм: 133 параллельных фрикционных интерфейса

Трос диаметром 8,0 мм JGX-2228D-1250B состоит из прядей размером 7*19 — семь пучков, каждый из которых содержит девятнадцать отдельных стальных проволок AISI 316L, всего 133 нити в одном поперечном сечении каната. Когда спираль деформируется под действием внешней вибрации, соседние проволоки внутри каждого пучка прядей скользят друг относительно друга на микроскопическом уровне. Это скольжение между проводами преобразует кинетическую энергию (вибрацию) в тепло посредством сухого кулоновского трения.

Основные характеристики этого демпфирующего механизма:

• Распределенное резервирование: Демпфирующая сила создается через 133 параллельных контактных интерфейса. Ни один из интерфейсов не обеспечивает более 0,75% общей демпфирующей способности. Выход из строя любого отдельного провода (статистическая почти невозможная ситуация в пределах предела выносливости) снижает общее демпфирование менее чем на 1%, сохраняянадежный контроль вибрациифункция.
• Нечувствительность к температуре: Коэффициент трения нержавеющей стали 316L по себе варьируется менее чем на 10% в рабочем диапазоне от -40°C до +180°C. Напротив, вязкость силиконовой демпфирующей жидкости может измениться в 20 раз за один и тот же диапазон, в результате чего жидкостный демпфер становится передемпфированным при холодном запуске и недостаточным при рабочей температуре.
• Амплитудная зависимость (полезная): При низких амплитудах вибрации (типичных для нормальной работы вращающегося оборудования) проскальзывание между проводами минимально, и изолятор ведет себя как преимущественно упругая пружина с низким рассеиванием энергии, сохраняя высокую эффективность изоляции при передаче. По мере увеличения амплитуды (удары, переходные процессы при запуске) постепенно включается скольжение, повышая эффективный коэффициент демпфирования примерно с 0,15 до 0,25, чтобы поглотить большую потребляемую энергию.
• Нулевая деградация с возрастом: В отличие от вязкоупругих полимеров, в которых длинноцепочечная молекулярная сеть разрушается в результате окисления, разрыва цепи и изменения плотности поперечных связей, кристаллическая металлическая структура стали 316L не развивается с течением времени при температурах ниже порога рекристаллизации (> 500 ° C). Эффективность демпфирования в 15-й год практически идентична эффективности демпфирования в первый день.

Прецизионное отклонение: ±3% от единицы к единице, 100% протестировано

Прецизионный контроль отклонения— это инженерная дисциплина, обеспечивающая предсказуемость результирующего смещения при приложении определенной статической нагрузки — не только на основе расчетных уравнений, но и на основе фактического изготовленного устройства в руках пользователя. JGX-2228D-1250B обеспечивает вариацию статического отклонения от единицы к единице ±3%, что проверено на каждом отдельном устройстве перед серийным выпуском.

Почему этот допуск важен в многоточечных системах крепления:

Рассмотрим компрессорную установку массой 2400 кг, поддерживаемую четырьмя креплениями JGX-2228D-1250B, каждая из которых выдерживает статическую нагрузку 600 кг. При этой нагрузке номинальное статическое отклонение составляет примерно 12 мм. При допуске ±3% наихудший разброс отклонений по четырем креплениям составляет от 11,64 мм до 12,36 мм — максимальная разница высот между креплениями составляет 0,72 мм. При типичном расстоянии между креплениями 800 мм это приводит к угловому наклону примерно 0,05°, что находится в пределах допуска соосности почти всех стандартных гибких муфт вала (обычно 0,25–1,0° в зависимости от типа муфты). Связь не является ограничивающим фактором; крепления достаточно точны, чтобы сохранить соосность муфты без прокладок.

Производственные процессы, обеспечивающие такую ​​стабильность:

• Намотка троса с ЧПУ: Контроль натяжения с обратной связью во время формирования спирали поддерживает постоянную геометрию катушки в пределах отклонения шага ±0,3 мм.
• Прецизионная обработка зажимного блока: Карманы для захвата каната в зажимных блоках 6061-T6 обработаны на станке с ЧПУ с допуском на размер ±0,02 мм, что обеспечивает равномерное давление захвата каната по окружности на обоих концах.
• 100% проверка кривой нагрузки-прогиба: Каждый серийный агрегат монтируется на калиброванном сервогидравлическом испытательном стенде и подвергается линейному изменению нагрузки от нуля до 1300 кг, при этом отклонение измеряется лазерным датчиком смещения с разрешением 0,01 мм. Полученная кривая сравнивается в цифровом виде с эталонным эталоном; устройства, превышающие диапазон отклонения ±3%, автоматически отбраковываются и помещаются в карантин для расследования первопричин.
• Статистический контроль процессов: Данные об отклонениях на уровне партии отслеживаются в контрольных диаграммах. Сдвиги среднего отклонения или увеличение отклонений вызывают корректировку процесса до выхода за пределы спецификации до того, как будут произведены несоответствующие изделия.

Трехзонная жесткость: мягкая при движении, жесткая при ударе.

Статическая жесткость пружины JGX-2228D-1250B — это не простое число; это кривая с тремя отдельными зонами, определяемыми физическим состоянием спирали каната при прогрессирующей нагрузке:

Эта прогрессивная кривая является наиболее ценной динамической характеристикой изолятора. При нормальной работе в зоне I или II низкая динамическая жесткость обеспечивает высокую эффективность изоляции — более 85 % энергии вибрации блокируется на частотах выше 1,4* собственной частоты. Когда удар или переходный момент крутящего момента при запуске переводят крепление в зону III, внезапное увеличение жесткости ограничивает смещение максимум до 22 мм без контакта металла с металлом, попадания жидкости на дно или разрушения эластомера. Нет необходимости регулировать внешние демпферы, устанавливать зазоры и настраивать дополнительные пружины. Единственный спиральный элемент обеспечивает полный динамический диапазон.

Динамические данные производительности

Технические характеристики

Приложения, требующие высокой точности

• Обрабатывающие центры и шлифовальные станки с ЧПУ: Геометрическая точность станка зависит от выдерживания уровня фундамента с точностью до угловых секунд. Допуск на отклонение опоры ±3% гарантирует, что станина машины не будет постепенно наклоняться по мере стабилизации опор, сохраняя точность объемного позиционирования, проверенную во время заводских приемочных испытаний.
• Координатно-измерительные машины (КИМ): Метрологическое лабораторное оборудование с субмикронной погрешностью измерения не допускает дрейфа крепления между интервалами калибровки. Характеристика нулевой ползучести цельнометаллической модели JGX-2228D-1250B исключает медленное прогрессирующее провисание (мкм/месяц), типичное для эластомерных опор при постоянной статической нагрузке, сохраняя пространственную калибровку КИМ без повторной установки регулировочных шайб.
• Прецизионные балансировочные машины: Динамическая балансировка роторов турбин, коленчатых валов и высокоскоростных шпинделей требует, чтобы сам балансировочный станок был изолирован от вибрации пола, сохраняя при этом жесткое положение. Кривая прогрессивной жесткости обеспечивает изоляцию на этапе измерения баланса (вход с низкой амплитудой), одновременно сопротивляясь смещению от сил дисбаланса ротора во время раскрутки.
• Инструменты для полупроводниковой литографии и контроля: Шаговые устройства для пластин и системы электронно-лучевого контроля на заводах по производству полупроводников работают с допусками позиционирования, измеряемыми в нанометрах. Цельнометаллическая конструкция исключает выделение пластификаторов и летучих органических соединений (ЛОС) из эластомерных креплений, которые могут конденсироваться на оптических поверхностях, а прецизионный допуск на отклонение сохраняет выравнивание инструмента с виброизолированным основанием помещения.
• Лазерный интерферометр и оптические столы: Для оптических экспериментов исследовательского уровня с многодневными измерительными кампаниями требуются крепления, которые не смещаются во время эксперимента. Цельнометаллическая архитектура JGX-2228D-1250B с нулевым сползанием исключает медленное изменение высоты, которое может привести к постепенному смещению траектории луча в течение часов или дней.
• Высокоскоростное упаковочное и печатное оборудование: Флексографские печатные машины и многоцикловые картонажные машины генерируют повторяющиеся удары со скоростью 200–600 циклов в минуту. Усталостная нагрузка в 2 миллиона циклов при номинальной нагрузке обеспечивает интервалы технического обслуживания, измеряемые годами, а не месяцами, при непрерывном трехсменном производстве.

Отношение динамической к статической жесткости: почему значение 1,1–1,3 имеет значение

Большинство эластомерных изоляторов имеют соотношение динамической и статической жесткости 1,5–2,5, что означает, что крепление на 50–150% жестче при вибрации, чем при статической нагрузке. Это усложняет проектирование системы изоляции, поскольку собственная частота во время работы (которая определяет эффективность изоляции) выше, чем предсказывает простой статический расчет. Коэффициент JGX-2228D-1250B, составляющий 1,1–1,3, является одним из самых низких, достижимых без активного контроля, поскольку кулоновское трение между металлическими поверхностями демонстрирует гораздо меньшую чувствительность к скорости деформации, чем вязкоупругая деформация резиновых полимеров. Когда инженер рассчитывает собственную частоту на основе кривой статической нагрузки и отклонения, рабочая собственная частота будет находиться в пределах примерно 5–15 % от прогнозируемого значения — это точная отправная точка, а не грубая оценка.

Пакет заводской документации

Каждый JGX-2228D-1250B поставляется с индивидуальной кривой испытания на прогиб под нагрузкой (цифровой или напечатанной, по желанию клиента), сертификатом плавки 316L в соответствии с EN 10204 3.1, сертификатом заготовки 6061-T6 и журналом партии анодирования. Все документы привязаны к серийному номеру, выгравированному лазером на корпусе зажима. Этот комплект документации поддерживает аудит соответствия нормативным требованиям, входной контроль клиентов и программы квалификации оборудования в таких отраслях, как энергетика, нефть и газ, а также процессы утверждения морским классификационным обществом.
