JGX-2228D-1250B Безопасный тросовый виброизолятор для приложений Plug-and-Play в широком диапазоне нагрузок

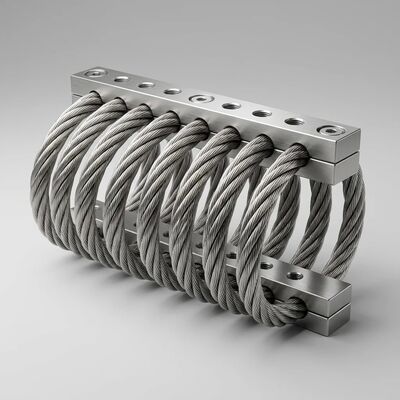

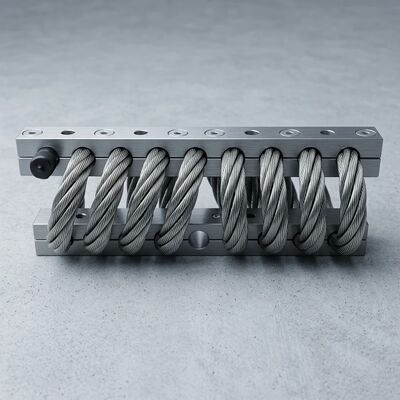

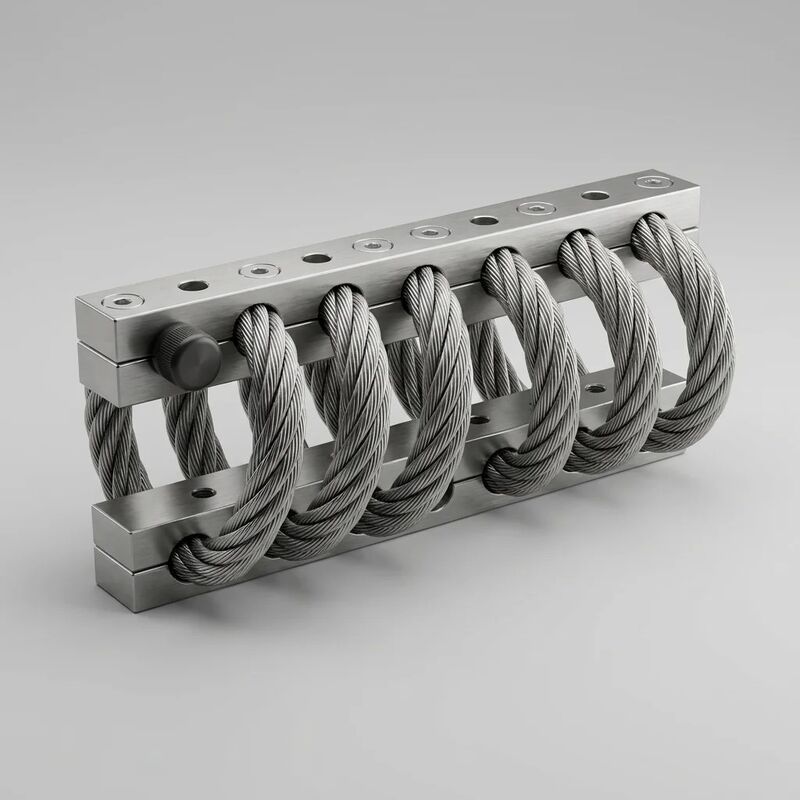

JGX-2228D-1250B Безопасный тросовый виброизолятор

Простои промышленного оборудования имеют две основные причины, которые виброизоляционные изделия могут либо предотвратить, либо вызвать. Первое очевидно: чрезмерная вибрация повреждает подшипники, трескает сварные швы, ослабляет крепления. Второй более тонкий: сама виброопора становится точкой отказа, когда эластомеры рвутся, болты теряют предварительную нагрузку из-за расползания резины или крепление, рассчитанное на одну весовую категорию, устанавливается под машину из другого класса. JGX-2228D-1250B разработан для устранения обоих видов отказа одновременно — благодаря отказоустойчивой структурной архитектуре, которая не может разорваться, не может ползти и покрывает диапазон нагрузок 12:1 с одним номером детали.

Безопасный путь загрузки: почему он не может разъединиться

Каждое обычное эластомерное крепление имеет скрытую конструктивную уязвимость: резиновый элемент одновременно является пружиной, демпфером и единственным структурным соединением между оборудованием и фундаментом. Разрушение соединения на границе раздела резина-металл, вызванное термоциклированием, воздействием озона или перегрузкой при растяжении, разрывает единственный путь нагрузки. Оборудование больше не ограничено.

JGX-2228D-1250B устраняет эту архитектуру с одноточечным отказом благодаря своейотказоустойчивая конструкция конструкции. Путь нагрузки следующий: монтажный болт → алюминиевый зажимной блок 6061-T6 (верхний) → спираль троса из 10 витков 316L → алюминиевый зажимной блок 6061-T6 (нижний) → монтажный болт → фундамент. Каждый элемент в этой цепи металлический, механически взаимосвязанный и неспособный к разрыву, поскольку связей нет. Веревка захватывается окружной силой зажима по всему диаметру с обоих концов — она не может вырваться из зажимов при любой растягивающей нагрузке, которую может выдержать сама веревка.

Внутри самой спирали резервирование распределено по 133 отдельным стальным проволокам (7 нитей * 19 проволок на прядь). Перелом любой отдельной проволоки (чрезвычайно маловероятное событие, учитывая усталостную выносливость материала 316L) уменьшает площадь поперечного сечения каната на 0,75%. Остальные 132 проволоки продолжают нести статическую нагрузку и обеспечивают демпфирование кулоновского трения через неповрежденные межжильные контактные поверхности. Это не встроенный фактор безопасности, добавленный к фундаментально уязвимой архитектуре; это неотъемлемое свойство многожильного троса: распределение нагрузки между каждой составляющей нитью без механизма, препятствующего распространению отдельной нити.

Практический результат: операторы могут использовать JGX-2228D-1250B для оборудования, отказ крепления которого может привести к нарушению безопасности или неприемлемому простою производства, без добавления вторичных ограничителей, амортизаторов или резервных пар креплений. Изолятор является его собственной резервной копией.

Установка за 15 минут: Plug-and-Play благодаря дизайну

Установка виброопор исторически представляла собой точную задачу, требующую выравнивания циферблатных индикаторов, регулировочных шайб и опыта опытного монтажника. JGX-2228D-1250B по-новому определяет установку какподключи и работайоперация запирания по четырем причинам:

1. Увеличенные зазорные отверстия: Сквозные отверстия Ø12,5 мм на стандартном болте M12 обеспечивают боковой позиционный допуск ±2 мм. Перед закручиванием болтов крепление не обязательно должно быть точно расположено: расположите его приблизительно, вставьте болты, и зазор компенсирует ошибку позиционирования.
2. Предварительное сжатие не требуется: В отличие от пружинных изоляторов, которые должны быть предварительно нагружены до определенной установленной высоты (требующих измерения сжатия пружины под статической нагрузкой), прогрессивная кривая жесткости JGX-2228D-1250B означает, что крепление самовыравнивается под собственным весом оборудования. Если один угол опускается на 1,5 мм ниже другого из-за неровного основания, разница в жесткости достаточно мала, чтобы распределение нагрузки между креплениями оставалось в допустимых пределах.
3. Параллельные обработанные поверхности: Оба зажимных блока имеют монтажные поверхности, обработанные до плоскостности 0,05 мм. Проведение болта через отверстие и затягивание его с моментом 80 Н·м обеспечивает равномерную предварительную нагрузку по всей поверхности зажима без прокладок, поскольку нет зазора, который нужно закрыть, и нет податливого слоя, который мог бы сжиматься неравномерно.
4. Только стандартный инструмент: Болты с шестигранной головкой M12 или шестигранной головкой, калиброванный динамометрический ключ и плоские шайбы. Никаких циферблатных индикаторов, щупов и гидравлического оборудования для предварительного натяжения. Техник по техническому обслуживанию, имеющий базовую подготовку по работе с ручными инструментами, может заменить полный комплект креплений во время запланированной смены.

Экономия времени измерима. Для замены четырех эластомерных опор на раме компрессора обычно требуется: отвинчивание старых опор (10 минут), очистка корродированных опорных пластин (15 минут), установка и выравнивание новых опор по уровню (45 минут), закрепление болтов и затяжка (10 минут), проверка соосности (15 минут) — всего около 95 минут. Тот же блок с креплениями JGX-2228D-1250B: отвинтить старое (10 минут), установить новое (5 минут), завинтить и затянуть (15 минут), проверить (5 минут) — всего примерно 35 минут для четырех креплений, менее 10 минут каждое. В производственной среде, где время простоя обходится в 2000–5000 долларов в час, 60-минутная разница в расчете на одну полозья окупается за крепления в первом цикле замены.

Одно крепление, диапазон нагрузки двенадцать к одному

JGX-2228D-1250Bширокий диапазон грузоподъемностиОт 100 до 1200 кг невозможно достичь за счет использования нескольких вариантов жесткости пружин. Это присуще нелинейной кривой жесткости винтовой геометрии каната. При небольших нагрузках (100–300 кг) витки подвергаются преимущественно упругому изгибу – жесткость невысокая, примерно 45–90 Н/мм. Когда нагрузка увеличивается до среднего уровня (300–800 кг), уплотнение пряди внутри каждого рулона добавляет второй компонент жесткости, повышая эффективную скорость примерно до 90–270 Н/мм. При массе свыше 800 кг преобладает геометрическая жесткость полностью уплотненной спирали, обеспечивая максимальный режим жесткости до 545 Н/мм. Изолятор постепенно становится более жестким по мере увеличения нагрузки, естественным образом согласовывая свою грузоподъемность с приложенным весом без какого-либо механизма регулировки.

Для менеджера по техническому обслуживанию, контролирующего 30 вращающихся машин, от центробежного насоса на 250 кг до винтового компрессора на 2800 кг (4 крепления по 700 кг каждое), JGX-2228D-1250B охватывает весь парк с одним номером детали. Одна позиция закупок. Один набор характеристик крутящего момента. Одна процедура установки. Упрощение управления запасами, обучением и запчастями обеспечивает операционную экономию, которая увеличивается ежегодно, независимо от характеристик самой виброизоляции.

Технические характеристики

Домены приложений

• Промышленные компрессорные станции: Поршневые и винтовые компрессорные агрегаты (общей массой агрегата 200–3000 кг) на нефтехимических предприятиях, газоперерабатывающих предприятиях и холодильных системах. Конструкция с 10 катушками обрабатывает низкочастотные пульсации возвратно-поступательных машин без усиления гармоник 1* и 2* рабочей скорости.
• Дизельные и газовые генераторные установки: Резервные и основные генераторные установки мощностью от 50 кВА до 600 кВА, где широкий диапазон нагрузок устраняет необходимость иметь отдельные артикулы для установки для генераторов разных размеров в арендованном или сервисном парке. Конструкция со сквозными болтами обеспечивает надежное крепление для сейсмостойкости без дополнительного оборудования.
• Промышленные насосные станции: Многоступенчатые центробежные, винтовые и диафрагменные насосы для водоподготовки, обезвоживания горных работ и перекачки химикатов. Кривая прогрессивной жесткости учитывает силы противодействия гидравлической тяги, которые смещают эффективную статическую нагрузку во время переходных процессов при запуске и остановке насоса.
• Оборудование морского машинного отделения: Гибкие опоры главных двигателей, опоры коробок передач и фундаменты вспомогательных генераторов на рабочих катерах, буксирах и судах для перевозки экипажа. Конструкция, выполненная полностью из 316L, с жестко анодированными зажимами противостоит точечной коррозии, вызванной солевым туманом, и гальванической коррозии в атмосфере машинного отделения без защитных покрытий, требующих проверки и замены.
• Крепления для тяжелой внедорожной кабины: Изоляция кабины оператора строительных экскаваторов, колесных погрузчиков, бульдозеров и сельскохозяйственных комбайнов, где пределы воздействия вибрации на все тело регулируются стандартами гигиены труда. Безопасный путь загрузки обеспечивает удержание кабины в случае опрокидывания.
• Фундаменты промышленных вентиляторов и воздуходувок: Большие центробежные и осевые вентиляторы (500–3000 кг) в цементных печах, системах обеспыливания сталелитейных заводов и вытяжных установках на электростанциях. Прогрессивная жесткость выдерживает импульсную нагрузку от скачков напряжения без повреждения крепления.

Экономика упрощения инвентаризации

Промышленное предприятие среднего размера с 50 вращающимися машинами в 8 весовых категориях обычно имеет в наличии 4–7 различных номеров виброопор. Каждый SKU представляет собой: позицию закупки с минимальным объемом заказа и сроками выполнения заказа; расположение полки в кладовой; требования к обучению обслуживающего персонала, чтобы они знали, какое крепление подходит к какой машине; и риск неправильной установки при случайном использовании крепления из неправильного контейнера.

Объединение с JGX-2228D-1250B в диапазоне 100–1200 кг на одно крепление сокращает количество креплений до одной или двух позиций. Прямая экономия на управлении закупками, площади складских помещений и уменьшении риска неправильного применения становится немедленной. Косвенную экономию (за счет предотвращения простоя производства, вызванного обнаружением неправильного крепления, установленного во время ремонта в ночную смену) труднее оценить количественно, но именно по этой причине инженеры по надежности стандартизируют решения из одного источника.

Прослеживаемость и качество

Каждый JGX-2228D-1250B серийно наносится лазером на алюминиевый корпус зажима. Досье качества, включающее сертификат плавки 316L, сертификат партии заготовок 6061-T6, протокол процесса анодирования, кривую испытания на 100% нагрузку и протокол контроля размеров, архивируется в цифровом виде и может быть восстановлен по серийному номеру в течение всего срока службы продукта. Производство сертифицировано по стандарту ISO 9001:2015 с полной отслеживаемостью партий материалов от получения сырья до окончательной упаковки.
