JGX-1598D-657B Многоосевой виброизолятор для троса, сертифицированный для защиты оборудования в суровых условиях эксплуатации

JGX-1598D-657B Многоосный виброизолятор троса

Большинство продуктов виброизоляции спроектированы и рассчитаны на одно основное направление нагрузки. Реальный мир работает не так. Генераторная установка на морской платформе испытывает крен от волнового движения; двигатель дробилки в пустынной шахте испытывает одновременный вертикальный удар от удара руды и боковой удар от реакции крутящего момента ременной передачи; Фанкойл на мезонине химического завода выдерживает как структурную вибрацию пола, так и раскачивание, вызванное ветром. Установка отдельных изоляторов для каждой оси является дорогостоящей, неэффективной с точки зрения пространства и приводит к противоречивым путям жесткости.

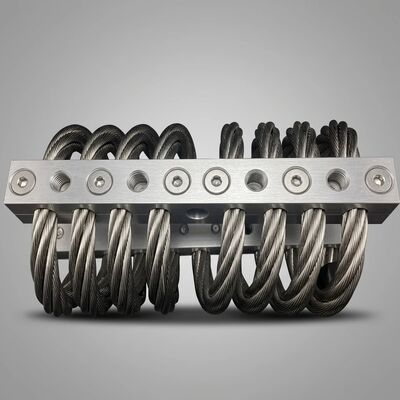

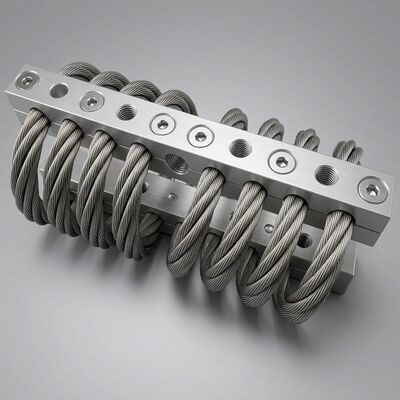

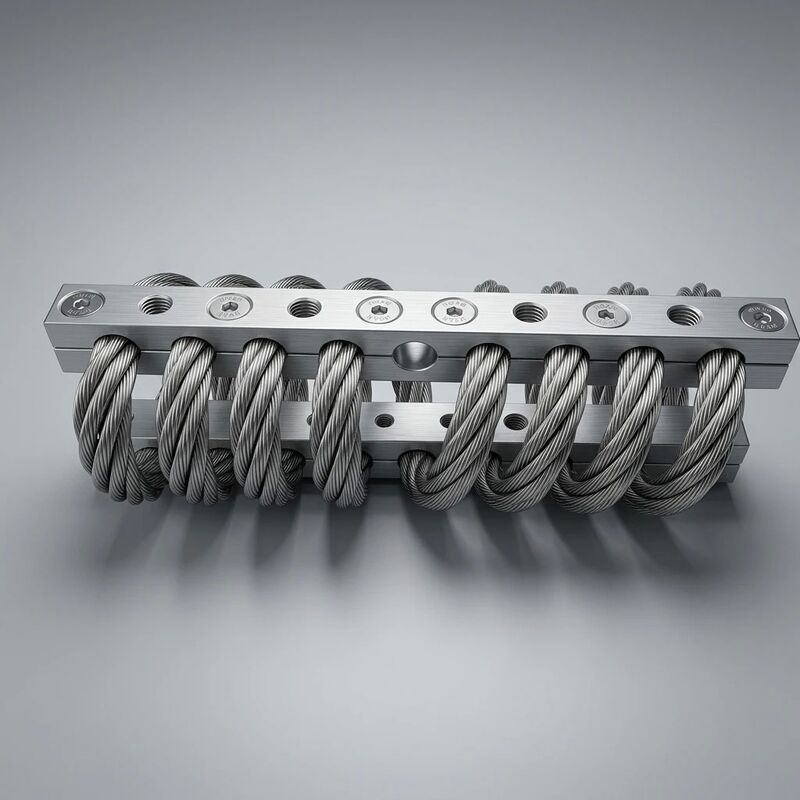

JGX-1598D-657B решает эту проблему с помощью одной симметричной спирали троса из 8 витков, которая действует какмногоосная амортизацияэлемент: нагрузки сжатия, сдвига и крена обрабатываются одновременно одной и той же физической структурой. Никаких дополнительных амортизаторов. Никаких многоступенчатых монтажных рамок. Один блок, три оси, непрерывная защита.

Как работает многоосная изоляция в одной спирали

Секрет заключается в винтовой геометрии троса. Когда винтовая пружина сжимается, она реагирует только на осевую нагрузку. Торсион реагирует только на вращение. Однако спираль стального каната подвергается связанной деформации: сжатие вызывает как осевое укорочение, так и небольшое скручивание отдельных прядей каната; сдвиг вызывает изгиб петли спирали в сочетании с межнитевым проскальзыванием; Роликовые нагрузки распределяются асимметрично по сегменту петли, задействуя одни пряди на растяжение, а другие на сжатие. Такое связанное механическое поведение означает, что один блок JGX-1598D-657B рассеивает энергию от вибраций, поступающих с любого направления — не с помощью трех отдельных механизмов, а с помощью одной целостной структурной реакции.

Для инженера-конструктора это упрощает архитектуру системы крепления. Там, где традиционный подход может предусматривать четыре вертикальных изолятора, два боковых амортизатора и кронштейн моментного рычага (семь компонентов), то же оборудование часто можно защитить с помощью четырех блоков JGX-1598D-657B в стандартной прямоугольной компоновке, каждый из которых поглощает свою пропорциональную долю энергии вибрации по всем трем осям одновременно.

Сертификация для суровых условий окружающей среды: что это значит и как она проверяется

Обозначениесертифицирован для суровых условий окружающей средыподтверждается документированным режимом испытаний, а не субъективным суждением. JGX-1598D-657B прошел следующие испытания на устойчивость к воздействию окружающей среды:

Эти испытания подтверждают, что JGX-1598D-657B сохраняет свои номинальные характеристики демпфирования, структурную целостность и коррозионную стойкость после длительного воздействия условий, которые могут сделать резиновые опоры хрупкими в течение нескольких недель, а углеродистую сталь без покрытия - в течение нескольких дней.

Выбор материала для агрессивных сред

Каждый материал JGX-1598D-657B выбран с учетом гальванической совместимости в средах с высоким содержанием хлоридов. Трос AISI 316L содержит 2–3% молибдена, что обеспечивает стойкость к точечной коррозии, намного превосходящую стандартную нержавеющую сталь марки 304 в присутствии хлоридов. Алюминиевые зажимы 6061-T6 имеют слой твердого анодирования толщиной 25 мкм, который создает электроизолирующий барьер из оксида алюминия, предотвращая гальваническое соединение между канатом из нержавеющей стали и алюминиевым корпусом, даже если узел постоянно смачивается соляным туманом. Электрополировка стального каната удаляет поверхностные примеси железа, попавшие во время волочения и скрутки проволоки, что еще больше повышает стабильность пассивного слоя. Конечным результатом является изолятор, который можно прикрепить болтами к незакрытой раме для оборудования на открытой палубе и эксплуатировать годами без деградации, связанной с коррозией.

Полные технические характеристики

Сценарии развертывания на местах

• Морские нефтегазовые платформы: Изолирует технологические насосные агрегаты, компрессорные агрегаты и аварийные генераторные установки на установках с открытой палубой, где постоянное распыление соленой воды, высокая влажность и круглосуточная работа без участия человека делают доступ для обслуживания непрактичным. Конструкция, эквивалентная IP67, предотвращает попадание хлоридов в пучок жил, устраняя скрытую коррозию, которая поражает традиционные крепления в морской атмосфере.
• Пустынные и засушливые горнодобывающие операции: Защищает приводные двигатели дробилок, рамы вибросит и корпуса подшипников головки конвейера от ударов и попадания мелкоабразивной пыли. Анодированная поверхность противостоит песчаной эрозии, а отсутствие пресс-масленок означает отсутствие загрязнения смазки частицами кремнезема.
• Машинные отделения морских судов: Гасит вибрацию главного главного двигателя и коробки передач на судах для перевозки экипажа, лоцманских катерах и прибрежных грузовых судах. Цельнометаллическая конструкция отвечает требованиям пожарной безопасности для машинных помещений, где ограничено использование горючих эластомерных материалов, а устойчивость к солевому туману обеспечивает выживаемость во влажной среде трюма. (Соответствует Кодексу FTP IMO для морского оборудования.)
• Геотермальные и тепловые электростанции: Изолирует узлы смазочного масла паровых турбин, питательные насосы котлов и циркуляционные насосы охлаждающей воды, где температура окружающей среды вблизи горячих трубопроводов превышает порог разложения резиновых изоляторов в 80°C. JGX-1598D-657B работает непрерывно при температуре 180°C без потери механических свойств.
• Тяжелые промышленные технологические установки: Служит для приводов мешалок химических реакторов, корзин центрифуг и корпусов молотковых мельниц, подверженных воздействию агрессивных химических паров (HCl, SO₂, аммиака), где металлическая изоляция является единственным приемлемым вариантом для долгосрочной надежности.
• Удаленные установки телекоммуникаций и радаров: Изолирует резервные генераторные установки и укрывает оборудование, системы отопления, вентиляции и кондиционирования воздуха на беспилотных объектах на вершинах холмов и в прибрежных районах с ограниченными окнами доступа для обслуживания, где затраты на логистику замены компонентов затмевают стоимость единицы каждой установки.

Методика выбора и определения размеров

Правильный расчет JGX-1598D-657B требует знания массы поддерживаемого оборудования, расположения центра тяжести относительно плоскости крепления и доминирующих частот возбуждения вибрации. Как правило, для достижения эффективной изоляции собственная частота изолятора при приложенной статической нагрузке должна быть меньше, чем в 1/√2 (приблизительно 0,707) раза самой низкой частоты возбуждения. Для дизель-генератора со скоростью 1500 об/мин (25 Гц) выбор конфигурации крепления, обеспечивающей собственную частоту 8–12 Гц, помещает систему в зону изоляции для первичного возбуждения, избегая при этом резонанса во время запуска. Инженеры по применению WNRLN предоставляют бесплатную помощь в определении размеров, включая расчеты распределения нагрузки и рекомендации по схеме многоточечного монтажа, по каждому запросу.

Прослеживаемость и документация

Каждый JGX-1598D-657B имеет уникальный серийный номер, выгравированный лазером на корпусе зажима. Цифровое досье качества, включая сертификат плавки 316L, сертификат заготовки 6061-T6, журнал партии анодирования, кривую испытания на прогиб под нагрузкой и отчет об окончательной проверке, архивируется и может быть получен по серийному номеру. Этот пакет документации поддерживает аудит соответствия нормативным требованиям, страховые проверки и программы повторной сертификации оборудования без необходимости деструктивного отбора проб или разборки на месте.
