JGX-1598D-657B Цельнометаллический тросовый виброизолятор с высоким демпфированием для необслуживаемой промышленной амортизации

JGX-1598D-657B Цельнометаллический виброизолятор троса

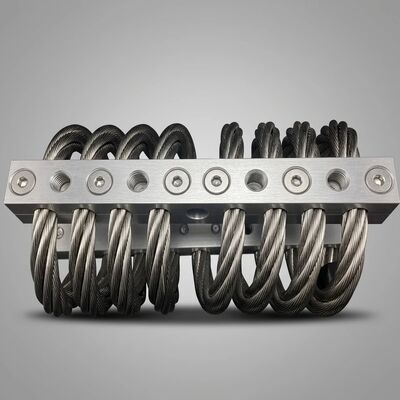

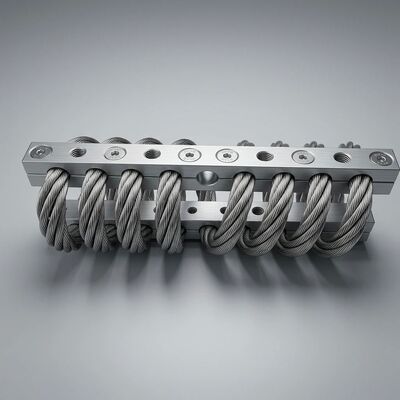

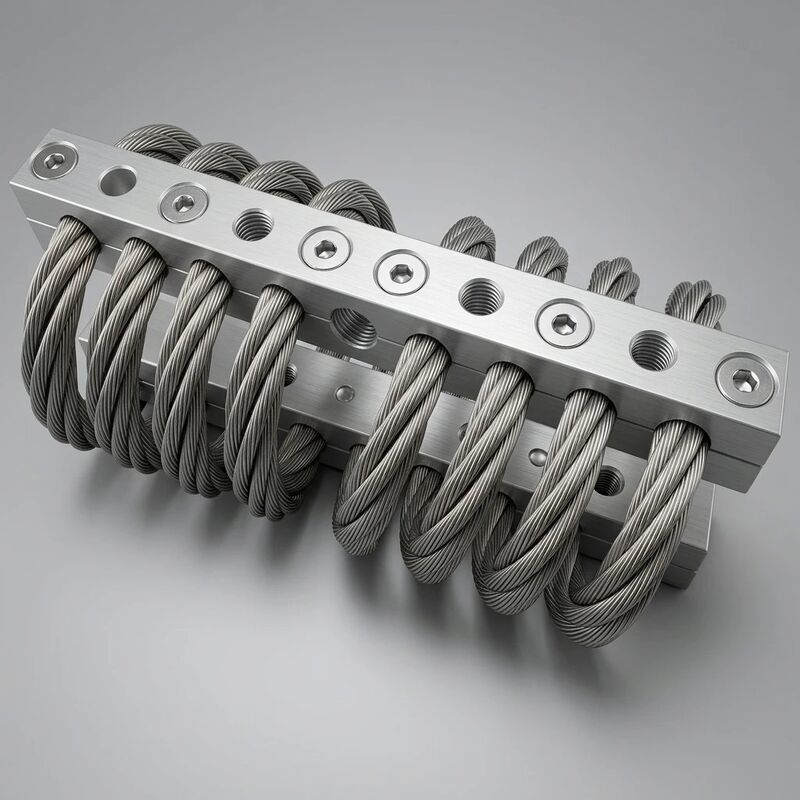

JGX-1598D-657B принадлежит к классу виброизоляционных решений, в которых каждый несущий нагрузку и рассеивающий энергию элемент выполнен из металла: нет резины, нет эластомерных вставок, нет клеевых соединений. Механизм изоляции сердечника представляет собой 8-витковую спираль из троса из нержавеющей стали AISI 316L, зажатую на обоих концах блоками из алюминиевого сплава 6061-T6, обработанными на станке с ЧПУ, с твердым анодированным покрытием поверхности. Эта цельнометаллическая конструкция является определяющим инженерным выбором, который отличает ее от обычных резиновых опор и пружинно-демпферных узлов: она не подвержена сухому гниению, не может расползаться при длительном сжатии и не может потерять жесткость в результате химического воздействия или термического старения.

Почему цельнометаллическая конструкция важна для долгосрочной надежности

В типичном эластомерном изоляторе резиновый элемент одновременно является пружиной, демпфером и конструкционным соединением. Когда какая-либо из этих функций ухудшается – из-за растрескивания озона, набухания масла или деформации сжатия – вся система изоляции выходит за пределы технических характеристик. JGX-1598D-657B физически разделяет эти роли. Спираль стального каната обеспечивает упругую восстанавливающую силу (функция пружины) за счет геометрической деформации отдельных стальных прядей, скользящих друг относительно друга под нагрузкой. Это межвитковое трение также является основным механизмом рассеивания энергии (функцией демпфирования), обеспечивая постоянный коэффициент демпфирования от 0,15 до 0,25 во всем номинальном диапазоне частот. Зажимные блоки из алюминиевого сплава служат исключительно структурным связующим звеном с оборудованием и фундаментом, не принимая участия в демпфирующем контуре. Поскольку все три функции выполняются отдельными физическими элементами, работающими в рамках линейной конструкции, производительность остается стабильной в течение всего прогнозируемого срока службы, составляющего более 20 лет.

Эксплуатация без обслуживания: инженерная экономика

Терминне требующий обслуживания жизненный циклЭто не маркетинговое заявление, а прямое следствие выбора материалов и устранения неисправностей. Рассмотрим журнал технического обслуживания типичной промышленной виброопоры сроком более 10 лет:

• Резиновые опоры: проверяйте наличие поверхностных трещин каждые 6 месяцев; заменяйте каждые 3-5 лет из-за остаточной деформации и окислительного охрупчивания; повторно затяните крепежные болты, поскольку резина расползается и теряет предварительный натяг.
• Пружинно-демпферные узлы: смазывайте шарнирные подшипники ежеквартально; ежемесячно проверять гидрозатворы на предмет утечки; заменяйте демпфирующую жидкость каждые 2-3 года; проверьте предварительную заправку азотом на газовых агрегатах.
• JGX-1598D-657B: Ничего из вышеперечисленного. Точек смазки нет. Никакие уплотнения не могут дать течь. Ни одна жидкость не требует замены. Пряди троса защищены электрополированным пассивным слоем; зажимы из анодированного алюминия устойчивы к гальванической коррозии даже в прибрежной и морской атмосфере. Момент затяжки болтов сохраняется, поскольку вязкоупругий материал не просачивается между зажимными поверхностями.

Для оператора автопарка, имеющего 200 изолирующих креплений на производственной линии, устранение этой нагрузки на техническое обслуживание означает измеримую экономию рабочего времени технических специалистов, запасов запасных частей и внеплановых простоев. Преимущество совокупной стоимости владения (TCO) по сравнению с эластомерными альтернативами обычно окупает разницу в цене за единицу продукции в течение первых 3–4 лет эксплуатации.

Механизм сильного демпфирования: раскрыта загадка межпрядного трения

JGX-1598D-657B достигает своегос высоким демпфированиемхарактеристика (коэффициент демпфирования ζ = 0,15–0,25) за счет физического явления, называемого демпфированием кулоновского трения между соседними прядями проволоки внутри каждой свивки каната. Когда спираль деформируется под воздействием внешней вибрации, отдельные провода внутри пучка прядей микроскопически скользят относительно своих соседей. Это трение скольжения преобразует кинетическую энергию в тепло на границе раздела прядей — чисто механический механизм рассеивания энергии, который не требует ни вязкой жидкости, ни демпфирующего полимера с ограниченным слоем, ни поглотителя с настроенной массой.

Три конструктивных параметра контролируют величину демпфирования:

1. Диаметр проволоки (6,0 мм): Увеличение поперечного сечения проволоки увеличивает контактное давление между прядями на единицу деформации, повышая порог силы кулоновского трения перед началом проскальзывания.
2. Количество витков (8 витков): Увеличение количества витков увеличивает общую длину контакта прядей, обеспечивая большую совокупную площадь поверхности для работы трения за цикл.
3. Геометрия укладки прядей: Угол наклона спирали и направление свивки определяют нормальную составляющую силы на границах раздела прядей при каждом режиме деформации (сжатие, сдвиг, прокатка).

Практическим результатом является нелинейная кривая жесткости: при малых амплитудах вибрации кулоновское трение не преодолевается и изолятор ведет себя как упругая пружина с относительно высокой жесткостью и низкой диссипацией энергии. По мере того, как амплитуда превышает порог проскальзывания, постепенно включается межвитковое скольжение, жесткость смягчается, а демпфирование увеличивается, что естественным образом защищает изолированное оборудование от ударов с большим смещением без какой-либо активной системы управления.

Технические характеристики (Полная версия)

Области применения (промышленные и гражданские)

• Промышленные компрессорные установки: Изолирует блоки поршневых и винтовых компрессоров на нефтеперерабатывающих заводах, химических заводах и газоперерабатывающих предприятиях, где горячие поверхности не позволяют использовать эластомерные крепления.
• Дизельные и газовые генераторные установки: Обеспечивает 3-осевую изоляцию опорных рам генераторных установок в центрах обработки данных, больницах и удаленных телекоммуникационных башнях, поддерживая соосность во время переходных процессов при запуске.
• Промышленные насосные станции: Поглощает гидравлические пульсации и вибрацию, вызванную кавитацией, в многоступенчатых насосных агрегатах высокого давления на станциях водоподготовки и водоотведения в горнодобывающей промышленности.
• HVAC и холодильное оборудование: Изолирует большие центробежные охладители и кондиционеры в коммерческих зданиях, соответствует требованиям по структурному шуму, без упругих прокладок, которые со временем расползаются.
• Крепления для кабины внедорожников: Защищает кабины операторов строительных экскаваторов, сельскохозяйственных комбайнов и лесозаготовительных трелевщиков от воздействия вибрации на весь корпус во время длительных смен.
• Судовые двигатели и палубное оборудование: Гасит вибрацию главного двигателя и удары волн на судах для перевозки экипажа, рыболовных траулерах и рабочих лодках, работающих в условиях соленого тумана.
• Железнодорожное тяговое оборудование: Изолирует подрамные тяговые преобразователи, блоки тормозных резисторов и вспомогательные силовые установки на электро- и дизель-электрических локомотивах.

Рекомендации по установке

JGX-1598D-657B крепится через четыре сквозных отверстия диаметром 10,5 мм, расположенных прямоугольно на верхнем и нижнем зажимных блоках. Рекомендуется использовать стандартные болты с шестигранной головкой M10 с плоскими шайбами ​​и контргайками с преобладающим моментом затяжки. Симметричная геометрия катушки допускает установку в любом положении, а прогрессивная жесткость пружины устраняет необходимость в демпферах или ограничителях хода в направлении сжатия при нормальных рабочих нагрузках. Для применений, где статическая нагрузка приближается к верхнему пределу (500 кг), рекомендуется распределять нагрузку между несколькими параллельными блоками, чтобы поддерживать достаточный запас изоляции при динамических пиках.

Гарантия качества и отслеживаемость

Каждое устройство JGX-1598D-657B имеет индивидуальный серийный номер с помощью идентификатора, выгравированного лазером на алюминиевой поверхности зажима. Заводские приемочные испытания включают соответствие размеров, проверку симметрии катушки, проверку кривой статической нагрузки и отклонения (допуск ±5 %) и проверку качества поверхности. Сертификаты на материалы для плавки стального каната AISI 316L и партии заготовок 6061-T6 архивируются в цифровом виде и отслеживаются по каждому серийному номеру. WNRLN поддерживает производственные процессы, сертифицированные по стандарту ISO 9001:2015, с полной отслеживаемостью партий от поступления сырья до окончательной упаковки.
