JGX-1278D-370B Промышленное соответствие Вибрационный изолятор из проволоки для экономически эффективных приложений с высокой точностью нагрузки

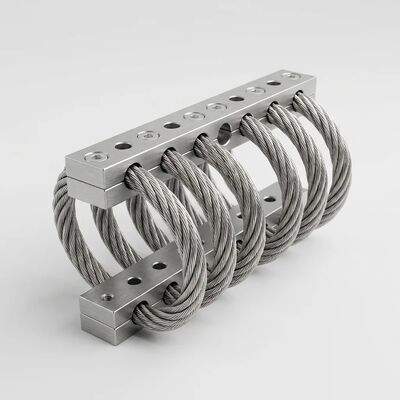

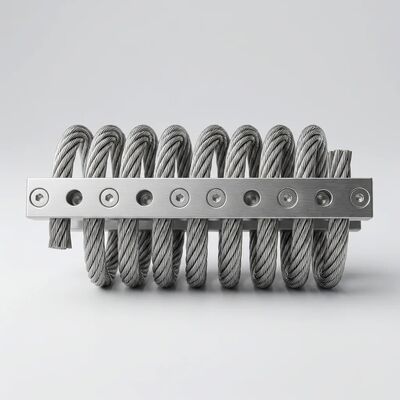

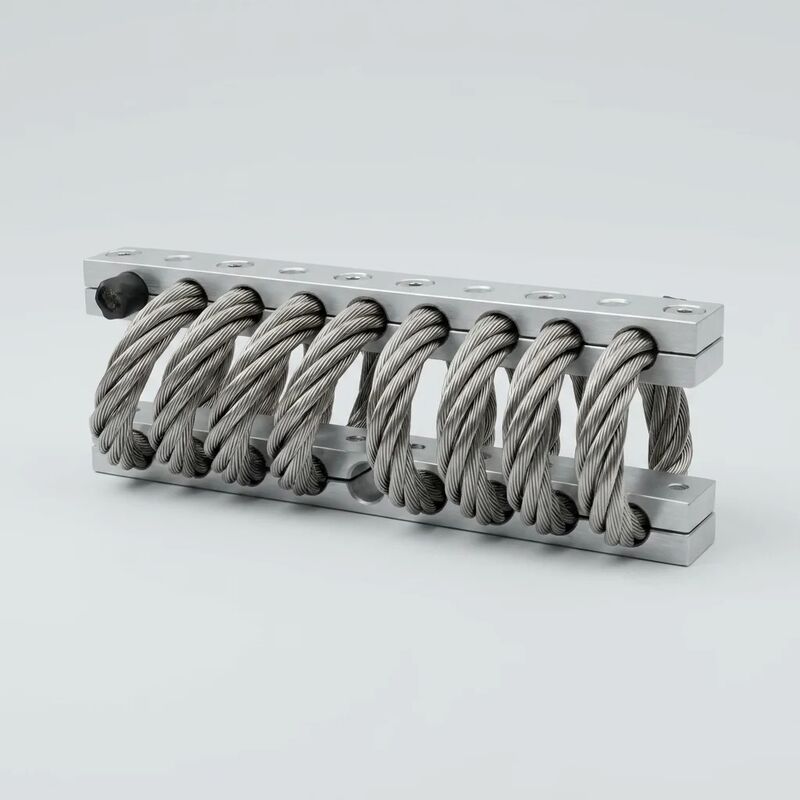

JGX-1278D-370B Вибрационный изолятор из проволочной веревки

Когда документация на соответствие так же важна, как и производительность

Для отраслей, регулируемых регулирующим надзором, требованиями к квалификации поставщиков и системами аудита третьих лиц,Вибрационный изолятор - это нечто большее, чем механический компонент, это документально подтвержденная часть цепочки поставок, гарантированной качеством..JGX-1278D-370Bизготавливается специально для этих требовательных условий, с100% отслеживаемость материаловохватывающий от сырой катушки из веревки SS304 до готового изолятора, поддерживаемого всеобъемлющим пакетом документации, отвечающим требованиям ISO 9001:2015, требования к системе управления качеством для конкретных клиентов и протоколы проверки третьей стороной.

Рамочная система промышленного соответствия

Каждый JGX-1278D-370B производится в рамках системы менеджмента качества, провереннойISO 9001:2015Наша система соответствия выходит за рамки базовой сертификации и включает:

• Сертификат соответствия (СО): Выдается по партии производства, ссылаясь на специфический тепловой номер проволоки SS304, партию анодирования алюминиевых стержней 6061-T6 и диапазон даты производства.Каждый CoC архивируется в цифровом виде и может быть найден по серийному номеру продукта..
• Соответствие RoHS и REACH: Конструкция полностью из металла SS304 + 6061-T6 по своей сути соответствует Директиве ЕС RoHS 2011/65/EU и Регламенту REACH (EC) 1907/2006.отсутствие органических соединений, подлежащих отмене в соответствии с законодательством.
• Отчетность о конфликтных минералах: Документация о поставках сырья поддерживает подачу документов CMRT (Conflict Minerals Reporting Template) в соответствии с разделом 1502 Закона Додда-Франка для клиентов, которым требуется надлежащая проверка цепочки поставок.
• Факультативная проверка третьей стороной: Мы координируем с TÜV Rheinland, SGS, Bureau Veritas или назначенным вами инспекционным агентством для предварительной проверки, проверки материалов и аудита соответствия размерам.

Отслеживаемость материала от конца до конца

Каждый JGX-1278D-370B несетсерийный идентификатор с лазерной гравировкой, читаемый человекомна обоих зажимательных стержнях, постоянно соединяющих физический блок с цифровой записью изготовления.

• SS304 проволока: Отчет об испытаниях на мельнице (MTR) по ASTM A313/A313M, включая тепловое число, химический состав (C, Mn, Si, P, S, Cr, Ni), прочность на растяжение и удлинение.Проводная веревка сформирована из 7×19 прямой регулярной конструкции с номинальным диаметром 70,8 мм.
• 6061-T6 Алюминиевые стержни: сертификация партии экструзии с проверкой состава сплава, параметры процесса анодирования (химия ванны, плотность тока, толщина покрытия, измеренная вихревым током),и качество уплотнения по ASTM B680.
• Данные о производстве: рабочая станция намотки, значения крутящего момента сборки, параметры ванны электрополирования, окончательные измерения проверки (геометрия петли, шероховатость поверхности Ra, размерное соответствие чертежу),и инспекторская подпись.
• Характеристика нагрузки-сгибания: результаты испытаний статической нагрузки при минимальной, средней и максимальной номинальной нагрузке,продемонстрировать, что естественная частота изолятора остается в пределах указанной диапазоны 4 7 Гц, а коэффициент затухания трения Кулона остается между 0.12 ‰0.22.

Эта глубина прослеживаемости поддерживает регулируемые отраслевые требования, включая квалификацию вспомогательного оборудования для атомной энергетики, документацию по утверждению типа железнодорожного компонента,и системы проверки оборудования на море.

Экономически эффективная производительность нагрузки с точностью

Соблюдение нормативных требований и эффективность затрат не исключают друг друга.

Предельный диапазон нагрузкиКаждая подставка поддерживает5 ≈ 120 кг статической нагрузкис естественной частотой4 ‰ 7 ГцПрогрессивная нелинейная кривая жесткости (мягкая при низком амплитудном возбуждении, жесткая при высокоэнергетическом ударе) обеспечивает эффективную вибрационную изоляцию от примерно 10 Гц до 2000 Гц.Усиление резонанса ограниченоменее 2,5-кратной амплитуды входа, защищая чувствительные полезные нагрузки во время запуска и остановки оборудования, когда возбуждение проходит через естественную частоту.

Устойчивость всего металла: Работают непрерывно с-70°C до +300°C, изолятор выдерживает распыление солью (> 500 ч на ASTM B117), полное погружение в дизельное топливо и гидравлическое масло (72 ч, без изменения свойств) и воздействие УФ (1000 ч ксеноновой дуги,нулевая деградация (без содержания органических веществ для окисления)Эти характеристики делают его подходящим для арктических горных работ, пустынных солнечных установок, тропических морских сред и высокогорных телекоммуникационных объектов.

Стандартизированная интеграция: Ø10,5 мм проходные отверстия принимают крепежные устройства класса M10 8.8 (28 ≈32 Н·м крутящий момент установки).Нет специальных инструментов, без регулировки поля, без периодического повторного тока.

Пакет документации о соответствии

Регулируемые отраслевые применения

Power generation turbine auxiliary systems • Nuclear plant balance-of-plant equipment • Railway rolling stock electronics (EN 61373 environments) • Offshore platform safety-critical panels • Pharmaceutical manufacturing isolator frames • Food processing conveyor vibration control • Semiconductor fabrication support equipment • High-voltage substation control cabinets • Desalination plant pump isolation • LNG terminal instrumentation shelters

Для проектов, требующих полного пакета документации о соответствии до отгрузки, включая предварительно собранные квалификационные досье поставщиков, свяжитесь с нашей командой по обеспечению качества.Мы регулярно поддерживаем клиентов с помощью индивидуальной документации, соответствующей вашим спецификациям., с типичным сроком обработки 48 часов для стандартных пакетов.
