JGX-1278D-370B Заменяемый вибрационный изолятор из проволочной веревки для высокоточного сопоставления статической нагрузки с промышленными системами

JGX-1278D-370B Виброизолятор на тросе — экономичная сменная виброопора с точной настройкой нагрузки

Обзор тросового изолятора

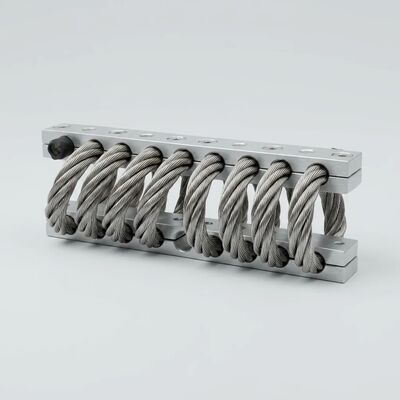

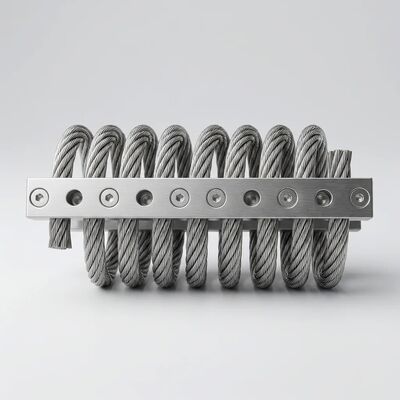

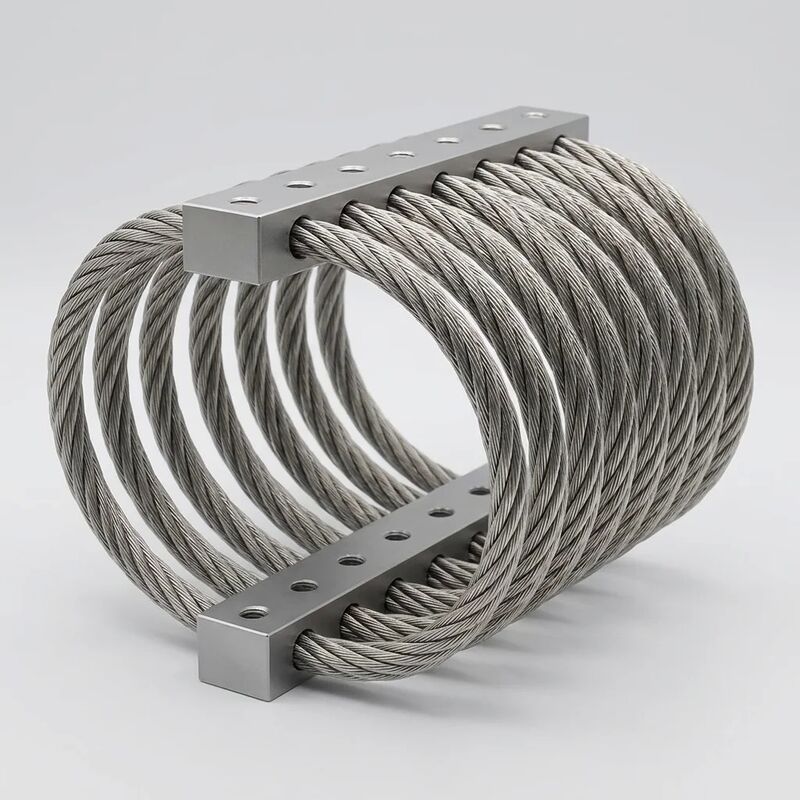

JGX-1278D-370Bпредставляет собой виброизолятор из спирально навитого троса из нержавеющей стали, спроектированный какпрямая заменадля изолирующих креплений OEM и вторичного рынка на платформах промышленного оборудования. Этот цельнометаллический изолятор оснащен 8-петлевым сердечником из троса из нержавеющей стали SS304 (диаметр 7,8 мм, конструкция прядей 7×19), зажатым между монтажными стержнями из алюминиевого сплава 6061-T6 с прозрачным твердым анодированным покрытием.Статическая нагрузка 5–120 кг на креплениебез резины, жидкостей и планового обслуживания — никогда.

Экономически эффективная стратегия быстрой замены

Менеджеры по закупкам и инженеры по техническому обслуживанию сталкиваются с постоянной проблемой: виброизоляторы OEM-брендов имеют более высокую цену и увеличенные сроки поставки, но при этом монтажная площадь стандартизирована. JGX-1278D-370B решает эту проблему напрямую с помощьюстандартизированная монтажная геометрия со сквозным отверстием Ø10,5 ммЭто соответствует общепринятым в отрасли моделям кронштейнов. Для установки требуются только стандартные крепежные детали M10 (класс 8,8, с моментом затяжки 28–32 Н·м с плоскими шайбами) и не требуется сверление, изготовление переходников или модификация оборудования. По сравнению с изоляторами OEM эквивалентной мощности, JGX-1278D-370B обычно обеспечиваетЭкономия затрат на единицу продукции 15–30 %сохраняя при этом полную виброизоляцию в полосе возбуждения 10–2000 Гц. Для операторов, обслуживающих смешанные парки оборудования от разных производителей, этот единый номер детали объединяет инвентарь и снижает сложность SKU.

Точное согласование статической нагрузки

Стандартные виброопоры продаются по приблизительному диапазону веса, но реальное оборудование имеет специфическое распределение массы и центр тяжести, что требует точной настройки изолятора. Каждая производственная партия JGX-1278D-370B проходитвыборочная характеристика статической нагрузки и прогибав трех точках нагрузки в пределах номинального диапазона 5–120 кг: минимальная нагрузка (5 кг), средняя нагрузка (60 кг) и максимальная нагрузка (120 кг). Полученная кривая отклонения нагрузки подтверждает, что изоляторпрогрессивный нелинейный профиль жесткостисохраняет собственную частоту в пределах4–7 Гцво всем диапазоне полезных нагрузок, при этом кулоновское фрикционное демпфирование способствуетКоэффициент демпфирования 0,12–0,22. Это ограничивает коэффициент резонансного усиления (Q) дониже 2,5— эффективно предотвращать деструктивное усиление, возникающее при совпадении частоты возбуждения с собственной частотой смонтированной системы. Для критически важных установок мы предлагаем 100% индивидуальное тестирование устройства с серийными отчетами об отклонении нагрузки.

Премиальные стандарты промышленного производства

Модель JGX-1278D-370B демонстрирует прецизионное качество изготовления, заметное в каждой детали:

• Отделка проволочного троса: Трос SS304 диаметром 7,8 мм (правая обычная свивка, конструкция 7×19 согласно ASTM A313) подвергается электрополировке после формования до шероховатости поверхности Ra ≤ 0,35 мкм. Это устраняет микротрещины на поверхности в процессе намотки, повышает коррозионную стойкость и обеспечивает равномерные характеристики трения между прядями для стабильных характеристик демпфирования в течение миллионов циклов нагрузки.
• Эстетика зажимной планки: Стержни из алюминиевого сплава 6061-T6 обработаны на станке с ЧПУ, имеют скошенные края и имеют прозрачное твердое анодированное покрытие, которое обеспечивает прочную поверхность, устойчивую к отпечаткам пальцев. Анодирующий слой также электрически изолирует алюминий от троса из нержавеющей стали, предотвращая гальваническую коррозию во влажной или соленой среде.
• Постоянная идентификация: На каждой зажимной планке имеетсяобозначение модели и код партии, выгравированные лазером. Никаких клейких этикеток, выцветающих чернильных штампов и отдельных ярлыков, которые отсоединяются во время транспортировки или установки. Глубина травления обеспечивает читаемость после многих лет эксплуатации в суровых промышленных условиях.

Технические характеристики

Часто задаваемые вопросы

Вопрос: Может ли JGX-1278D-370B напрямую заменить мои существующие виброопоры?
О: Если в ваших текущих креплениях используется интерфейс для сквозного монтажа с центрами отверстий, совместимыми с нашим шаблоном Ø10,5 мм, и крепежами M10, JGX-1278D-370B устанавливается без модификации кронштейна. Свяжитесь с нами и сообщите существующую марку изолятора и номер детали для оценки совместимости монтажа.

Вопрос: Как выбрать правильное количество креплений для моего снаряжения?
О: Разделите общую массу вашего оборудования на количество точек крепления. Каждый JGX-1278D-370B должен перевозить 5–120 кг. Для оптимальной изоляции стремитесь к среднему весу 40–80 кг на одно животное. Наши инженеры по применению могут просмотреть характеристики вашего оборудования и порекомендовать идеальную конфигурацию.

Вопрос: Изменяется ли производительность изолятора со временем?
О: Нет. Цельнометаллическая конструкция исключает механизмы старения, которые разрушают резиновые и эластомерные опоры. Кулоновская характеристика демпфирования трением стабилизируется после первоначального периода приработки, составляющего примерно 1000 циклов нагрузки, и остается постоянной на протяжении всего срока службы оборудования.

Типичные промышленные применения

Платформы для установки дизель-генераторных установок • Корпуса промышленных холодильных машин и компрессоров систем отопления, вентиляции и кондиционирования воздуха • Корпуса железнодорожных сигнальных и коммуникационных устройств • Кабины операторов горнодобывающей и карьерной техники • Панели судового вспомогательного оборудования • Электронное оборудование для передвижных телекоммуникационных укрытий • Виброизоляция упаковочного оборудования • Рамы основания насосов и двигателей • Монтаж промышленных вентиляторов и воздуходувок • Испытательно-измерительные лабораторные столы

Запросите бесплатную проверку совместимости схемы монтажа, сверьте текущие номера деталей изолятора и получите конкурентоспособное альтернативное предложение OEM. Наша команда инженеров бесплатно предоставляет данные о прогибах нагрузки, модели 3D CAD и рекомендации по установке для конкретного применения.
