JGX-1276D-278B Длительный жизненный цикл без обслуживания Вибрационный изолятор из проволоки для контроля ударов в любом направлении

JGX-1276D-278B Виброизолятор с тросовым тросом — защита от ударов, не требующая обслуживания, для критически важного оборудования

Почему стоит выбрать технологию цельнометаллической изоляции?

Обычные резиновые и эластомерные виброопоры имеют фундаментальный недостаток: они стареют. В течение месяцев и лет воздействие тепла, озона, ультрафиолета, масел и повторяющихся циклов нагрузки приводит к их затвердеванию, растрескиванию, ползучести или необратимой деформации.JGX-1276D-278Bустраняет все эти виды отказов благодаря своему100% металлическая конструкция, доставкане требующий обслуживания, длительный срок службы контроля вибрацииза десятилетия непрерывной работы. Нет плановых интервалов замены. Никакого дрейфа производительности. Никакой скрытой деградации.

Необслуживаемая архитектура

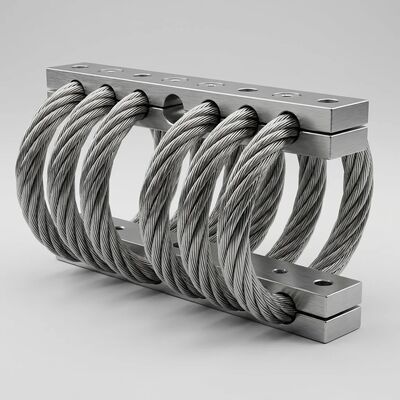

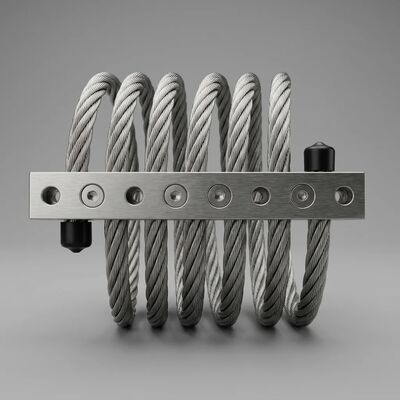

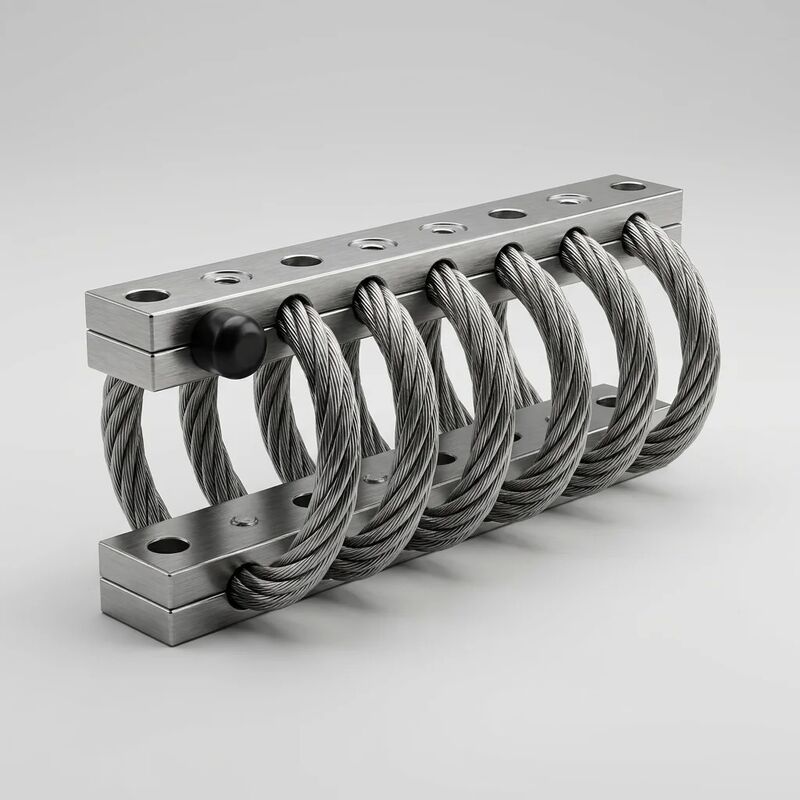

В основе JGX-1276D-278B лежит 8-петлевая спираль, образованная изТрос из нержавеющей стали SS304 диаметром 6,4 мм, 7×19 прядей. Эта многонитевая архитектура является ключом к его самоподдерживающемуся механизму демпфирования. Когда энергия вибрации поступает в крепление, отдельные провода внутри каждой жилы подвергаются микромасштабному скользящему движению относительно соседних проводов. ЭтотДемпфирование кулоновским трениемпреобразует механическую энергию непосредственно в тепло — без каких-либо жидкостей, без каких-либо изнашиваемых поверхностей, требующих пополнения, и без каких-либо вспомогательных компонентов, которые могут выйти из строя. Вся система демпфированияприсущийк самому тросу.

Всенаправленная амортизация

Геометрия винтового троса позволяет JGX-1276D-278B поглощать и рассеивать энергию ударов, поступающую отлюбое направление. Независимо от того, испытывает ли ваше оборудование переходные процессы, вызванные вертикальным падением, боковым ударом от маневров транспортного средства или крутильными колебаниями от вращающихся механизмов, изолятор реагирует прогрессивной, не достигающей дна характеристикой силы-отклонения. ПодСтатическая нагрузка 2–55 кг на крепление, собственная частота находится между5–8 Гц, при сухом трении обеспечивающем коэффициент демпфирования0,10–0,20что ограничивает резонансное усиление дониже 3,0-кратной входной амплитуды— эффективно предотвращать разрушительное усиление, которое возникает при использовании незадемпфированных или слегка демпфированных пружинных систем.

Прочная конструкция для сложных условий эксплуатации

Каждый компонент JGX-1276D-278B выбран и обработан для обеспечения максимальной долговечности:

• Проволочный канат: Нержавеющая сталь SS304, 7×19, правильная обычная укладка, электрополировка после формовки до Ra ≤ 0,4 мкм. Такая обработка поверхности сводит к минимуму места возникновения коррозии и обеспечивает стабильные характеристики трения между прядями на протяжении всего срока службы.
• Зажимные стержни: Алюминиевый сплав 6061-T6, жестко анодированный в соответствии с эквивалентом MIL-A-8625 типа III, обеспечивающий прочный электронепроводящий поверхностный слой, который предотвращает гальваническую коррозию между алюминиевым стержнем и канатом из нержавеющей стали во влажной или соленой атмосфере.
• Монтажный интерфейс: Сквозные отверстия диаметром 8,5 мм на обеих планках с прецизионным расширением подходят для стандартных креплений M8. Симметричная конструкция стержня позволяет выполнять установку в любой ориентации — горизонтальной, вертикальной или под углом — без ущерба для изоляционных характеристик.

Данные об экологической устойчивости

Рекомендации по установке и интеграции

Монтажная ориентация: JGX-1276D-278B одинаково работает в конфигурациях сжатия, сдвига или наклона на 45°. Для полезных нагрузок, которые в основном подвергаются вертикальному возбуждению, вертикальная установка (режим сжатия) оптимизирует грузоподъемность. Для применений со значительными боковыми возмущениями наклон на 45° обеспечивает сбалансированную жесткость по всем осям.

Момент затяжки болтов: Крепежные детали M8 класса 8.8 затянуты с моментом 20–25 Н·м. Используйте плоские шайбы с обеих сторон монтажной планки, чтобы равномерно распределить усилие зажима. Применяйте фиксатор резьбы средней прочности для установок, подверженных постоянной вибрации.

Установка нескольких креплений: Для стоек и шкафов для оборудования рекомендуется симметричная 4-точечная или 6-точечная схема монтажа. Для достижения оптимальных характеристик изоляции общая масса оборудования, разделенная на количество креплений, должна находиться в диапазоне 2–55 кг на изолятор.

Рекомендуемые области применения

Оборудование укрытий мобильной связи • Шкафы управления морской платформой • Станции операторов тяжелой промышленной техники • Генераторные и турбинные агрегаты • Электроника железнодорожных локомотивов • Системы мониторинга карьерных самосвалов • Релейные убежища для радиовещания и телекоммуникаций • Полезная нагрузка поисково-спасательных машин • Переносные энергоблоки для полевых госпиталей • Приборы для геофизических исследований • Вспомогательное оборудование морского машинного отделения • Приводы конвейеров холодильных складов

Мы предлагаем бесплатную техническую поддержку, включая определение характеристик отклонения нагрузки для вашей конкретной полезной нагрузки, отчеты об испытаниях многоосного вибростенда и модификации монтажных стержней по индивидуальному заказу. Свяжитесь с нашим техническим отделом продаж, чтобы обсудить ваши требования к изоляции и запросить образец для оценки.
