JGX-1276D-278B Всенаправленный изоляционный вибрационный изолятор для широкого диапазона частот нагрузки в экстремальных условиях

JGX-1276D-278B Вибрационный изолятор из проволочной веревки

Обзор продукции

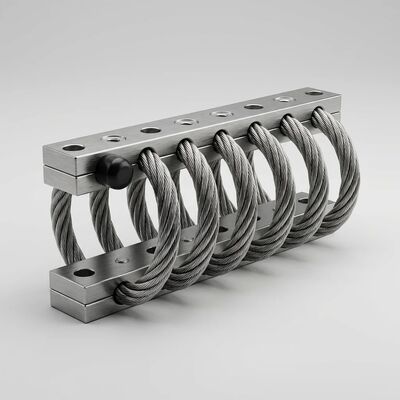

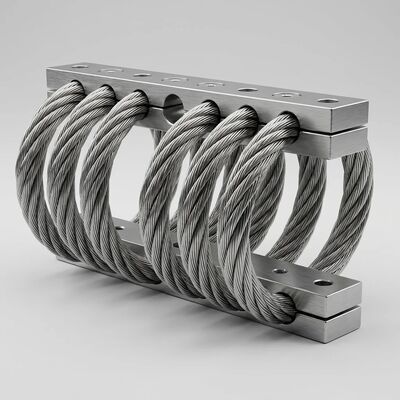

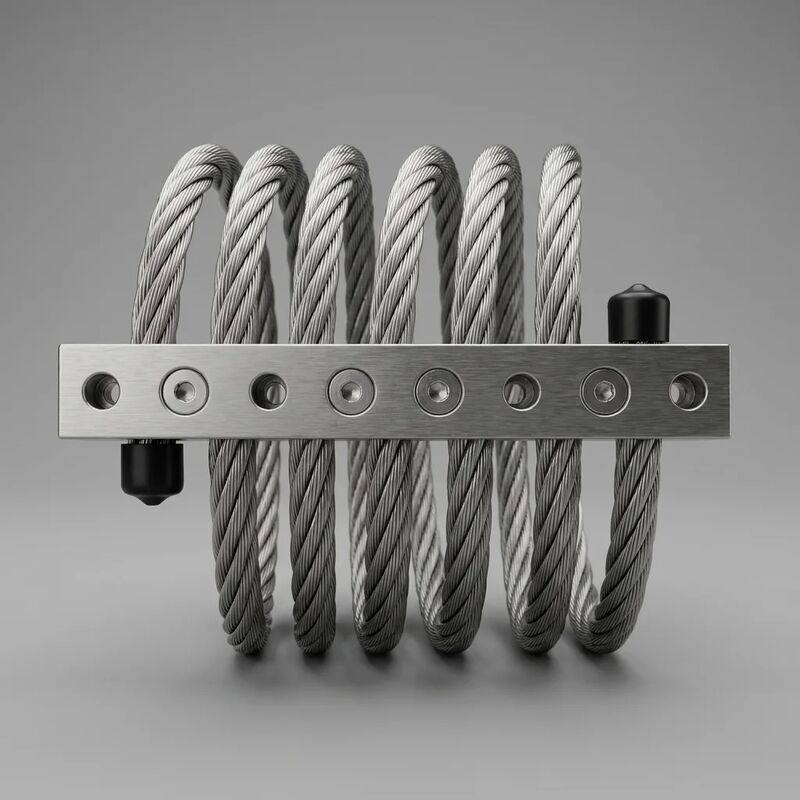

ВJGX-1276D-278BЭто вибрационный изолятор из нержавеющей стали, специально разработанный дляДинамическая изоляция во всех направленияхчерезширокий спектр нагрузки и частотЕе восьмицерепостный узел из проволоки SS304 симметрично закреплен между высокоточно обработанными штрихами из алюминиевого сплава, создавая надежный изоляционный элемент, работающий надежно от-70°C до +300°Cбез каких-либо эластомерных компонентов, которые разрушаются со временем.

Принцип изоляции во всех направлениях

В отличие от одноосевых пружинных или резиновых крепежей, JGX-1276D-278B использует спиральную геометрию проволочной веревки, которая одновременно уменьшает вибрацию ввсе шесть степеней свободы: три оси перемещения (напряжение/сжатие, боковое сдвижение в обоих направлениях) и три оси вращения (колебание, отклонение и откидыш).Это достигается с помощью механизма трения Кулона между отдельными проволочными нитями в каждой петле веревкиКогда изолятор деформируется под динамической нагрузкой, провода из нержавеющей стали скользят друг против друга.преобразование энергии кинетических вибраций в низкокачественную тепловую диссипацию посредством сухой амортизации трения.

Широкое покрытие нагрузки и частоты

Каждый блок JGX-1276D-278B поддерживаетдиапазон статической нагрузки 2 55 кг, с естественной частотой, сосредоточенной вокруг5 ‰ 8 ГцПрогрессивная, нелинейная кривая жесткости изолятора обеспечивает мягкое соответствие при низкой амплитуде, высокой частоте возбуждения, в то время как постепенное жесткость при высокоэнергетических ударных импульсах.Типичное соотношение затухания варьируется от0.10 к 0.20, с коэффициентом усиления резонанса ниже3.0при критических частотах, значительно превосходящих эквивалентные резиновые крепежи.что делает этот изолятор подходящим для чувствительных электронных полезных нагрузок и высокоточных приборов.

Материалы и строительство

Шнур SS304 диаметром 6,4 мм подвергается электрополированию после формирования, чтобы устранить микро трещины на поверхности, повысить коррозионную устойчивость,и поддерживать постоянное трение между нитями в течение миллионов циклов нагрузкиАлюминиевые сливочные зажимы имеют анодированные поверхности с точно пробитыми отверстиями, принимающими монтажные болты M8.Тепловая обработка с ослаблением напряжения применяется после завертывания для стабилизации геометрии спирали и предотвращения длительного ползения.

Способность к экстремальным условиям

Полностью металлическая конструкция исключает способы отказа, присущие эластомерным изоляторам: отсутствие отверждения резины при температуре ниже нуля,отсутствие смягчения или ползания при длительном воздействии высоких температурИзолятор выдерживает воздействие озона и ультрафиолетовых лучей.Испытания соляным спреем более 500 часов(эквивалент ASTM B117) без измеримой деградации, что делает его подходящим для морских установок, пустынных операций и арктических развертываний.гидравлические жидкости, и дизельное топливо без потери производительности.

Технические спецификации

Типичные применения

Off-road vehicle electronics enclosures • Shipboard navigation and communication consoles • Industrial generator set mounting platforms • HVAC compressor and chiller isolation • Railway signaling and track-side equipment • Seismic monitoring instrumentation • Aerospace ground support trailers • Mining and construction machinery operator cabins • Mobile CT and medical imaging systems

Свяжитесь с нашей инженерной командой для настройки нагрузки, отчетов о многоосевых испытаниях и ценообразования OEM.Мы предоставляем полную поддержку анализа вибрации, включая данные по кривой передачи и результаты моделирования конечных элементов по запросу.
