JGX-0956D-110A Специально разработанный вибрационный изолятор из проволочной веревки для полезной нагрузки с защищенной от сбоев конструкцией.

JGX-0956D-110A — Виброизолятор троса с учетом полезной нагрузки и отказоустойчивой блокировкой

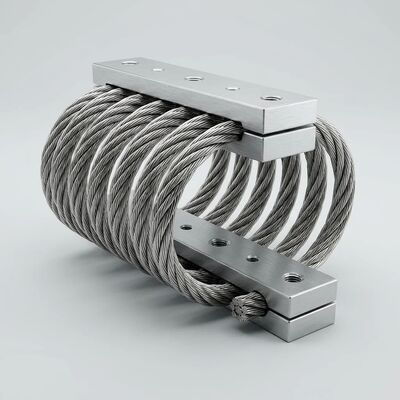

JGX-0956D-110Aпринципиально иной подход к виброизоляции. Вместо того, чтобы требовать, чтобы ваше оборудование соответствовало изолятору из каталога, изолятор спроектирован так, чтобы соответствовать вашему оборудованию. Каждое устройство поставляется сконфигурация катушки для конкретной полезной нагрузки— диаметр проволоки, количество витков, угол спирали и предварительная нагрузка — все рассчитано на основе предоставленного вами веса, координат центра тяжести и спектра возбуждения. Амеханическая предохранительная блокировкаинтегрирован непосредственно в конструкцию крепления, гарантируя, что даже при катастрофической перегрузке полезная нагрузка остается физически захваченной.

Как работает настройка для конкретной полезной нагрузки

Процесс настройки JGX-0956D-110A включает в себя три ввода данных от клиента:

• Масса полезной нагрузки и расположение ЦТ— общий вес оборудования плюс координаты x, y, z центра тяжести относительно плоскости крепления; это определяет статическую нагрузку на изолятор и необходимое распределение жесткости по многоточечной подвеске.
• Полоса частот возбуждения— доминирующие частоты вибрации, которые генерирует или принимает оборудование; затем собственная частота изолятора помещается как минимум на √2 ниже самой низкой частоты возбуждения, чтобы обеспечить передаваемость ниже единицы.
• Расположение болтов крепления и ограничения по оболочке- диаметр окружности болта или прямоугольная сетка, размер резьбы, доступная высота зазора и любые прилегающие препятствия, которые ограничивают площадь контакта с изолятором.

На основании этих входных данных рассчитывается геометрия катушки, чтобы разместитьсобственная частота в диапазоне 6–14 Гцсо статическим отклонением3–18 ммпри указанной полезной нагрузке. Полученная система обеспечивает эффективность изоляции.≥ 85% при резонансепо всем трем осям поступательного движения.

Безопасная блокировка: безопасность зависит от геометрии, а не от крутящего момента

Большинство виброопор используют болтовые соединения как единственное средство удержания полезной нагрузки. Ослабленный болт, сорванная резьба или невыполненная проверка крутящего момента могут привести к отсоединению оборудования — неприемлемый риск для подвесных установок, систем, установленных на транспортных средствах, или любого применения, где упавшая полезная нагрузка подвергает опасности персонал или соседнее оборудование.

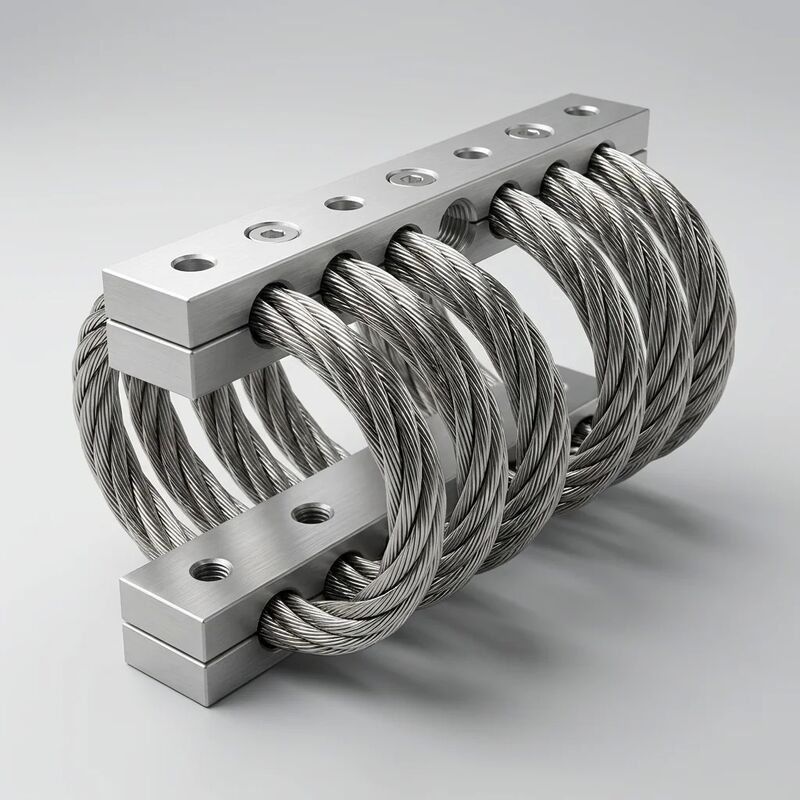

JGX-0956D-110A решает эту проблему с помощьюдвухрычажный механизм блокировки с принудительным замком:

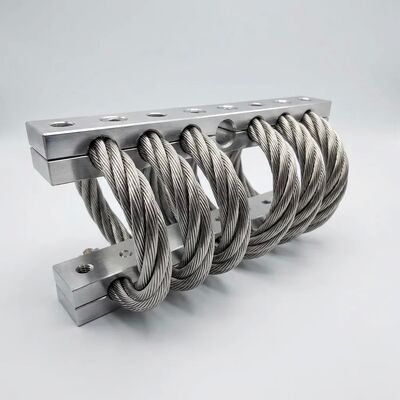

• Геометрический захват— две стопорные планки из закаленной нержавеющей стали проходят через механически обработанные пазы как в опорной плите, так и в кронштейне полезной нагрузки; после сборки стержни физически удерживают полезную нагрузку, даже если все крепежные болты полностью удалены
• Ограничение хода при перегрузке— фиксаторы также выполняют функцию жестких упоров, ограничивая максимальное сжимающее и растягивающее отклонение в расчетном безопасном диапазоне, предотвращая пластическую деформацию катушки во время ударов, превышающих номинальную нагрузку.
• Визуальное подтверждение безопасности- контрольная канавка, выточенная в каждой замковой планке, обеспечивает визуальный индикатор годности/непроходимости; Если канавка видна за поверхностью кронштейна, это означает, что в изоляторе произошел перебег, и его следует проверить.
• Нулевое дополнительное обслуживание— механизм блокировки не имеет движущихся частей, кроме самой катушки разъединителя; отсутствие штифтов, защелок, пружин или изнашиваемых поверхностей, требующих периодической смазки или замены

Предсказуемая производительность и линейность для уверенного проектирования системы

Данные валидации серийных блоков JGX-0956D-110A подтверждаютотклонение линейности нагрузки-прогиба ≤ ±5%во всем диапазоне номинальных нагрузок 1–800 кг. Такое почти линейное поведение является прямым следствием винтовой геометрии троса: в отличие от эластомеров, которые демонстрируют эффект Маллинза, эффект Пейна и сильную амплитудную зависимость, катушка из нержавеющей стали сохраняет постоянную жесткость независимо от истории возбуждения.

Для проектировщиков систем предсказуемая линейность означает:

• Упрощенное моделирование FEA— изолятор может быть представлен как линейный пружинно-демпферный элемент без подпрограмм нелинейного анализа материала или итеративных проверок сходимости.
• Уверенное многоосное прогнозирование— 3-осевая матрица жесткости, полученная в результате одноосного испытания, действительна для всех направлений нагрузки, что обеспечивает точное моделирование системы с 6 степенями свободы.
• Повторяемость от партии к партии— запасные изоляторы, заказанные спустя годы с той же характеристикой полезной нагрузки, будут соответствовать исходному комплекту в пределах допуска, что устраняет необходимость повторной настройки или повторной установки прокладок.

Технические характеристики

Где адаптация полезной нагрузки и защитная блокировка имеют наибольшее значение

• Подъёмники и крановые кабины— отказоустойчивая блокировка не подлежит обсуждению, если упавшая полезная нагрузка может ударить персонал, находящийся внизу; Настройка с учетом полезной нагрузки гарантирует, что качество езды в кабине соответствует стандартам комфорта оператора во всем диапазоне скоростей подъема.
• Стенды для испытания двигателей и трансмиссий— каждый вариант двигателя имеет разную массу и ЦТ; специально настроенные изоляторы предотвращают пересечение резонансов во время испытаний на развертку, а блокировка обеспечивает надежный барьер безопасности от отказа крепления при высоких оборотах
• Прецизионные координатно-измерительные машины (КИМ)— предсказуемая линейная жесткость позволяет включать передаточную функцию виброизоляции в бюджеты неопределенностей измерений; При настройке полезной нагрузки собственная частота значительно ниже помех, передаваемых от пола.
• Мобильные прицепы-генераторы и компрессоры— конструкция блокировки обеспечивает безопасность дорожного движения; индивидуальная настройка учитывает конкретный вес салазок и центр тяжести каждой конфигурации прицепа.
• Инструменты для полупроводниковой литографии и контроля пластин— субмикронная точность позиционирования требует изолирующих креплений с документально подтвержденными, повторяемыми характеристиками жесткости; JGX-0956D-110A обеспечивает линейность и стабильность партии, необходимые для квалификации чистых помещений.

Чтобы инициировать настройку JGX-0956D-110A для конкретной полезной нагрузки, укажите вес вашего оборудования, расположение центра тяжести, доминирующие частоты возбуждения и чертеж схемы расположения болтов. Наши инженеры по применению вернут адаптированную спецификацию и модель 3D STEP в течение 48 часов.
