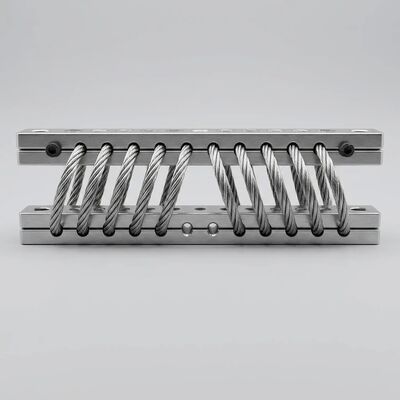

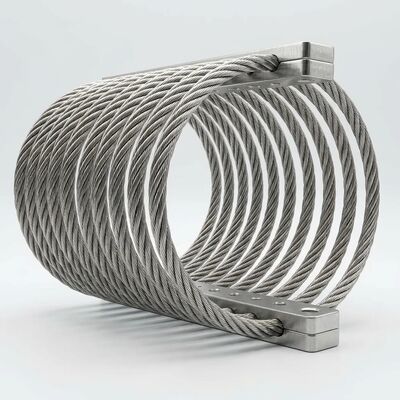

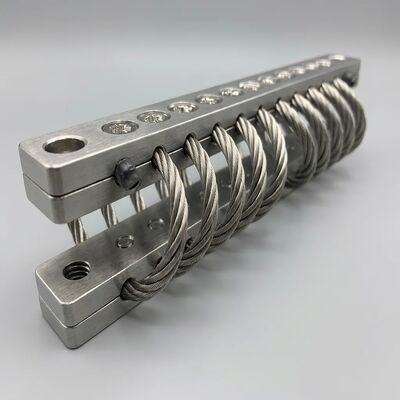

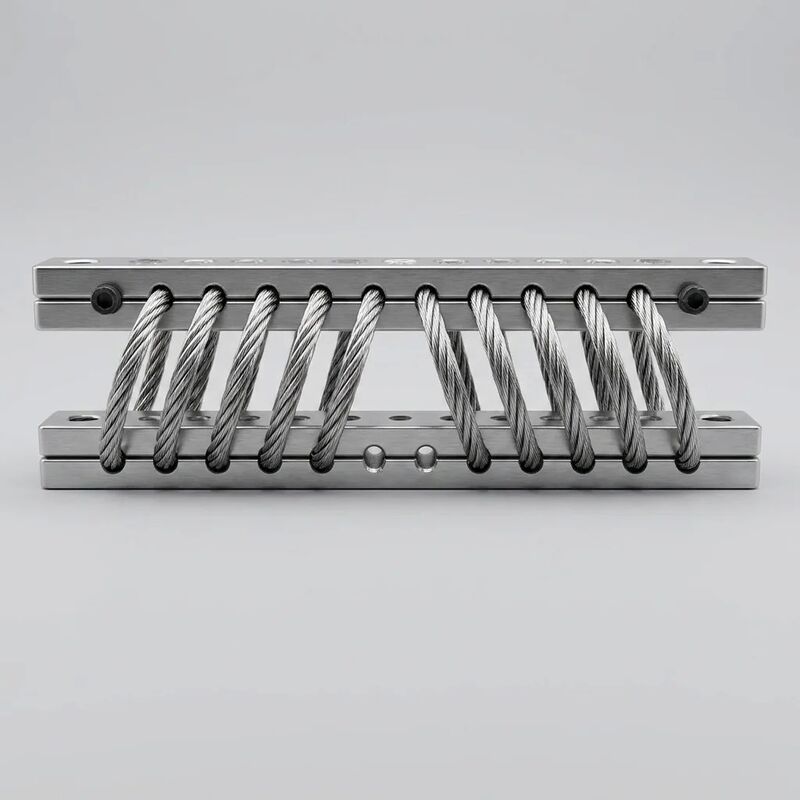

JGX-0480D-75A Виброизолятор для троса Нелинейное сглаживание Ослабление ударов Не требующий обслуживания длительный срок службы

JGX-0480D-75A Виброизолятор из троса – длительный срок службы, не требующий технического обслуживания, проверенное гашение ударов

JGX-0480D-75A Виброизолятор тросаобъединяеттехнология нелинейного поглощения ударовинеобслуживаемая цельнометаллическая конструкциядля обеспечения предсказуемого и длительного контроля вибрации в самых требовательных промышленных установках. Проверено противМИЛ-СТД-810Х(Аспекты экологической инженерии) иМИЛ-СТД-167-1А(Механические вибрации судового оборудования), этот изолятор демонстрирует структурную целостность и стабильность характеристик, необходимые для защиты критически важного оборудования, где доступ для технического обслуживания ограничен, а эксплуатационная надежность имеет первостепенное значение.

Нелинейное сглаживание и ослабление шока

• Адаптивная реакция жесткости:Геометрия спирального троса с 8 витками обеспечиваетнамеренно нелинейная кривая сила-перемещение. В нормальном рабочем диапазоне (0–70 % номинального отклонения) жесткость намеренно занижена и постепенно увеличивается, что обеспечивает превосходную постоянную виброизоляцию. При отклонении более 70% активируется эффект геометрической жесткости, обеспечиваяконтролируемое поглощение энергииэто предотвращает резкое падение на дно и ограничивает пиковую передаваемую силу во время ударов.
• Кулоновское демпфирование с пропорциональностью смещения:Трение между проводами в конструкции IWRC 7×19 создает демпфирование, которое увеличивается с увеличением амплитуды смещения. Этотсаморегулирующийся механизмобеспечивает низкое демпфирование (ζ ≈ 0,05) во время установившейся вибрации малой амплитуды для превосходной высокочастотной изоляции и высокое демпфирование (ζ ≈ 0,20) во время переходных ударов большой амплитуды для быстрого рассеивания энергии.
• Затухание ударного импульса:Измеренные испытания на переносимость ударов демонстрируютснижение пикового ускорения до 85%при входных полусинусоидальных импульсах массой 15 г (длительностью 11 мс) с незначительным остаточным смещением после удара. Трос в сборе возвращается в свое положение равновесия без постоянной фиксации, готовый к следующему циклу ударов.

Длительный срок службы без обслуживания

• Нулевые плановые интервалы обслуживания:Полное отсутствие резиновых, полимерных или жидкостных элементов устраняет все механизмы износа, которые определяют обычные графики замены изоляторов. Естьнечего смазывать, подтягивать, проверять на наличие трещин или заменятьна протяжении всего рейтинга >10&sup7; цикл усталостной жизни.
• 15-летний базовый срок службы:Ускоренные испытания на срок службы при комбинированном термоциклировании (от -60°C до +200°C), воздействии соляного тумана и механическом циклировании демонстрируютнет измеримой деградациив характеристиках отклонения нагрузки или характеристиках демпфирования после моделируемого 15-летнего периода эксплуатации. Электрополированная поверхность нержавеющей стали SS304 остается свободной от точечной коррозии, коррозионного растрескивания под напряжением или межкристаллитного разрушения.
• Простота установки:Монтаж одним болтом с помощью резьбовых шпилек M12 × 1,75 не требует установки прокладок, приспособлений для выравнивания или регулировки предварительного натяга. Изолятор самоцентрируется под весом статического оборудования и немедленно начинает обеспечивать предусмотренную проектом изоляцию без ввода в эксплуатацию или обкатки.

Проверка соответствия MIL-STD

• Соответствие MIL-STD-810H:JGX-0480D-75A был протестирован по методу 514.8 (вибрация) и методу 516.8 (удар) стандарта MIL-STD-810H, продемонстрировав стабильные характеристики изоляции в указанных диапазонах частот и амплитуд. Температурное воздействие по методу 501.7 (высокая температура) и методу 502.7 (низкая температура) подтверждает работоспособность в диапазоне от -60°C до +200°C без ухудшения характеристик.
• Соответствие MIL-STD-167-1A:Испытания на вибрацию типа I (вибрация судового оборудования от окружающей среды) подтверждают способность изолятора защищать оборудование от корпусной вибрации в диапазоне частот 4–50 Гц с измеренной коэффициентом передачи ниже 2,0 по всему спектру испытаний при номинальной нагрузке.
• Проверка коррозии в соляном тумане:Выдерживает более 500 часов воздействия нейтрального соляного тумана согласно ASTM B117 без образования красной ржавчины на тросе или удерживающих стержнях из нержавеющей стали SS304, что подтверждает пригодность для морских, морских и прибрежных промышленных сред.

Технические характеристики

Целевые приложения

• Судовое и морское оборудование:Защищает насосы, вентиляторы, шкафы управления и вспомогательное оборудование от вибрации, передаваемой корпусом, и ударов, вызванных волнами на коммерческих судах, морских платформах и плавучих производственных объектах. Испытания MIL-STD-167-1A подтверждают работоспособность в условиях вибрации на судне с частотой 4–50 Гц.
• Промышленные аварийные и резервные системы:Изолирует агрегаты пожарных насосов, аварийные генераторные установки и системы бесперебойного питания (ИБП), где техническое обслуживание нецелесообразно, а оборудование должно надежно запускаться после многих лет простоя в некондиционированных средах.
• Тяжелое мобильное оборудование:Обеспечивает виброизоляцию креплений кабины оператора, корпусов электронного управления и компонентов гидравлических систем строительной техники, сельскохозяйственных комбайнов и погрузочно-разгрузочных машин, работающих в условиях непрерывных ударов и вибрации.
• Критическое оборудование технологического завода:Защищает турбинные насосы, высокоскоростные центрифуги и прецизионное дозирующее оборудование на предприятиях химической, фармацевтической и пищевой промышленности с непрерывным процессом, где незапланированные простои влекут за собой серьезные последствия для производства и безопасности.
• Применение сейсмической защиты:Нелинейная характеристика жесткости обеспечивает эффективную изоляцию во время нормальной работы, в то время как прогрессивная жесткость ограничивает смещение оборудования во время сейсмических явлений, обеспечивая присущую сейсмическую устойчивость без отдельных амортизаторов или ограничителей.
• Оборудование транспортной инфраструктуры:Изолирует шкафы железнодорожной сигнализации, двигатели вентиляторов туннельной вентиляции, оборудование для мониторинга компенсаторов мостов и электронику системы управления движением от непрерывной вибрации, вызванной движением транспорта, и циклов теплового расширения.

Обязательства ECER по обеспечению качества:Каждый JGX-0480D-75A производится в соответствии с ISO 9001:2015 с возможностью отслеживания отдельной партии и документацией по испытаниям. Мы предоставляембесплатная инженерная поддержка приложенийвключая расчеты выбора нагрузки, построение кривой проводимости и помощь в интеграции 3D CAD.Свяжитесь с нами сейчасчтобы обсудить ваши конкретные требования к изоляции от ударов и вибрации, запросить отчеты об испытаниях или получить конкурентоспособное объемное предложение с подтверждением времени выполнения заказа.
