JGX-0480D-75A Виброизолятор из троса. 100% металлическая конструкция. Нестарение. Одновременная многоосная изоляция.

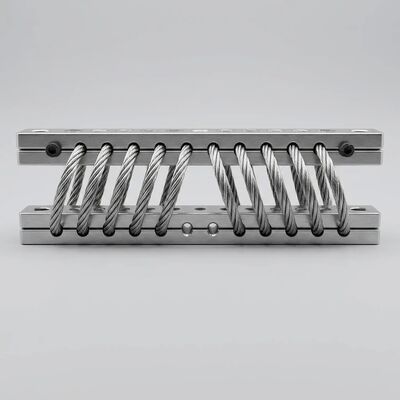

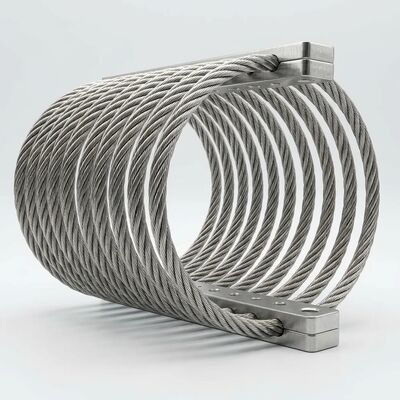

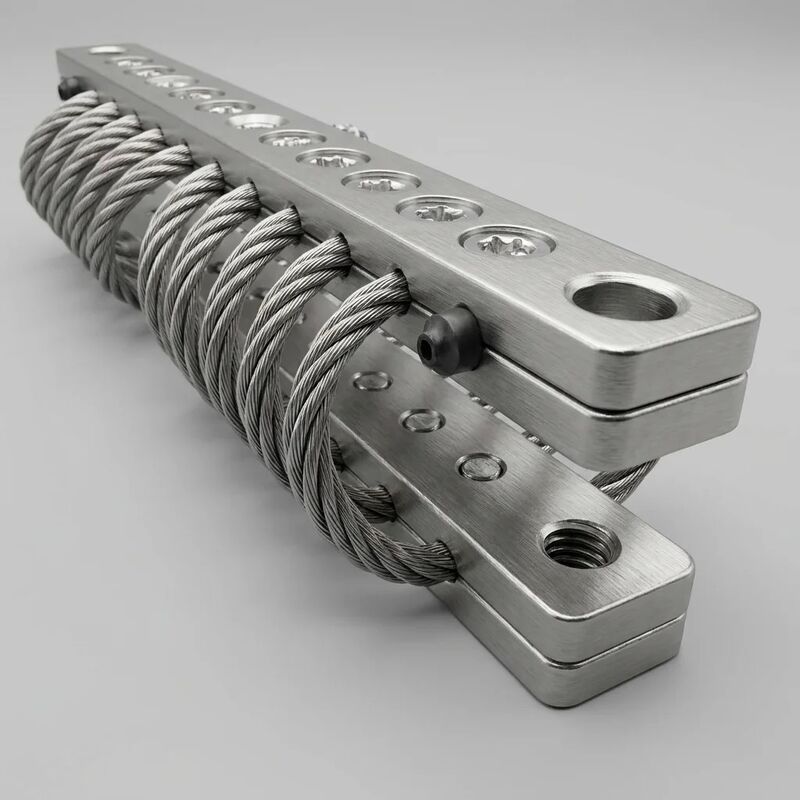

JGX-0480D-75A Виброизолятор из троса – 100% металлическая конструкция с нулевым старением

JGX-0480D-75A Виброизолятор тросаразработан на основе фундаментального принципа проектирования:устраните все компоненты, которые могут стареть, деградировать или смещаться с течением времени. В отличие от обычных виброизоляторов, в состав которых входят резиновые, полиуретановые, силиконовые или заполненные жидкостью элементы, в этом изоляторе используются100% металлическая конструкцияповсюду — трос из нержавеющей стали 304 конструкции IWRC 7×19, удерживающие стержни из нержавеющей стали 304 и зажимы из алюминиевого сплава с гидравлическим обжатием. Результатом является изоляционное решение, которое обеспечиваетидентичные характеристики контроля вибрации в первый день и в десять тысяч дней, с нулевым отклонением производительности, обусловленным старением материала.

100% металлическая конструкция: преимущество нулевого старения

• Отсутствие механизмов деградации эластомера:Резиновые и полиуретановые опоры неизбежно подвергаются растрескиванию под действием озона, охрупчиванию под воздействием ультрафиолета, термическому окислению, остаточной деформации при сжатии и миграции пластификаторов. Конструкция JGX-0480D-75A исключает все пять режимов отказа, обеспечивая истинную эффективность.установка «установил и забыл»без планового интервала замены.
• Постоянная жесткость на протяжении десятилетий:Эластомерные изоляторы обычно демонстрируют увеличение жесткости на 15–30% в течение 5 лет из-за сшивания и затвердевания. Цельнометаллический JGX-0480D-75A сохраняет своикривая нагрузки-прогиба в пределах ±3% допускана протяжении >10&sup7; расчетный срок службы цикла, подтвержденный исследованиями корреляции ускоренного старения.
• Отсутствие хладотекучести или деформации ползучести:В отличие от креплений на основе полимеров, которые постепенно деформируются при постоянной статической нагрузке, канат из нержавеющей стали SS304 демонстрирует незначительную ползучесть (<0,1 мм постоянный наборпосле 1000 часов работы при номинальной нагрузке сжатия), сохраняя центровку оборудования и монтажную геометрию.

Одновременная многоосная изоляция

• Спиральная конфигурация с 8 катушками:Оптимизированная геометрия 8 витков и диаметр троса 4,8 мм обеспечиваютсбалансированная жесткость во всех шести степенях свободы(3 поступательных + 3 вращательных), что позволяет одной модели изолятора справляться со сложными разнонаправленными вибрациями без необходимости отдельных осевых и боковых креплений.
• Прогрессивная реакция на отклонение нагрузки:Каждая катушка независимо вносит вклад в общую характеристику силы-перемещения. При вибрации малой амплитуды катушки реагируют низкой динамической жесткостью, обеспечивая превосходную изоляцию. При ударной нагрузке трение между проводами и геометрическая жесткость в совокупности обеспечиваютпрогрессивное поглощение энергиибез дна и жестких остановок.

Нелинейное сглаживание и ослабление шока

• Амплитудно-зависимое демпфирование:Механизм кулоновского трения, присущий многопроволочному канату 7×19, создаетдемпфирование пропорционально амплитуде смещения. Непрерывная вибрация малой амплитуды приводит к низкому демпфированию (сохраняя эффективность изоляции выше 90%), тогда как удары большой амплитуды активируют сильное демпфирование (быстрое рассеивание энергии, предотвращающее резонансное усиление).
• Переход жесткости от мягкого к жесткому:Спиральная геометрия обеспечиваетнелинейная кривая жесткостикоторый намеренно мягок в нормальном рабочем диапазоне и постепенно становится жестче, превышая 70% номинального прогиба. Эта характеристика предотвращает внезапное увеличение жесткости (эффект упрочняющей пружины), которое может вызвать сдвиг частоты и потерю изоляции в линейных пружинных креплениях.

Технические характеристики

Промышленное применение

• Тяжелые промышленные компрессорные установки:Изолирует большие поршневые и центробежные компрессорные агрегаты (50–500 кВт) на нефтехимических, газоперерабатывающих и воздухоразделительных заводах, где доступ к замене монтажа затруднен и дорог.
• Энергетическое оборудование:Обеспечивает виброизоляцию на весь срок службы генераторных установок с дизельными и газовыми двигателями мощностью от 50 до 1000 кВА, защищая радиаторные сборки, подшипники генератора и системы управления от вибрационной усталости, вызванной двигателем.
• Вспомогательные морские двигательные системы:Изолирует насосные агрегаты, теплообменники, топливные сепараторы и компрессорные агрегаты в машинных отделениях, где повышенная соленая влажность быстро разрушает обычные эластомерные опоры — цельнометаллическая конструкция обеспечивает присущую им устойчивость к коррозии.
• Приводные станции горных конвейеров:Справляется с сочетанием постоянной вибрации ремня и периодических ударных нагрузок от ударов материала в точках передачи, поддерживая соосность привода при удаленных операциях с минимальным доступом для обслуживания.
• Сталелитейное и тяжелое ковочное оборудование:Защищает гидравлические силовые агрегаты, электрические шкафы управления и панели приборов рядом с ковочными молотами, прокатными станами и электродуговыми печами, где сила удара превышает 10 g.

Преимущество производства ECER:Каждый JGX-0480D-75A производится в соответствии с процессами, сертифицированными по стандарту ISO 9001:2015, с индивидуальной проверкой кривой зависимости нагрузки от прогиба. Наша команда инженеров предоставляет бесплатноемодальный анализ и прогнозирование проводимостипод конкретные параметры вашего оборудования.Свяжитесь с нами сегоднятехнические характеристики, модели 3D STEP или оптовые цены OEM.
