JGX-0400D-37A Виброизолятор троса Превосходный контроль ударов Прочная коррозионностойкая конструкция

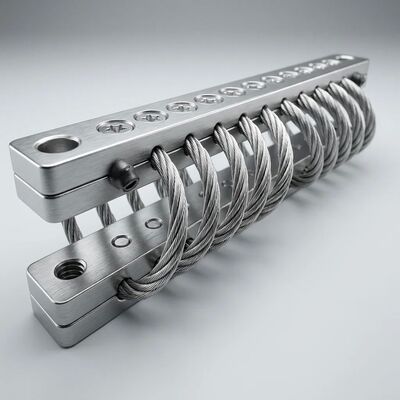

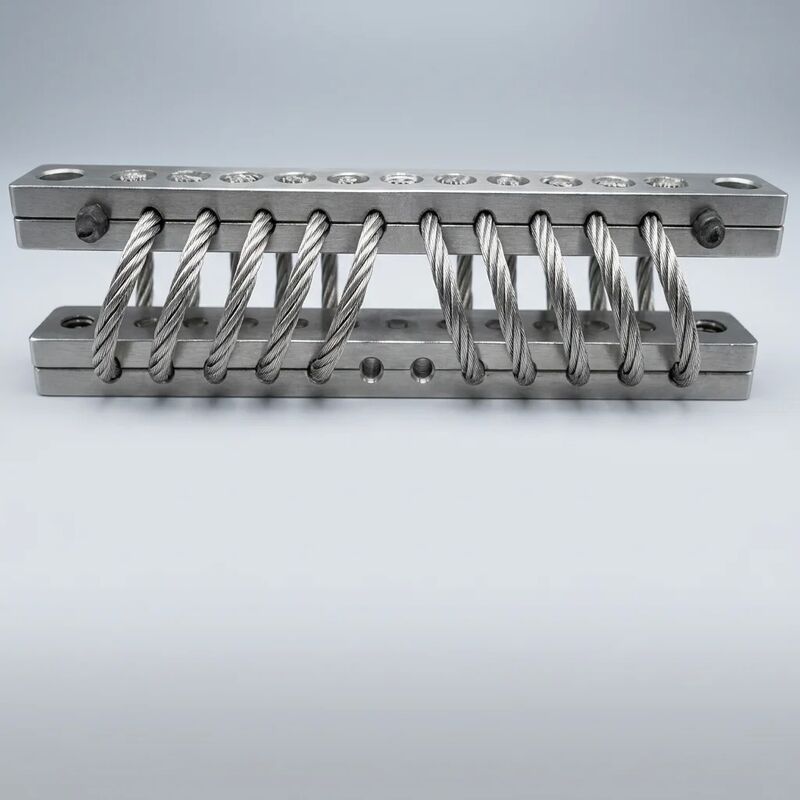

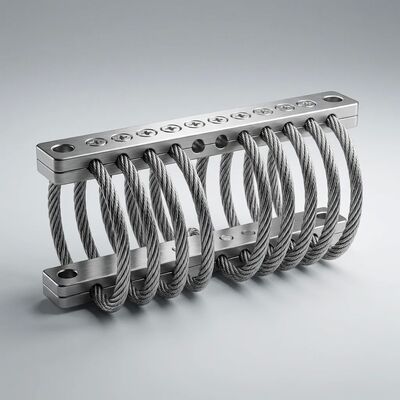

JGX-0400D-37A Вибрационный изолятор из проволочного каната

ВJGX-0400D-37A Вибрационный изолятор из проволочной веревкипредставляет собой точное инженерное решение для требовательных требований промышленной вибрационной изоляции.Нержавеющая сталь 304 (UNS S30400)с7×19 IWRC (независимое ядро проволоки)В конструкции, этот изолятор обеспечивает предсказуемое, повторяемое ослабление ударов и амортизацию вибраций по нескольким осьям нагрузки.Электрополированная поверхность повышает как коррозионную устойчивость, так и эстетическую консистенцию для интеграции OEM.

Инженерные и дизайнерские особенности

• Специализированная геометрия спиральной катушки:Конфигурация 6 катушек с проволокой диаметром 4,0 мм оптимизирована для обеспеченияестественный диапазон частот 515 Гцпри номинальной статической нагрузке, эффективно изолируя нарушения выше 7 ‰ 21 Гц (√2 × естественная частота).соотношение затухания 0,12 ‰ 0.20обеспечивает быстрое рассеивание энергии при переходных шоковых явлениях.
• Управление многоосевой нагрузкой:Проектировано для одновременной изоляции при сжатии (50 500 кг), напряжении (30 300 кг) и режимах сдвига.соотношение динамической и статической жесткостиостается ниже 1.5:1, обеспечивая постоянную производительность в разных амплитудах возбуждения без затвердевания или смягчения нелинейности.
• Целостность материала и защита от коррозии:Нержавеющая сталь 304 основной материал в сочетании с электрополированной обработки поверхности достигает>500 часов нейтральной солевой стойкостиАлюминиевая сплав сдерживающие зажимы гидравлически сжаты под контролируемым давлением, чтобы предотвратить скольжение проволоки и сохранить единообразие силы зажима по всей сборке.
• Оптимизированное для усталости строительство:Модель натяжения проволоки распределяет натяжение на 133 отдельных проволоки (7 проволок × 19 проволок), обеспечивая>10&sup7; циклы нагрузкиПолнометаллическая конструкция исключает эластомерное старение, ползучие или сжатие, встречающиеся в резиновых крепежах.

Полные технические спецификации

Рекомендуемые применения

• Комплексы промышленных генераторов:Изолирует вибрацию двигателя от 15 кВА до 500 кВА дизельных и газовых генераторов, защищая ядра радиатора и электронику панели управления от усталости.
• Оборудование для HVAC и обработки воздуха:Уменьшает передачу шума от центробежных вентиляторов, охлаждающих башен и холодильных установок в коммерческих и промышленных зданиях.
• Компрессор и насос:Обеспечивает надежную вибрационную изоляцию для компрессоров с винтовыми и вращающимися винтами, работающих при 800-3600 оборотов в минуту, поддерживая выравнивание в условиях динамической нагрузки.
• Оборудование для горнодобывающих предприятий:Защищает вибрирующие экраны, основы двигателей дробителей и конвейерные приводы от высокоамплитудных ударных нагрузок в среде добывающей промышленности.
• Машины морской машинной комнаты:Выдерживает солёную атмосферу и постоянное воздействие влаги в моторных помещениях морских судов, насосных отсеках и помещениях вспомогательных машин.
• Железнодорожная сигнализация и железнодорожные шкафы:Углубляет вибрацию, вызванную рельсом, при частотах источника 20 ∼ 200 Гц, обеспечивая надежную работу чувствительного электронного оборудования для блокировки и связи.

Обеспечение качества:Каждый изолятор JGX-0400D-37A проходит 100-процентную измеренную проверку, проверку кривой статической нагрузки и визуальную проверку качества поверхности перед отправкой.диаметры проволочных канатов, и конфигурации монтажа доступны через нашу инженерную службу OEM / ODM.Свяжитесь с нами сегодняс вашими спецификациями оборудования для индивидуального предложения вибрационной изоляции и конкурентной объемной котировки.
