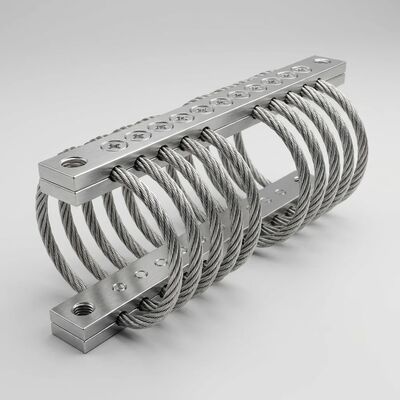

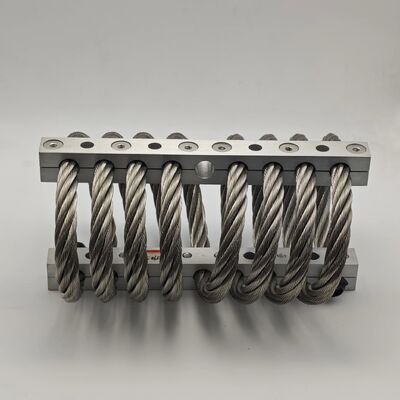

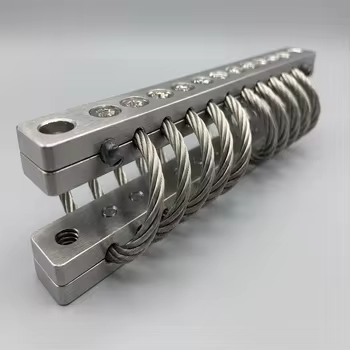

JGX-0320D-22A Имуноустойчивый вибрационный изолятор из проволочной веревки для экстремальной среды с высоким контролем резонанса с ослаблением

JGX-0320D-22A Виброизолятор для троса, устойчивый к экстремальным условиям окружающей среды

Обзор продукта

JGX-0320D-22A — этоВиброизолятор троса, устойчивый к экстремальным условиям окружающей средыквалифицирован дляМИЛ-СТД-810стандарты сКонтроль резонанса с высоким демпфированием D-класса. Специально созданный для применений, где обычная изоляция не работает — арктический холод, жара пустыни, насыщенная солью морская атмосфера, химически агрессивные промышленные среды — этот изолятор обеспечивает калиброванное затухание вибрации в диапазоне от -70°C до +300°C с нулевым дрейфом производительности. Улучшенный коэффициент демпфирования класса D, составляющий 0,20–0,30 C/Cc, обеспечивает коэффициент передачи ниже 3,0 при резонансе, обеспечивая критический запас прочности против катастрофического усиления, которое разрушает чувствительную полезную нагрузку во время событий многочастотного возбуждения. Квалификационные испытания по стандарту MIL-STD-810, метод 514.6 (вибрация) и метод 516.6 (удар), подтверждают работоспособность в стандартизированных условиях воздействия окружающей среды, что дает разработчикам систем уверенность в развертывании в экстремальных условиях.

Ключевые особенности

• Квалификация MIL-STD-810:Проверено по методу 514.6 (вибрация) и методу 516.6 (удар) стандарта MIL-STD-810, предоставляя документированные доказательства испытаний для программ квалификации системы. Такая квалификация, основанная на стандартах, устраняет необходимость в специальных испытаниях на воздействие окружающей среды при интеграции изолятора в конструкции оборудования повышенной прочности.
• Устойчивость к экстремальным условиям окружающей среды:Цельнометаллическая конструкция из 316L принципиально невосприимчива к механизмам деградации, которые разрушают обычные изоляторы: нет охрупчивания под воздействием ультрафиолета, набухания от влаги, термического размягчения, химического воздействия. Электрополированная и пассивированная поверхность выдерживает более 1000 часов воздействия солевого тумана (ASTM B117) без образования красной ржавчины.
• Улучшенный контроль резонанса с высоким демпфированием:Профиль класса D обеспечивает демпфирование 0,20–0,30 C/Cc, что на 30–50 % лучше, чем у стандартных тросовых изоляторов. Такое повышенное демпфирование подавляет структурный резонанс во время развертки частоты, случайную вибрацию и многомодовое возбуждение, защищая полезную нагрузку от 10-30-кратного коэффициента усиления, возникающего на незатухаемых собственных частотах.
• Выживаемость при ударе 30 г:Проверенная защита от кратковременных ударов пиковой нагрузкой до 30 г (полусинусоидальный импульс 11 мс), подходит для оборудования, подвергающегося падениям, ударным нагрузкам транспортных средств и ударам при транспортировке. Кулоновский механизм демпфирования трением преобразует энергию удара в тепло в течение миллисекунд, ограничивая ускорение полезной нагрузки до допустимого уровня.
• Широкий спектр покрытия:Собственная частота 7–12 Гц с эффективностью изоляции >95 % выше 30 Гц обеспечивает комплексную защиту от низкочастотной вибрации при транспортировке за счет высокочастотного возбуждения, вызванного машинным оборудованием — один изолятор охватывает весь рабочий спектр.
• Пассивная надежность более 20 лет:Рассеяние энергии чисто механическое — трение между нитями без расходных материалов. Никаких гидравлических жидкостей, вязкоупругих полимеров и пневматических элементов. Демпфирующий механизм является постоянным и не требует обслуживания в течение 20+ лет расчетного срока службы.

Приложения

• Удаленные станции экологического мониторинга (арктические, пустынные, тропические)
• Системы безопасности морской платформы и панели аварийного отключения
• Наземное вспомогательное оборудование и испытательная аппаратура гражданской аэрокосмической отрасли
• Сети сейсмического мониторинга и массивы датчиков раннего предупреждения
• Высокоскоростная система контроля тяги на рельсах и бортовая сигнальная электроника
• Системы автоматизации и мониторинга судового машинного отделения
• Шкафы АСУ ТП и распределенной системы управления химическим заводом
• Автоматизация горного дела, телеметрия и инфраструктура связи

Технические характеристики

Почему стоит выбрать JGX-0320D-22A

Если спецификация вашего оборудования требует подтвержденной экологической квалификации и вы не можете позволить себе затраты NRE на разработку индивидуальной изоляции, JGX-0320D-22A-02 обеспечиваетготовое решение, соответствующее стандарту MIL-STD-810с полной отслеживаемостью. Профиль с высоким демпфированием класса D обеспечивает дополнительный запас производительности, который учитывает реальные изменения условий установки — жесткость монтажной поверхности, смещения центра тяжести полезной нагрузки и сценарии комбинированной нагрузки, которые ухудшают производительность узкооптимизированных изоляторов. В сочетании с конструкцией из стали 316L, рассчитанной на более чем 1000 часов воздействия солевого тумана, этот изолятор можно с уверенностью использовать для проектов, начиная от прибрежной промышленной автоматизации и заканчивая удаленными арктическими станциями мониторинга — везде, где условия окружающей среды могут разрушить обычное крепление в течение одного сезона. Для групп инженеров и закупщиков, стремящихся снизить квалификационный риск при сохранении жестких графиков реализации проекта, JGX-0320D-22A является квалифицированным и доступным ответом.
