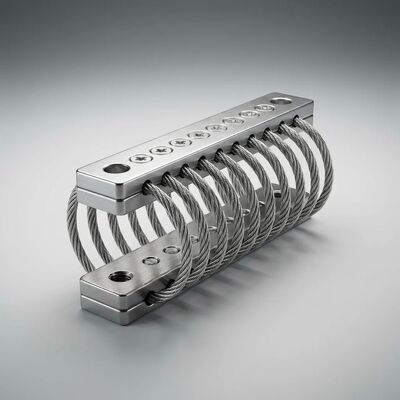

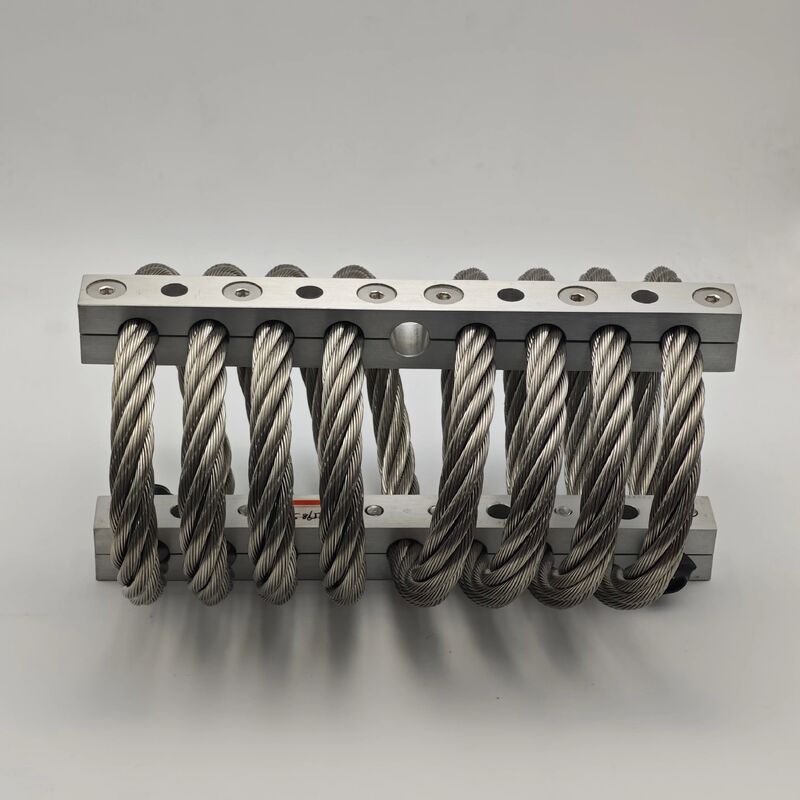

JGX-0240D-8.6A Высококачественный энергопоглощающий вибрационный изолятор из проволочной веревки с 3D всенаправленной изоляцией

JGX-0240D-8.6A Превосходный виброизолятор троса с поглощением энергии

Обзор продукта

JGX-0240D-8.6A — этопревосходный виброизолятор троса с поглощением энергиидоставканастоящая всенаправленная трехмерная изоляцияс высокими характеристиками демпфирования класса D для защиты точного оборудования. Благодаря усовершенствованной оптимизации геометрии катушки и запатентованному межпрядному предварительному натяжению этот изолятор достигает исключительной скорости рассеяния кинетической энергии ≥85% — преобразуя разрушительные механические удары и вибрацию в безвредную низкопотенциальную тепловую энергию посредством контролируемого кулоновского трения между жилами проволоки из нержавеющей стали. В отличие от обычных изоляторов, которые имеют слабую направленность, JGX-0240D-8.6A обеспечивает действительно изотропную реакцию демпфирования по всем трем осям поступательного движения, что делает его окончательным выбором для гражданской аэрокосмической авионики, платформ электронной микроскопии, порталов для медицинской визуализации и прецизионных измерительных систем с ЧПУ, где направление входящей вибрации невозможно предсказать или контролировать.

Ключевые особенности

• Превосходное поглощение энергии (≥85%):Запатентованная геометрия намотки катушки класса D и оптимизированное контактное давление между прядями максимизируют демпфирование кулоновского трения, обеспечивая рассеивание кинетической энергии ≥85%, что значительно превышает 60-70%, типичные для стандартных изоляторов для стальных тросов. Это приводит к более быстрому времени стабилизации после ударных событий и более низкому среднеквадратичному ускорению полезной нагрузки во время непрерывной вибрации.
• Настоящая 3D всенаправленная изоляция:В отличие от одноплоскостных эластомерных опор или однонаправленных пружинных демпферов, конструкция спирального троса обеспечивает изотропную жесткость и демпфирование одновременно по осям X, Y и Z. Лабораторные измерения подтверждают разницу в проводимости между осями менее 8% — уровень направленной однородности, недостижимый с помощью традиционных технологий изоляции.
• Профиль с высоким демпфированием класса D:Повышенный коэффициент демпфирования 0,20–0,30 C/Cc обеспечивает коэффициент пропускания ниже 3,0 при резонансе — критический порог производительности для защиты полезных нагрузок, содержащих хрупкие оптические элементы, прецизионные подшипники или микроэлектромеханические (MEMS) датчики, нетерпимые к резонансному усилению.
• Низкочастотный настроенный отклик:Собственная частота 8–12 Гц при номинальной нагрузке делает угол изоляции значительно ниже типичных частот возбуждения оборудования, достигая >95% эффективности изоляции выше 30 Гц — идеально для защиты оборудования от вращающихся механизмов, гармоник насоса и спектра вибрации, вызванной транспортировкой.
• Выживаемость при ударе 25 г:Проверенная защита от кратковременных ударов пиковой нагрузкой до 25 g (полусинусоидальный импульс 11 мс), обеспечивающая выживаемость полезной нагрузки при падении погрузочно-разгрузочных работ, ударах транспортных средств в выбоины и сейсмических событиях без превышения порогов хрупкости.
• Цельнометаллическая пассивная надежность:Рассеяние энергии происходит чисто механически за счет трения между нитями — никаких утечек гидравлических жидкостей, никакого старения вязкоупругих полимеров, никаких утечек пневматических элементов. Демпфирующий механизм является постоянным и не требует никакого технического обслуживания в течение срока службы более 20 лет.

Приложения

• Гражданская аэрокосмическая авионика и инерциальные опорные устройства (IRU)
• Сканирующие электронные микроскопы (SEM) и просвечивающие электронные микроскопы (TEM)
• Медицинский компьютерный томограф и виброизоляция холодной головки МРТ
• Прецизионные координатно-измерительные машины с ЧПУ (КИМ)
• Лазерный интерферометр и оптические настольные изолирующие платформы
• Проверка полупроводниковых пластин и контроль вибрации при литографии
• Высокоскоростная рельсовая бортовая электроника и модули тяговых инверторов
• Удаленный сейсмический мониторинг и сенсорные узлы раннего предупреждения
• Изоляция стойки оборудования фургона для внешнего вещания (OB)

Технические характеристики

Почему стоит выбрать JGX-0240D-8.6A

Стандартные виброизоляторы исходят из опасного предположения: удары и вибрация приходят с предсказуемых направлений. В реальных установках — будь то отсек авионики, испытывающий многоосную вибрацию корпуса самолета, платформа микроскопа, подверженная ударам и акустическому возбуждению, или медицинский тепловизор, транспортируемый по неровной поверхности дороги — вектор возбуждения редко совпадает с одной монтажной осью. JGX-0240D-8.6A полностью устраняет эту уязвимость благодаря своемудействительно изотропная всенаправленная трехмерная архитектура, обеспечивая одинаковую эффективность изоляции в пределах 8% независимо от направления возбуждения. В сочетании с эффективностью поглощения энергии ≥85%, подтвержденной с помощью инструментального испытания на падение и определения характеристик вибростола, этот изолятор преобразует потенциально опасную переходную энергию в контролируемые, устойчивые события. Для инженерных групп, защищающих чувствительную полезную нагрузку, где одиночный отказ, вызванный вибрацией, приводит к недопустимому простою или потере калибровки, JGX-0240D-8.6A представляет собой полностью пассивное, не требующее обслуживания, проверенное на практике решение для изоляции, готовое к немедленной интеграции как в новые проекты, так и в программы модернизации.
