Противовибрационный демпфер веревочки провода

Гальванизированный вибрационный изолятор из стальной проволоки с частотой изоляции от 5 до 100 Гц для многонаправленной защиты от вибраций

Гальванизированный вибрационный изолятор из стальной проволоки с частотой изоляции от 5 до 100 Гц для многонаправленной защиты от вибраций

Название бренда:	Hoan
Model Number:	JGX-0648A-36A
минимальный заказ:	4
Условия оплаты:	MoneyGram, Western Union, T/T, D/P, D/A, L/C

Детальная информация

Описание продукта

Детальная информация

Место происхождения:

Китай

Сертификация:

ISO9001:2015

Рабочая температура:

-55 ~ +120

Общая ширина:

50 мм

Вибрационный тип изоляции:

Пассивный

Диапазон частот изоляции:

От 5 Гц до 100 Гц

Аксессуары:

Осевая жесткость:

50N/мм

Проволочный веревочный материал:

Оцинкованная сталь

Диаметр проволоки:

6.4 мм

Послегарантийное обслуживание:

Онлайн-поддержка

Диапазон нагрузки:

2-4,8 кг

Функции:

Ставить отверстия на якорь; Масло Resis

Коррозионная стойкость:

Размер монтажной нитки:

Ориентация установки:

Вертикальный или горизонтальный

Выделить:

изолятор из оцинкованной стали

многонаправленный вибрационный изолятор

Вибрационный изолятор 5-100 Гц

Описание продукта

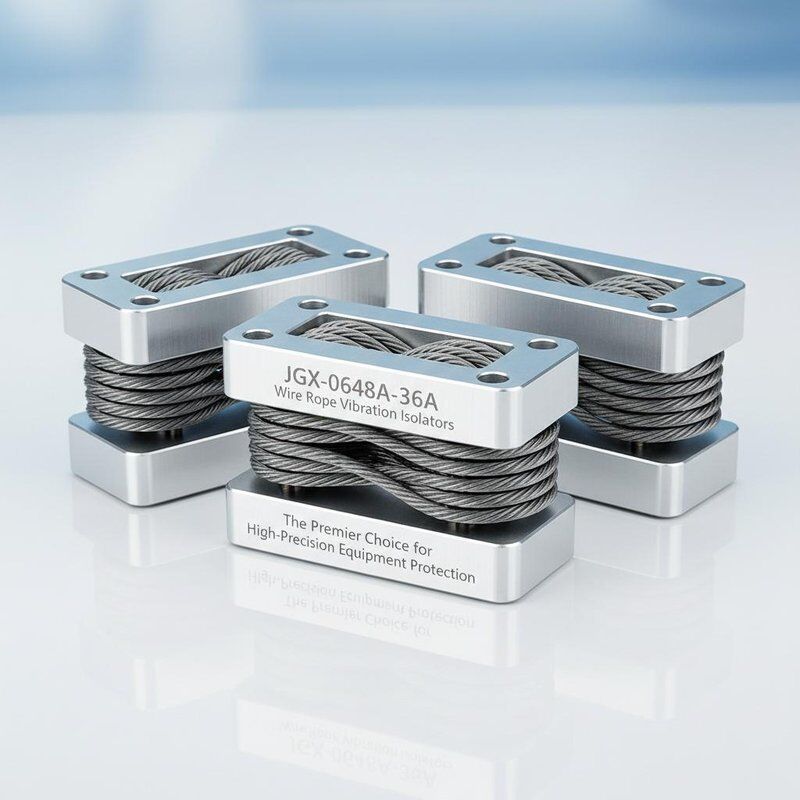

Виброизоляторы из стального троса JGX-0648A-36A

Превосходный выбор для защиты высокоточного оборудования

Обзор серии JGX-0648A

Виброизоляторы из стального троса серии JGX-0648A от Xi'an Hoan Microwave Co., Ltd. стали превосходным выбором для защиты высокоточного оборудования от вибрации благодаря своему военному качеству. Благодаря специально разработанной спиральной конструкции из стального троса, эти изоляторы обеспечивают многонаправленную виброизоляцию, эффективно снижая воздействие вибраций и ударов во время транспортировки и эксплуатации оборудования.

Их основное преимущество заключается в высоких демпфирующих характеристиках, которые быстро рассеивают энергию вибрации, предотвращая резонанс и обеспечивая стабильность оборудования. Серия JGX-0648A также отличается широким диапазоном нагрузок, гибко удовлетворяя потребности в виброизоляции оборудования с различным весом. Продукция, прошедшая строгие испытания на усталостную прочность и экологическую адаптивность, сохраняет исключительную производительность даже в экстремальных условиях.

Будь то радиолокационные системы, оборудование для радиоэлектронной борьбы или прецизионные лабораторные приборы, серия JGX-0648A обеспечивает надежную поддержку виброизоляции, демонстрируя техническое мастерство Xi'an Hoan Microwave в области высококачественной виброизоляции.

Варианты монтажа

Размерные параметры

Модель	"В"±3.30	"Ш"	Вес единицы	Варианты монтажа	Сквозное отверстие (мм)	Резьба (мм)	Зенковка (℃)
JGX-0648D-79A	48	56	0.456	A,B,C,D,E,S	∅6.9±0.13	M6×1.0	90
JGX-0648D-68A	54	64	0.492
JGX-0648D-56A	59	71	0.516
JGX-0648D-45A	64	80	0.564
JGX-0648D-39A	64	89	0.832
JGX-0648D-36A	67	95	0.864
JGX-0648D-33A	67	100	0.684
JGX-0648D-30A	83	108	0.708

Технические данные

Вертикальная нагрузка

Номер кривой	Модель	Максимальная статическая нагрузка (Н)	Максимальная деформация (мм)	Жесткость при вибрации (кН/м)	Жесткость при ударе (кН/м)
1	JGX-0648D-79A	79	17.8	382	182
2	JGX-0648D-68A	68	23.9	266	116
3	JGX-0648D-56A	56	29.0	196	79
4	JGX-0648D-45A	45	32.0	151	60
5	JGX-0648D-39A	39	32.0	127	51
6	JGX-0648D-36A	36	35.6	109	42
7	JGX-0648D-33A	33	35.6	100	39
8	JGX-0648D-30A	30	50.8	74	25

45° Нагрузка по направлению

Номер кривой	Модель	Максимальная статическая нагрузка (Н)	Максимальная деформация (мм)	Жесткость при вибрации (кН/м)	Жесткость при ударе (кН/м)
1	JGX-0648D-79A	56.7	25.9	215	89
2	JGX-0648D-68A	47.7	34.0	151	58
3	JGX-0648D-56A	39.8	39.6	109	40
4	JGX-0648D-45A	32.8	45.7	86	30
5	JGX-0648D-39A	27.9	45.7	72	25
6	JGX-0648D-36A	25.3	50.8	61	21
7	JGX-0648D-33A	23.4	50.8	56	19
8	JGX-0648D-30A	21.3	71.6	41	12

Боковая нагрузка

Номер кривой	Модель	Максимальная статическая нагрузка (Н)	Максимальная статическая нагрузка (Н)	Жесткость при вибрации (кН/м)	Жесткость при ударе (кН/м)
1	JGX-0648D-79A	43.2	18.8	110	110
2	JGX-0648D-68A	36.3	24.9	72	72
3	JGX-0648D-56A	31.7	30.0	49	49
4	JGX-0648D-45A	25.0	34.0	37	37
5	JGX-0648D-39A	22.7	34.0	32	32
6	JGX-0648D-36A	20.4	38.1	25	25
7	JGX-0648D-33A	18.2	38.1	23	23
8	JGX-0648D-30A	15.9	52.8	16	16

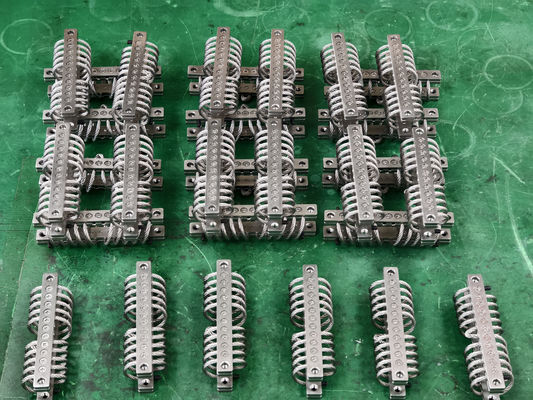

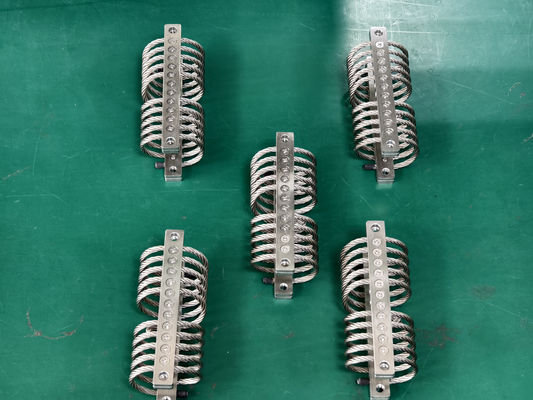

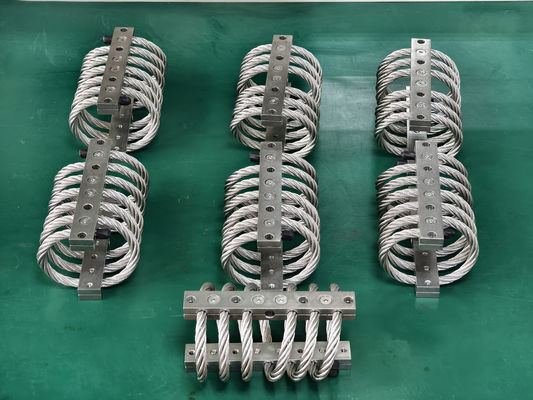

Фотографии отзывов клиентов
