GR3-30A-A Вибрационный изолятор из стальной проволоки в форме бабочки
Этот вибрационный изолятор, предназначенный для высокоточных инструментов и высококачественного оборудования, имеет инновационную структуру в форме бабочки для превосходной защиты от вибраций.
Спецификации продукции
| Атрибут |
Стоимость |
| Диаметр |
20,4 мм |
| Тип установки |
Вертикальная |
| Осяная жесткость |
50 Н/мм |
| Цвет |
Черный |
| Формат рисунка |
DWG и PDF |
| Частота резонанса |
40 Гц |
| Тип изолятора |
Периодный |
| Общая ширина |
22 мм |
| Соотношение сжатия |
1.2:1 |
| Состояние |
Новый |
| Соотношение затухания |
0.5 |
| Частота изоляции |
5-50 Гц |
| Вибрационная изоляция |
До 90% |
Описание продукта

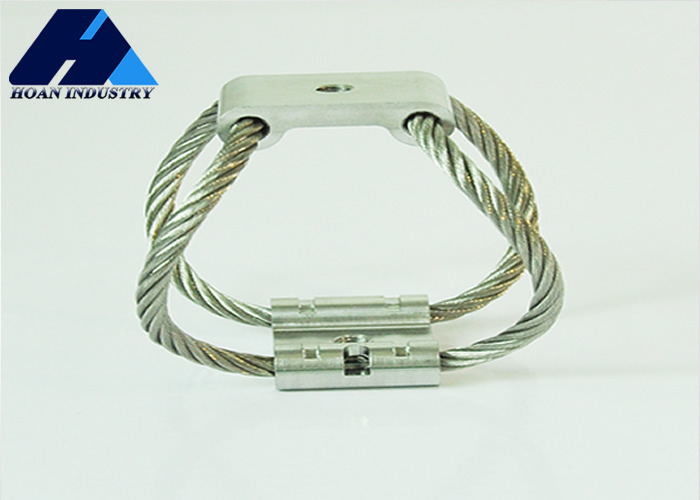

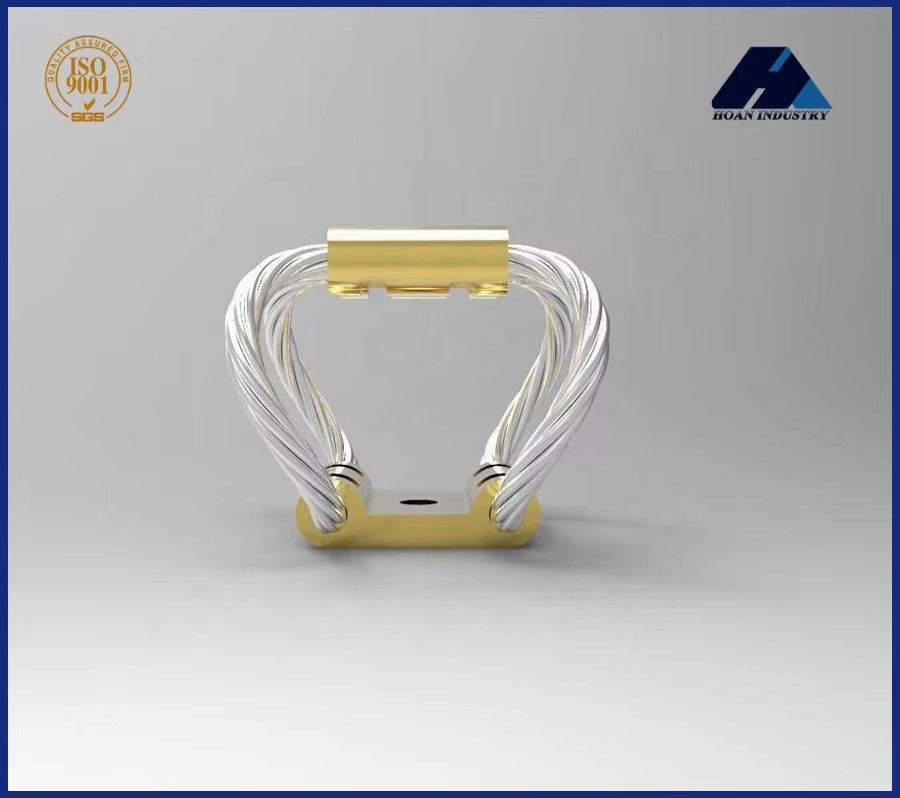

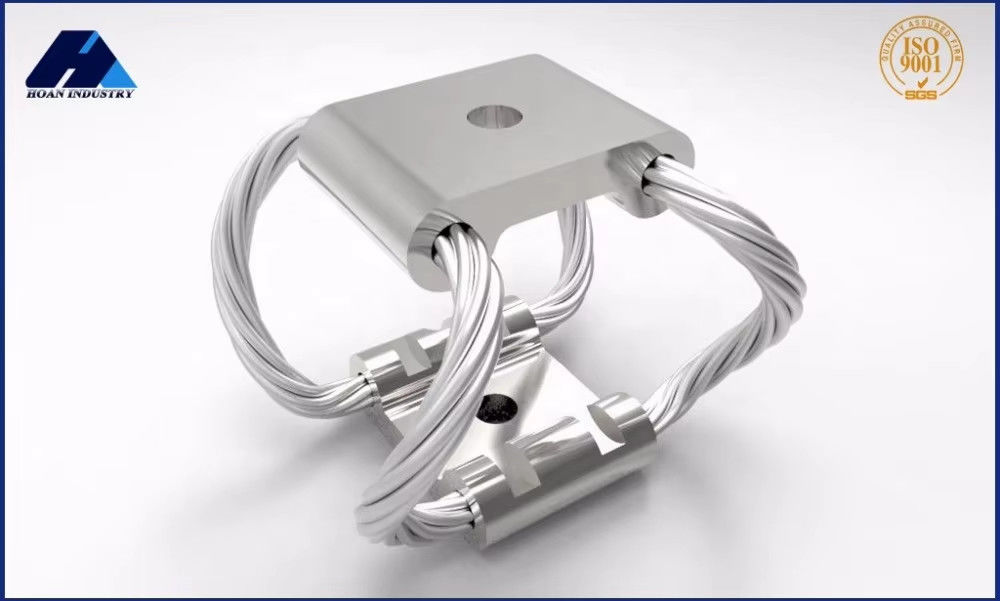

Вибрационный изолятор из стальной проволоки серии GR3 в форме бабочки
Серия GR3 от Xi'an Hoan Microwave Co., Ltd. имеет инновационную структуру в форме бабочки, которая обеспечивает исключительную вибрационную изоляцию для точных инструментов и высококлассного оборудования.
Уникальный дизайн бабочки включает в себя несколько нитей специальной проволоки из нержавеющей стали в точном спиральном узоре, создавая симметричную структуру с двойной дугой.Эта конфигурация обеспечивает многонаправленную вибрационную изоляцию, эффективно поглощающая и рассеивающая энергию вибрации как в горизонтальном, так и в вертикальном направлении.
Ключевые особенности включают:
- Специальная конструкция из нержавеющей стали для устойчивости к усталости, коррозии и долгосрочной стабильности
- Низкая жесткость с высокими характеристиками амортизации
- Отличная чувствительность к микровибрациям и временным ударам
- Эффективная изоляция вибраций средней и высокой частоты
- Надежная производительность в сложных условиях, включая колебания температуры и умеренное распыление соли
Диаграмма модели
Кривая статической нагрузки
Технические спецификации
| Нет, нет, нет. |
Модель |
Максимальная статическая нагрузка (N) |
Максимальное отклонение (мм) |
Kv ((Вибрация) (KN/m) |
Ks (шок) (KN/m) |
| 1 |
GR3-30A-A |
30 |
7.1 |
24 |
12 |
| 2 |
GR3-22A-A |
22 |
10.4 |
12 |
6.1 |
| 3 |
GR3-18A-A |
18 |
14.2 |
8.4 |
3.5 |
| 4 |
GR3-11A-A |
11 |
19.3 |
5.8 |
1.9 |
Варианты монтажа
Варианты монтажа шины:
- Нержавеющая сталь
- Алюминий
Варианты обработки поверхности для клинтов для установки из алюминиевого сплава:
- Белое анодирование:Стандартная обработка поверхности, которая сохраняет естественный цвет алюминия при одновременном увеличении твердости
- Жесткое анодирование:Предоставляет значительно повышенную твердость по сравнению с белым анодированием, с более темной поверхностью.
