Серия GR2
Прецизионная защита, рожденная инновациями: виброизоляторы из проволочного троса серии GR от Hong'an Microwave

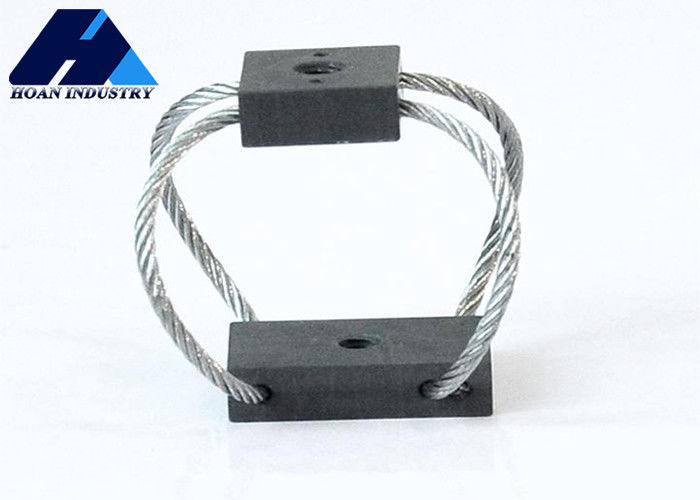

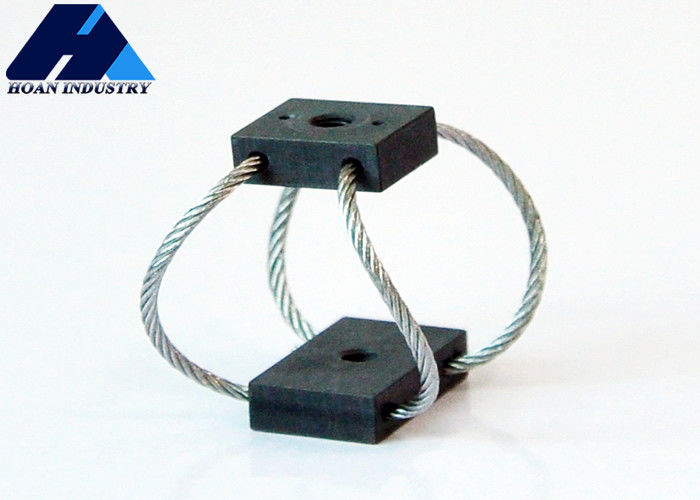

В области контроля вибрации и ударов виброизоляторы из проволочного троса серии GR от Xi'an Hoan Microwave Co., Ltd. обеспечивают критическую защиту для различных прецизионных приборов и оборудования благодаря своей уникальной концепции дизайна и превосходным характеристикам. Этот изолятор, ярко названный «формой бабочки», назван так не только из-за своего элегантного внешнего вида, но, что более важно, он обеспечивает эффективное рассеивание энергии благодаря своим тонким структурным механическим свойствам, подобным крыльям бабочки.
Основной секрет серии GR заключается в ее тщательно сплетенной спиральной структуре из проволочного троса из нержавеющей стали. Бесчисленные пряди высокопрочной стальной проволоки намотаны под определенными углами, образуя нелинейную демпфирующую систему. Когда возникают вибрации или удары, между слоями проволочного троса происходит небольшое трение и проскальзывание, как будто множество небольших «пружинно-демпферных блоков» работают вместе, эффективно преобразуя разрушительную механическую энергию в тепловую энергию для рассеивания. Этот уникальный механизм демпфирования «сухого трения» наделяет серию GR превосходной широкополосной виброизоляционной способностью, особенно в подавлении средне-высокочастотных вибраций и переходных ударов.
По сравнению с традиционными резиновыми или металлическими пружинными изоляторами, серия GR от Hoan Microwave превосходит по грузоподъемности, устойчивости к усталости и адаптируемости к окружающей среде (устойчивость к высоким и низким температурам, маслу и коррозии). Его конструкция не подвержена старению, отличается длительным сроком службы и чрезвычайно низкими требованиями к техническому обслуживанию, обеспечивая надежную гарантию долгосрочной стабильной работы оборудования. Будь то рядом с прецизионными оптическими платформами, высококлассным медицинским оборудованием для визуализации или в прецизионных приборных отсеках транспортных средств и кораблей, эта «металлическая бабочка» молча выполняет свой долг по защите точности, что является ярким воплощением глубокого технического опыта и инновационного духа Hoan Microwave.
Таблица параметров размеров
| Модель |
Высота (мм)
±1.5
|
Ширина
(мм)
|
Вес
(кг)
|
Варианты монтажа |
Сквозное отверстие
(мм)
|
Резьба
(мм)
|
Зенковка
(°)
|
| GR2-12A-A |
16 |
20 |
0.06 |
A,B,C,D,E,S |
∅3.3 |
M3*0.5 |
90 |
| GR2-9.3A-A |
19 |
21 |
0.06 |
| GR2-6.7A-A |
23 |
24 |
0.07 |
| GR2-4.9A-A |
27 |
27 |
0.07 |
Кривая статической нагрузки
| № |
Модель |
Максимальная статическая нагрузка
(мм)
|
Максимальное отклонение
(мм)
|
Kv(Вибрация)
(кН/м)
|
Ks(Удар)
(кН/м)
|
| 1 |
GR2-12A-A |
12 |
5.8 |
11 |
6.1 |
| 2 |
GR2-9.3A-A |
9.3 |
8.4 |
8.8 |
4.0 |
| 3 |
GR2-6.7A-A |
6.7 |
11.7 |
5.3 |
1.9 |
| 4 |
GR2-4.9A-A |
4.9 |
15.7 |
3.5 |
1.2 |
| № |
Модель |
Максимальная статическая нагрузка
(мм)
|
Максимальное отклонение
(мм)
|
Kv(Вибрация)
(кН/м)
|
Ks(Удар)
(кН/м)
|
| 1 |
GR2-12A-A |
5.8 |
8.1 |
6.1 |
2.8 |
| 2 |
GR2-9.3A-A |
4.9 |
10.9 |
5.3 |
1.9 |
| 3 |
GR2-6.7A-A |
3.3 |
14.5 |
3.2 |
1.0 |
| 4 |
GR2-4.9A-A |
2.2 |
19.1 |
1.9 |
0.5 |
| № |
Модель |
Максимальная статическая нагрузка
(мм)
|
Максимальное отклонение
(мм)
|
Kv(Вибрация)
(кН/м)
|
Ks(Удар)
(кН/м)
|
| 1 |
GR2-12A-A |
5.6 |
7.4 |
3.0 |
3.0 |
| 2 |
GR2-9.3A-A |
4.0 |
9.9 |
1.8 |
1.8 |
| 3 |
GR2-6.7A-A |
2.9 |
13.0 |
1.1 |
1.1 |
| 4 |
GR2-4.9A-A |
2.0 |
17.3 |
0.5 |
0.5 |
Применение продукции
| Применение |
Типичное оборудование |
Защита от |
Эксплуатационные преимущества |
| Корабельное оборудование |
Электроника, компьютеры, оборудование |
Взрывные волны, собственные вибрации, штормы |
Длительный срок службы, отсутствие необходимости в обслуживании, экстремальные температуры, коррозионная стойкость, защита по всем осям |
| Транспортные средства повышенной проходимости |
Приборы, генераторы, электроника |
Пересеченная местность, плохие дорожные условия, столкновения |
Длительный срок службы, отсутствие необходимости в обслуживании, экстремальные температуры, озон, радиоактивность, УФ-излучение |
| Транспортные контейнеры |
Оптика, приборы, ракеты, электроника |
Транзит, обработка падения, погрузка/разгрузка |
Длительный срок службы, отсутствие необходимости в обслуживании, воздействие влаги, многократное использование |
| Самолеты |
Электроника, компьютеры |
Маневрирование с большой перегрузкой, жесткие посадки, турбулентный воздух |
Экстремальные температуры и высота, легкий вес |
| Промышленное оборудование |
Центрифуги, сушилки, насосы |
Несбалансированные динамические нагрузки, гидравлический удар, собственные вибрации, слабость фундамента |
Длительный срок службы, отсутствие необходимости в обслуживании, агрессивная среда |
| Вооружение |
Компьютерное управление, электроника |
Пересеченная местность, железнодорожные перевозки, транзит |
Отсутствие необходимости в обслуживании, экстремальные температуры, близкий взрыв |
| Медицинское оборудование |
Механическое оборудование, необходимое для ухода за пациентами |
Вибрация от движущихся частей, удар при транспортировке мобильных тележек |
Отсутствие необходимости в обслуживании, отсутствие выделения газов, возможность стерилизации |
| Дымоходы |
Дымоходы, скрубберы, измерительные приборы |
Ветер, вызывающий резонансные частоты, газы дымовых газов, вызывающие турбулентность вблизи скруббера и т. д. |
Отсутствие необходимости в обслуживании, экстремальные температуры, агрессивная среда |
