Серия JGX-2228A
Инновационная конструктивная разработка: инженерная мудрость в многомерном динамическом отклике

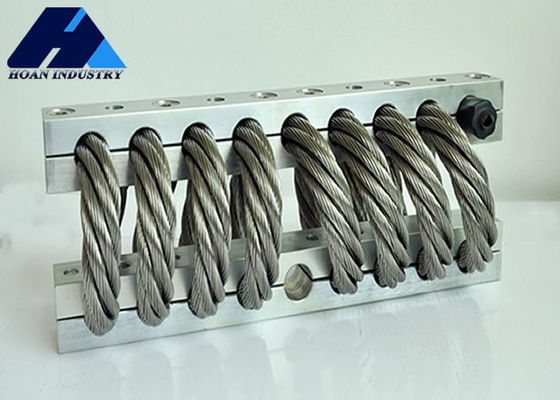

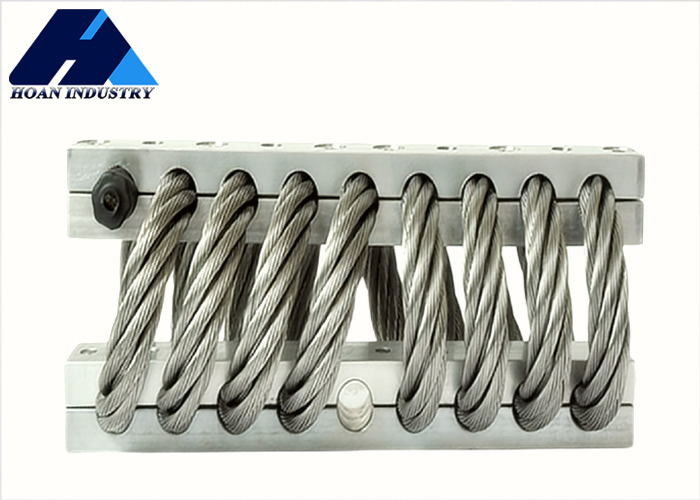

Виброизолятор из стального троса JGX-2228A компании Xi'an Hoan Microwave основан на многожильной спиральной структуре из стального троса, образующей трехмерную систему динамического отклика. При статической нагрузке 380~1250 кг эта структура создает демпфирование сухого трения за счет трения, сжатия и проскальзывания между прядями троса, обеспечивая эффективное поглощение энергии вибрации. Когда внешнее возбуждение превышает критическое значение, относительное смещение внутри стального троса может рассеять более 70% энергии удара; при вибрациях малой амплитуды эффект самоблокировки между прядями поддерживает стабильность системы. Эта адаптивная характеристика позволяет ему сохранять стабильную производительность в экстремальных условиях от -40℃ до 100℃.
Механическая структура с двойной опорной пластиной, принятая в этом продукте, дополнительно оптимизирует распределение нагрузки. Благодаря синергетическому эффекту трапециевидной винтовой крышки и резиновой заглушки при затяжке болта создается радиальная сила расширения, увеличивающая силу зажима стального троса в 1,5 раза по сравнению с традиционными конструкциями, избегая при этом усталости материала, вызванной концентрацией напряжений. Эта конструкция позволяет выдерживать мгновенные удары с перегрузкой более 100G в таких сценариях, как авиационное электронное оборудование и бортовые прецизионные приборы, с ресурсом виброустойчивости, превышающим 100 000 циклов.
Таблица параметров размеров
| Модель |
Высота(мм)±6.35
|
Ширина
(мм)
|
Вес
(кг)
|
Варианты монтажа |
Сквозное отверстие
(мм)
|
Резьба
(мм)
|
C‘sink(°) |
| JGX-2228A-1250A |
133 |
140 |
8.4 |
C,D |
∅13.5+0.13-0.38 |
M12*1.75 |
90 |
| JGX-2228A-960A |
152 |
165 |
9.53 |
A,B,C,D,E,S |
| JGX-2228A-860A |
159 |
178 |
9.9 |
| JGX-2228A-665A |
191 |
210 |
11.5 |
| JGX-2228A-550A |
216 |
235 |
12.7 |
| JGX-2228A-380A |
216 |
286 |
13.9 |
Кривая статической нагрузки
| № |
Модель |
Максимальная статическая нагрузка
(кг)
|
Максимальное отклонение
(мм)
|
Kv(Вибрация)
(кН/м)
|
Ks(Удар)
(кН/м)
|
| 1 |
JGX-2228A-1250A |
1250 |
50.8 |
2362 |
1010 |
| 2 |
JGX-2228A-960A |
960 |
67.3 |
1513 |
585 |
| 3 |
JGX-2228A-860A |
860 |
74.9 |
1270 |
469 |
| 4 |
JGX-2228A-665A |
665 |
102.9 |
800 |
263 |
| 5 |
JGX-2228A-550A |
550 |
125.7 |
585 |
180 |
| 6 |
JGX-2228A-380A |
380 |
125.7 |
377 |
138 |
| № |
Модель |
Максимальная статическая нагрузка
(кг)
|
Максимальное отклонение
(мм)
|
Kv(Вибрация)
(кН/м)
|
Ks(Удар)
(кН/м)
|
| 1 |
JGX-2228A-1250A |
889.8 |
72.4 |
1348 |
503 |
| 2 |
JGX-2228A-960A |
680.6 |
96.5 |
860 |
289 |
| 3 |
JGX-2228A-860A |
613.3 |
105.4 |
718 |
235 |
| 4 |
JGX-2228A-665A |
454.1 |
144.8 |
448 |
131 |
| 5 |
JGX-2228A-550A |
331.6 |
177.8 |
327 |
89 |
| 6 |
JGX-2228A-380A |
215.3 |
177.8 |
212 |
70 |
| № |
Модель |
Максимальная статическая нагрузка
(кг)
|
Максимальное отклонение
(мм)
|
Kv(Вибрация)
(кН/м)
|
Ks(Удар)
(кН/м)
|
| 1 |
JGX-2228A-1250A |
626.5 |
53.3 |
618 |
618 |
| 2 |
JGX-2228A-960A |
361.5 |
71.1 |
356 |
356 |
| 3 |
JGX-2228A-860A |
294.9 |
77.5 |
291 |
291 |
| 4 |
JGX-2228A-665A |
165.3 |
108.0 |
163 |
163 |
| 5 |
JGX-2228A-550A |
113.2 |
132.1 |
112 |
112 |
| 6 |
JGX-2228A-380A |
77.6 |
132.1 |
77 |
77 |
FAQ
В: Вы торговая компания или производитель?
О: Мы являемся производителем промышленных виброизоляционных и микровибрационных продуктов с многолетним опытом работы в Китае.
В: Как долго длится ваше время доставки?
О: Если у нас есть запас, мы можем доставить немедленно. Если нет в наличии, зависит от количества, но обычно не более 20 рабочих дней.
В: Какой вес и размеры продукта?
О: Разный размер с разным количеством, пожалуйста, свяжитесь с нами для получения подробной информации.
В: Могут ли продукты быть изготовлены в соответствии с требованиями заказчика?
О: Да, доступна услуга OEM.
В: Что вам нужно знать для быстрой цитаты?
О: Мне нужен вес вашего оборудования, объем; Требования к ударам и вибрации оборудования; Мы будем признательны за эти детали в отношении условий применения устройства.
В: Разрешено ли посещение компании?
О: Да, мы приветствуем клиентов, посещающих нашу компанию. Мы находимся в Сиане, Шэньси, Китай

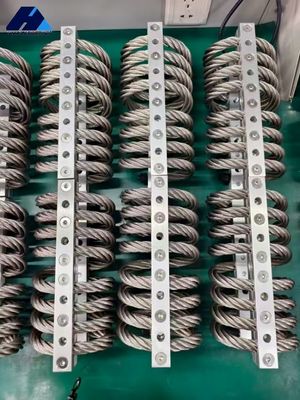

Фотографии клиентов
