JGX-1598A-515A Упрощение сложности установки с виброизолятором из стального каната

JGX-1598A-515A Упрощение сложности установки с виброизолятором из стального каната

Place of Origin:

China

Фирменное наименование:

Hoan

Сертификация:

ISO9001:2015

Model Number:

JGX-1598A-515A

Документ:

JGX-1598 Series.pdf

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Port:
Xi'an
Structure:
Helical
Flexible And Durable:
Yes
Showroom Location:
None
Shape:
Circular
Mounting Thread Size:
M10
High:
102mm
Mounting Type:
Varies depending on application
Feature:
Durable
Installation Orientation:
Vertical or Horizontal
Applications:
Aerospace, Military, Industrial
Load Range:
515KG
Spring Constant:
50N/mm
Wire Rope Diameter:
15.9mm
Условия оплаты и доставки
Minimum Order Quantity
4
Payment Terms
L/C,D/A,D/P,T/T,Western Union,MoneyGram
Описание продукта

Серия JGX-1598A

JGX-1598A — Инженерная мудрость упрощения сложности при установке

В области виброизоляции оборудования эффективная установка и техническое обслуживание являются ключом к повышению надежности системы и снижению затрат на жизненный цикл. Компания Xi'an Hoan Microwave хорошо это понимает, и ее проволочный изолятор JGX-1598A с самого начала проектирования воплотил в себе концепцию «удобства для инженеров».


Изолятор имеет простую и интуитивно понятную конструкцию. Как правило, не требуются сложные специализированные инструменты; инженеры могут быстро завершить выбор и позиционирование при установке, основываясь на распределении веса оборудования. Его компактные габаритные размеры эффективно экономят ценное пространство в нижней части оборудования или на установочной базе, обеспечивая большую гибкость для интеграции системы.


Что еще более важно, его уникальная структурная форма значительно упрощает процедуры после технического обслуживания. Когда требуется проверка или замена, операция выполняется удобно и эффективно, что значительно сокращает время простоя оборудования. Благодаря мудрости упрощения сложности, JGX-1598A делает развертывание и применение решений по виброизоляции более эффективным и плавным, чем когда-либо прежде.


Кривая статической нагрузки

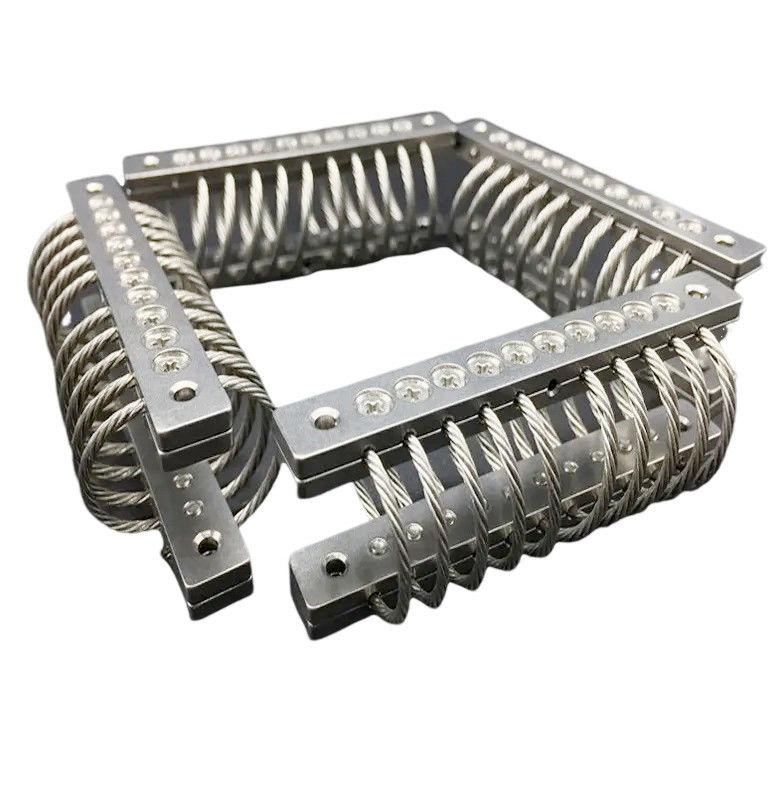

JGX-1598A-515A Упрощение сложности установки с виброизолятором из стального каната 0

Нет Модель

Максимальная статическая нагрузка

(кг)

Максимальное отклонение

(мм)

Kv(Вибрация)

(кН/м)

Ks(Удар)

(кН/м)

1 JGX-1598A-657A 657 31.8 1676 849
2 JGX-1598A-557A 557 38.1 1259 609
3 JGX-1598A-515A 515 41.9 1105 504
4 JGX-1598A-428A 428 49.5 821 356
5 JGX-1598A-358A 358 58.4 616 252
6 JGX-1598A-324A 324 67.3 511 196
7 JGX-1598A-285A 285 73.7 427 159

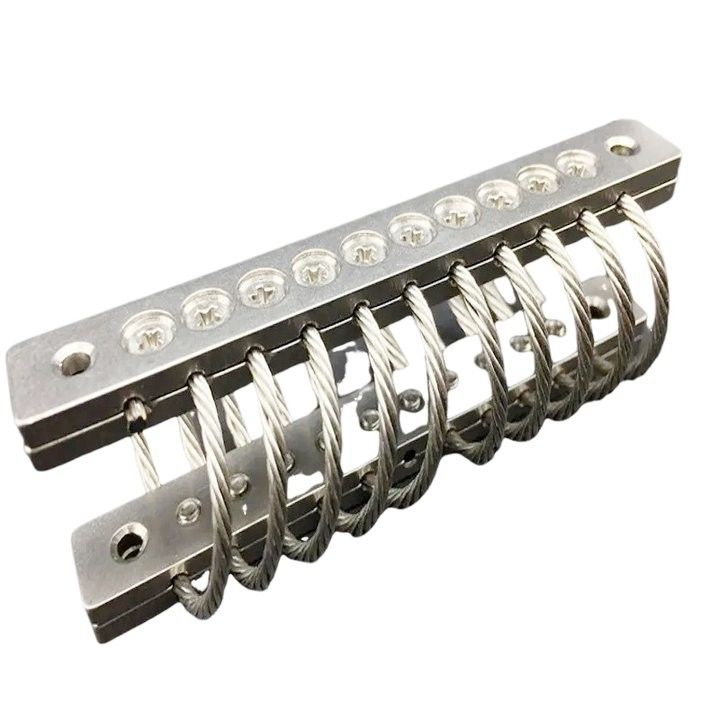

JGX-1598A-515A Упрощение сложности установки с виброизолятором из стального каната 1

Нет Модель

Максимальная статическая нагрузка

(кг)

Максимальное отклонение

(мм)

Kv(Вибрация)

(кН/м)

Ks(Удар)

(кН/м)

1 JGX-1598A-657A 463.0 45.7 951 419
2 JGX-1598A-557A 406.2 54.6 741 305
3 JGX-1598A-515A 365.4 59.7 627 250
4 JGX-1598A-428A 304.1 71.1 468 177
5 JGX-1598A-358A 254.2 83.8 350 124
6 JGX-1598A-324A 229.2 84.0 285 98
7 JGX-1598A-285A 201.9 101.6 238 81

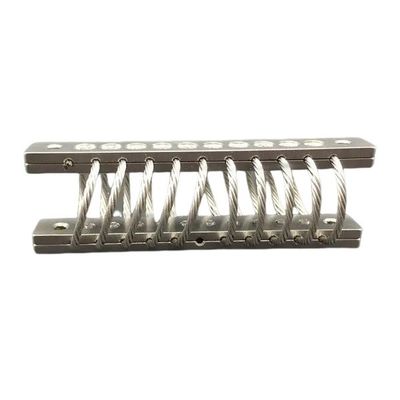

JGX-1598A-515A Упрощение сложности установки с виброизолятором из стального каната 2

Нет Модель

Максимальная статическая нагрузка

(кг)

Максимальное отклонение

(мм)

Kv(Вибрация)

(кН/м)

Ks(Удар)

(кН/м)

1 JGX-1598A-657A 358.6 34.3 524 524
2 JGX-1598A-557A 308.7 40.6 375 375
3 JGX-1598A-515A 267.8 43.2 308 308
4 JGX-1598A-428A 217.9 52.1 215 215
5 JGX-1598A-358A 154.3 61.0 152 152
6 JGX-1598A-324A 124.8 69.9 123 123
7 JGX-1598A-285A 99.9 76.2 98 98


Фотографии клиентов

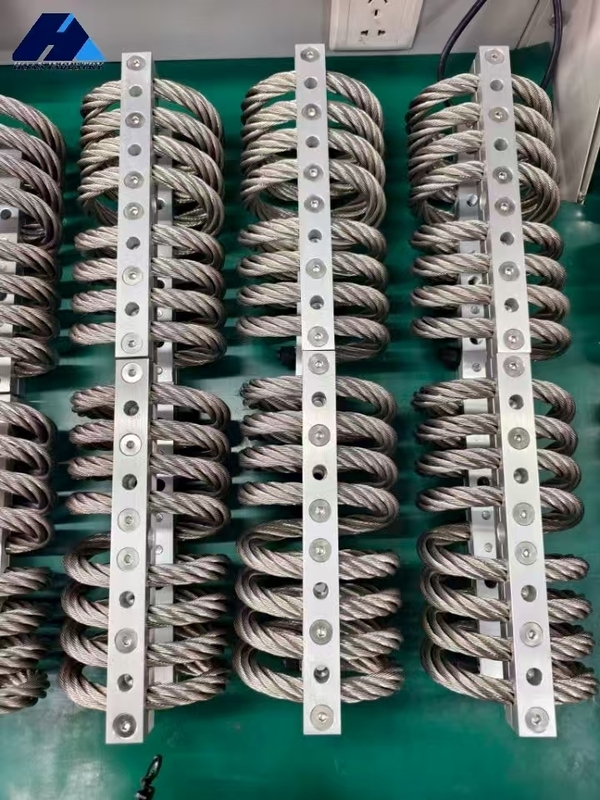

JGX-1598A-515A Упрощение сложности установки с виброизолятором из стального каната 3


Применение продукции

Применение Типичное оборудование Защита от Эксплуатационные преимущества
Корабельное оборудование

Электроника, компьютеры,

Машины

Взрывчатая волна, Собственная вибрация, Штормы Долгий срок службы, Не требует обслуживания, Экстремальные температуры, Коррозионная стойкость, Защита по всем осям
Транспортные средства повышенной проходимости Приборы, генераторы, электроника Пересеченная местность, Плохие дорожные условия, Столкновения Долгий срок службы, Не требует обслуживания, Экстремальные температуры, Озон, Радиоактивность, УФ-излучение
Транспортные контейнеры Оптика, приборы, ракеты, электроника Транзит, Обращение при падении, Погрузка/Разгрузка Долгий срок службы, Не требует обслуживания, Воздействие влаги, Повторное использование
Самолеты Электроника, компьютеры Маневрирование с высокими перегрузками, Жесткие посадки, Турбулентный воздух Экстремальные температуры и высота, Легкий вес
Промышленное оборудование Центрифуги, сушилки, насосы Несбалансированные динамические нагрузки, Гидравлический удар, Собственная вибрация, Слабость фундамента Долгий срок службы, Не требует обслуживания, Агрессивная среда
Военное оборудование Компьютерное управление, электроника Пересеченная местность, Железнодорожная сортировка, Транзит Не требует обслуживания, Экстремальные температуры, Близкий взрыв
Медицинское оборудование Механическое оборудование, необходимое для ухода за пациентами Вибрация от движущихся частей, Удар при транспортировке мобильных тележек Не требует обслуживания, Отсутствие газовыделения, Возможность стерилизации
Дымовые трубы Дымовые трубы, Скрубберы, Измерительные приборы Ветер, вызывающий резонансные частоты, Газы дымовых газов, вызывающие турбулентность вблизи скруббера и т. д. Не требует обслуживания, Экстремальные температуры, Агрессивная среда

* Обработка поверхности алюминиевой фанеры *
* Белое анодирование: обработка поверхности для придания поверхности алюминия большей твердости. Цвет белых анодированных монтажных планок остается таким же, как и у самого алюминия. Это обычная обработка поверхности алюминиевых монтажных планок;
* Твердое анодирование: обработка поверхности для придания алюминиевым монтажным планкам гораздо большей твердости, чем при белом анодировании. Цвет твердо анодированных алюминиевых монтажных планок темнее, чем при белом анодировании. Специальное использование для сложных или особых требований к условиям работы проволочных изоляторов.
