Высокопроизводительные вибрационные изоляторы JGX-0480A-72A для высокоточных инструментов и высокоточных механических систем

Высокопроизводительные вибрационные изоляторы JGX-0480A-72A для высокоточных инструментов и высокоточных механических систем

Name: Высокопроизводительные вибрационные изоляторы JGX-0480A-72A для высокоточных инструментов и высокоточных механических систем
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480A-72A
Availability: InStock

Изоляторы вибрации из проволочных канатов

Высокопроизводительные вибрационные изоляторы из проволочных канатов

Place of Origin:

China

Фирменное наименование:

Hoan

Сертификация:

ISO9001:2015

Model Number:

JGX-0480A-72A

Свяжитесь с нами

Запросите цитату

Высокопроизводительные вибрационные изоляторы JGX-0480A-72A для высокоточных инструментов и высокоточных механических систем

Подробная информация о продукции

Diameter:

0.25-1.5 inches

Drawing Format:

DWG and PDF

Number Of Mounting Holes:

Effective Diameter:

50mm

Mounting Holes:

M18

Color:

Silver

Working Temperature:

-55 ~ +120

Temperature Range:

-40℃ to 80℃

Packing:

Standard Packing

Number Of Wires:

Width:

2 inches

Structure:

Helical

Shock Rsistance:

30g/11ms

Characteristic:

wide working frequency, long life span

Core Components:

Bearing

Выделить:

Изоляторы вибрации из проволочных канатов

Высокопроизводительные вибрационные изоляторы из проволочных канатов

Условия оплаты и доставки

Minimum Order Quantity

Payment Terms

L/C,T/T,D/P,D/A,Western Union,MoneyGram

СОБЩЕННЫЕ ПРОДУКТЫ

Видео

JGX-0320A-12A Автоматическое регулирование амортизации Вибрационный изолятор для постоянного контроля вибрации

Лучшая цена

Видео

JGX-0320A-13.5A Вибрационный изолятор из проволочной веревки с отличными упругими и амортизирующими характеристиками

Лучшая цена

JGX-0320A-14.5A Вибрационный изолятор Эффективное заглушение 0,5 для стабильной рабочей среды и точных данных измерения

Лучшая цена

Видео

JGX-0320A-16A Вибрационные изоляторы из проволочных канатов для навигационных систем

Лучшая цена

Свяжитесь с нами

86-29-88292913

Свяжитесь сейчас

Описание продукта

Серия JGX-0480

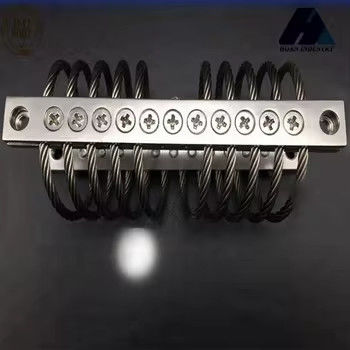

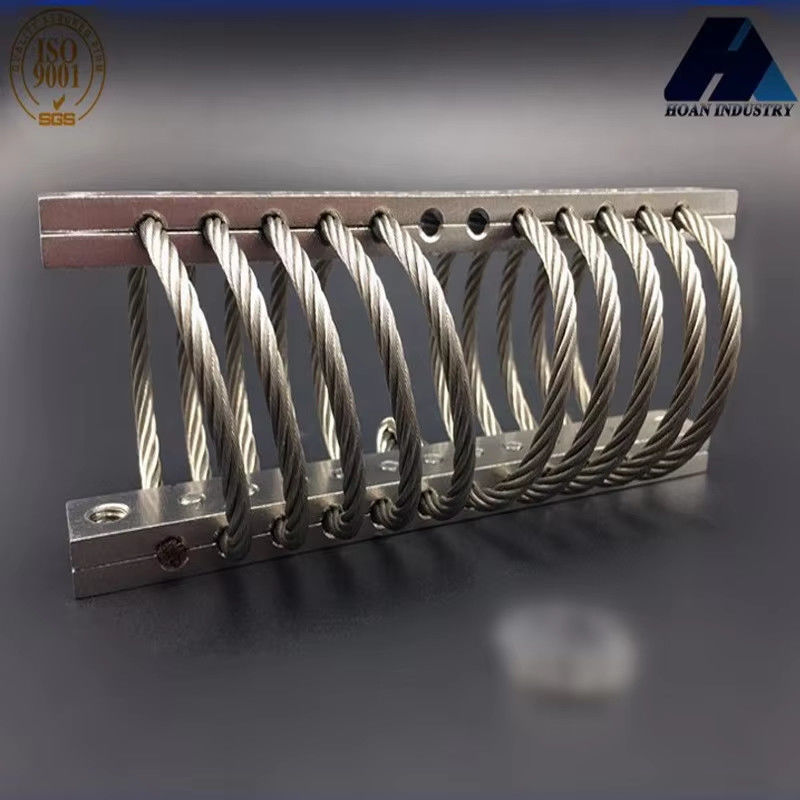

Вибрационные изоляторы из стальной проволоки серии JGX-0480 компании Xi'an Hoan Microwave Co., Ltd. специально разработаны для высокоточных инструментов, коммуникационного оборудования и высокоточных механических систем.Они могут эффективно изолировать внешние вибрации и удары, обеспечивающий стабильность и надежность работы оборудования. Продукт имеет многослойную структуру обмотки проволоки из нержавеющей стали с отличными упругостью и амортизационными характеристиками,и эффективность вибрационной изоляции более 90%Его основные преимущества заключаются в высокой грузоподъемности и долгой эксплуатации.Статическая нагрузка одного набора вибрационных изоляторов может достигать 50-200 кг, а динамическая адаптивность нагрузки чрезвычайно сильна, отвечая строгим требованиям радаров, спутниковых антенн, медицинского оборудования и других областей.

Серия JGX-0480 использует всенаправленную конструкцию вибрационной изоляции, которая может поглощать энергию вибрации в горизонтальном, вертикальном и нескольких направлениях,уменьшение ухудшения производительности оборудования, вызванного резонансомОболочка изделия изготовлена из коррозионностойкого алюминиевого сплава, а поверхность обработана анодированием, приспосабливаясь к экстремальным условиям от -50°C до +120°C. Уровень защиты IP65,обеспечение долгосрочной стабильной работы в суровых условиях, таких как влажность и солевой спрей.

Высокопроизводительные вибрационные изоляторы JGX-0480A-72A для высокоточных инструментов и высокоточных механических систем 0

Варианты монтажа

Высокопроизводительные вибрационные изоляторы JGX-0480A-72A для высокоточных инструментов и высокоточных механических систем 1

Параметр размера:

Модель	≈H±3.30	¥W ¥	Масса единицы	Варианты монтажа	Через отверстие (мм)	Нить(мм)	C'sink(°)
JGX-0480A-75A	30	36	0.304	D	¥6.9±0.13	M6x1.0	90
JGX-0480A-72A	33	38	0.32	D
JGX-0480A-61A	36	41	0.336	Б, Д, Е.
JGX-0480A-59A	38	43	0.336	А, Б, С, Д, Е, С.
JGX-0480A-52A	41	46	0.352
JGX-0480A-50A	43	48	0.4
JGX-0480A-37A	51	58	0.416
JGX-0480A-24A	54	75	0.432
JGX-0480A-18A	62	88	0.448
JGX-0480A-12A	81	107	0.464

Технический информационный лист:

Вертикальная нагрузка

Нет, нет, нет.	Модель	Максимальная статическая нагрузка ((N)	Максимальная деформация(мм)	Жёсткость при вибрациях (KN/m)	Жесткость при ударе ((KN/m)
1	JGX-0480A-75A	75	8.6	578	363
2	JGX-0480A-72A	72	11.7	455	252
3	JGX-0480A-61A	61	13.7	347	189
4	JGX-0480A-59A	59	15.7	301	152
5	JGX-0480A-52A	52	18.8	244	117
6	JGX-0480A-50A	50	20.8	212	96
7	JGX-0480A-37A	37	26.9	136	58
8	JGX-0480A-24A	24	29.5	82	33
9	JGX-0480A-18A	18	36.6	54	21
10	JGX-0480A-12A	12	52.8	29	10

45 ° направленная нагрузка:

Высокопроизводительные вибрационные изоляторы JGX-0480A-72A для высокоточных инструментов и высокоточных механических систем 3

Нет, нет, нет.	Модель	Максимальная статическая нагрузка(N)	Максимальная деформация(мм)	Жёсткость при вибрациях(KN/m)	Стойкость при ударе(KN/m)
1	JGX-0480A-75A	54.5	12.7	341	179
2	JGX-0480A-72A	52.2	16.8	258	126
3	JGX-0480A-61A	44.1	19.8	197	93
4	JGX-0480A-59A	41.7	22.9	172	75
5	JGX-0480A-52A	38.1	26.9	141	58
6	JGX-0480A-50A	35.7	29	123	49
7	JGX-0480A-37A	26.5	38.1	77	28
8	JGX-0480A-24A	18.1	41.7	49	18
9	JGX-0480A-18A	13.9	51.3	33	11
10	JGX-0480A-12A	9.3	74.7	18	5.3

Боковая нагрузка:

Высокопроизводительные вибрационные изоляторы JGX-0480A-72A для высокоточных инструментов и высокоточных механических систем 4

Нет, нет, нет.	Модель	Максимальная статическая нагрузка(N)	Максимальная статическая нагрузка(N)	Жёсткость при вибрациях(KN/m)	Стойкость при ударе(KN/m)
1	JGX-0480A-75A	36.3	8.6	224	224
2	JGX-0480A-72A	36.3	11.7	156	156
3	JGX-0480A-61A	34.1	14.7	112	112
4	JGX-0480A-59A	31.7	16.8	93	93
5	JGX-0480A-52A	29.5	19.8	70	70
6	JGX-0480A-50A	27.2	21.8	60	60
7	JGX-0480A-37A	20.4	27.9	35	35
8	JGX-0480A-24A	5.9	31.0	11	11
9	JGX-0480A-18A	4.1	38.1	5.3	5.3
10	JGX-0480A-12A	2.2	55.9	2.3	2.3

* Материал монтажных балок *
Нержавеющая сталь или алюминий можно выбрать

* Обработка поверхности Выбор алюминиевых штанг для установки *
Белая анодация: обработка поверхности, чтобы сделать алюминиевую поверхность тверже, чем она сама.Это нормальная поверхностная обработка алюминиевых креплений

Жесткое анодирование: обработка поверхности, чтобы сделать алюминиевые штанги гораздо более жесткими, чем белый анодированный способ.Цвет твердых анодированных алюминиевых стержней монтажа темнее, чем белый способом анодированияСпециальное использование для сложных или особых требований условий работы при использовании проволочных изоляторов.
