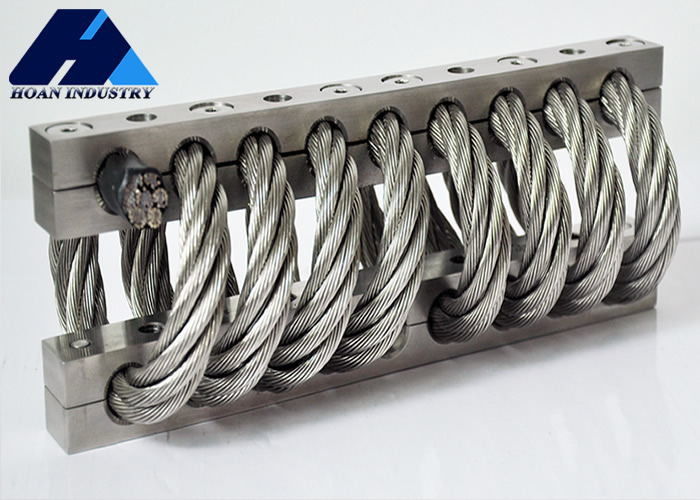

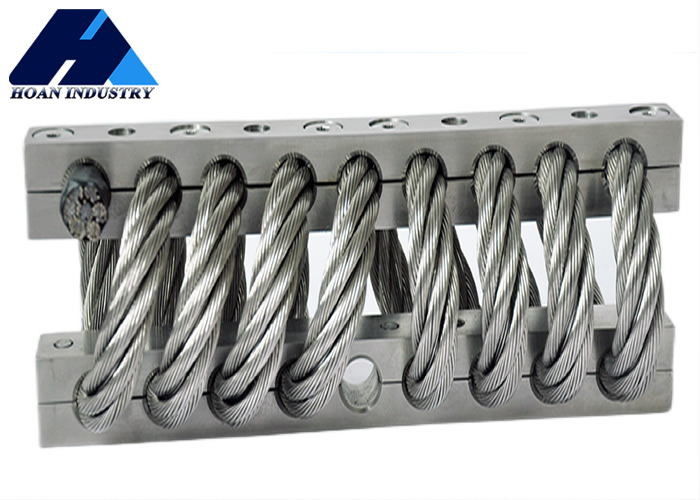

Name: JGX-1598 компактный изолятор из проволочной веревки
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-1598
Availability: InStock

Домой > продукты > Противовибрационный демпфер веревочки провода >

JGX-1598 компактный изолятор из проволочной веревки

JGX-1598 Изолятор из проволочной веревки

Shock Control Compact Wire Rope Isolator

Место происхождения:

Китай

Номер модели:

JGX-1598

Свяжитесь с нами

Запросите цитату

Подробная информация о продукции

Выделить:

JGX-1598 Изолятор из проволочной веревки

Shock Control Compact Wire Rope Isolator

Условия оплаты и доставки

Количество мин заказа

Условия оплаты

L/C, D/A, D/P, T/T, Western Union, MoneyGram

СОБЩЕННЫЕ ПРОДУКТЫ

Видео

JGX-0320A-12A Автоматическое регулирование амортизации Вибрационный изолятор для постоянного контроля вибрации

Лучшая цена

Видео

JGX-0320A-13.5A Вибрационный изолятор из проволочной веревки с отличными упругими и амортизирующими характеристиками

Лучшая цена

JGX-0320A-14.5A Вибрационный изолятор Эффективное заглушение 0,5 для стабильной рабочей среды и точных данных измерения

Лучшая цена

Видео

JGX-0320A-16A Вибрационные изоляторы из проволочных канатов для навигационных систем

Лучшая цена

Свяжитесь с нами

86-29-88292913

Свяжитесь сейчас

Описание продукта

резюме:
Изолятор из проволочной веревки (JGX) - это распространенное изоляционное устройство, обычно состоящее из нескольких проволочных веревок и фиксированных компонентов поддержки на обоих концах.Его основная функция заключается в уменьшении или устранении вибрации и силы удара, передаваемых зданиям или механическому оборудованию через гибкость и эластичность стальной проволоки, тем самым защищая оборудование и улучшая стабильность рабочей среды.

JGX-1598 компактный изолятор из проволочной веревки 0

Варианты монтажа

JGX-1598 компактный изолятор из проволочной веревки 1

Параметр размера:

Модель

≈H±3.30

¥W ¥

Масса единицы

Варианты монтажа

Через отверстие(мм)

Нить(мм)

C'sink

JGX-1598D-657B	89	102	3	С, Д.	11+0,13 -0.38	М10х1.5	90
JGX-1598D-557B	99	112	3.2	А, Б, С, Д, Е, С.
JGX-1598D-515B	102	121	3.4
JGX-1598D-428B	109	135	3.7
JGX-1598D-358B	119	152	4
JGX-1598D-324B	127	165	4.31
JGX-1598D-285B	135	178	4.63

Вертикальная нагрузка

Число кривой

Модель

Максимальная статическая нагрузка ((N)

Максимальная деформация(мм)

Жёсткость при вибрациях

KN/m)

Жесткость при ударе ((KN/m)

1	JGX-1598D-657B	657	31.8	1676	849
2	JGX-1598D-557B	557	38.1	1259	609
3	JGX-1598D-515B	515	41.9	1105	504
4	JGX-1598D-428B	428	49.5	821	356
5	JGX-1598D-358B	358	58.4	616	252
6	JGX-1598D-324B	324	67.3	511	196
7	JGX-1598D-285B	285	73.7	427	159

45 ° направленная нагрузка:

JGX-1598 компактный изолятор из проволочной веревки 3

Число кривой

Модель

Максимальная статическая нагрузка(N)

Максимальная деформация(мм)

Жёсткость при вибрациях(KN/m)

Стойкость при ударе(KN/m)

1	JGX-1598D-657B	463.0	45.7	951	419
2	JGX-1598D-557B	406.2	54.6	741	305
3	JGX-1598D-515B	365.4	59.7	627	250
4	JGX-1598D-428B	304.1	71.1	468	177
5	JGX-1598D-358B	254.2	83.8	350	124
6	JGX-1598D-324B	229.2	94.0	285	98
7	JGX-1598D-285B	201.9	101.6	238	81

Боковая нагрузка:

JGX-1598 компактный изолятор из проволочной веревки 4

Число кривой

Модель

Максимальная статическая нагрузка(N)

Жёсткость при вибрациях(KN/m)

Стойкость при ударе(KN/m)

1	JGX-1598D-657B	358.6	34.3	524	524
2	JGX-1598D-557B	308.7	40.6	375	375
3	JGX-1598D-515B	267.8	43.2	308	308
4	JGX-1598D-428B	217.9	52.1	215	215
5	JGX-1598D-358B	154.3	61.0	152	152
6	JGX-1598D-324B	124.8	69.9	123	123
7	JGX-1598D-285B	99.9	76.2	98	98

1Эффективная производительность вибрационной изоляции: изоляторы из стальной проволоки могут эффективно поглощать и уменьшать передачу вибрации, эффективно изолируя источники вибрации.
2. Сильная долговечность: изолятор из стальной проволоки изготовлен из прочной стальной проволоки, которая имеет длительный срок службы и может стабильно работать в суровой среде.
3Регулируемый: изоляторы из стальной проволоки обычно могут регулироваться в соответствии с фактическими потребностями для удовлетворения требований изоляции в различных случаях.
4Легкая установка: установка изоляторов из проволочных канатов относительно проста и может быть настроена в соответствии с конкретными сценариями установки и требованиями.
Применение:
1Структура здания
2Промышленное оборудование
3Мосты
4Трубопровод
