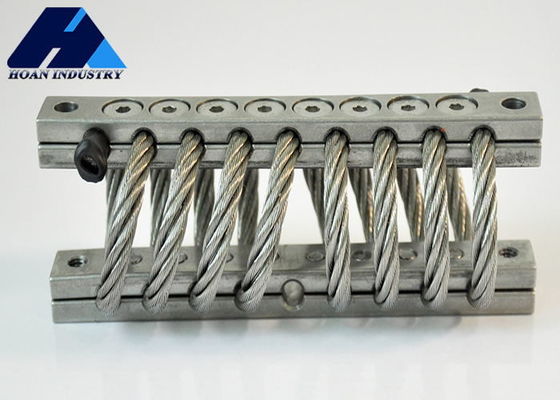

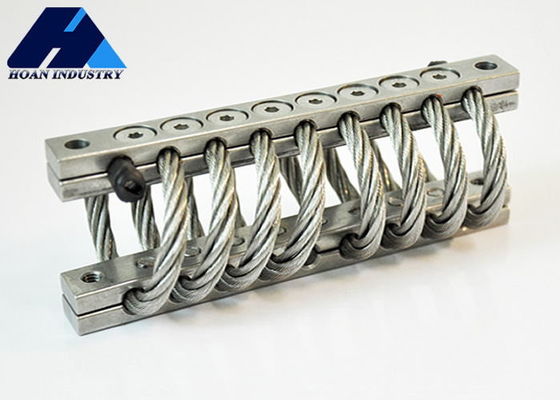

JGX-0648 Изолятор компактного проволочного каната для контроля вибрационных ударов

JGX-0648 Изолятор компактного проволочного каната для контроля вибрационных ударов

Изолятор для проволоки для контроля вибрации

Vibration Shock Control Wire Rope Isolator

Место происхождения:

Китай

Номер модели:

JGX-0648

Свяжитесь с нами
Запросите цитату
JGX-0648 Изолятор компактного проволочного каната для контроля вибрационных ударов
JGX-0648 Изолятор компактного проволочного каната для контроля вибрационных ударов JGX-0648 Изолятор компактного проволочного каната для контроля вибрационных ударов
Подробная информация о продукции
Выделить:

Изолятор для проволоки для контроля вибрации

,

Vibration Shock Control Wire Rope Isolator

Условия оплаты и доставки
Количество мин заказа
10
Условия оплаты
L/C, D/A, D/P, T/T, Western Union, MoneyGram
СОБЩЕННЫЕ ПРОДУКТЫ
Хорошая цена. JGX-0160A-2.7A Высокопроизводительный вибрационный изолятор для аэрокосмической промышленности и исследования космоса онлайн

JGX-0160A-2.7A Высокопроизводительный вибрационный изолятор для аэрокосмической промышленности и исследования космоса

Лучшая цена
Хорошая цена. JGX-0160A-3.2A Вибрационный изолятор для высокоточного оборудования с ультратонкими стальными проводами и высокоустойчивым вибрационным изолятором онлайн

JGX-0160A-3.2A Вибрационный изолятор для высокоточного оборудования с ультратонкими стальными проводами и высокоустойчивым вибрационным изолятором

Лучшая цена
Хорошая цена. Настраиваемая вибрационная изоляция для промышленных машин JGX-0160A-3.6A Вибрационный изолятор из проволоки онлайн

Настраиваемая вибрационная изоляция для промышленных машин JGX-0160A-3.6A Вибрационный изолятор из проволоки

Лучшая цена
Хорошая цена. JGX-0648D-56A Усовершенствованная технология пружины Вибрационный изолятор из проволоки для долговечности онлайн Видео

JGX-0648D-56A Усовершенствованная технология пружины Вибрационный изолятор из проволоки для долговечности

Лучшая цена
Свяжитесь с нами
86-29-88292913
Свяжитесь сейчас
Описание продукта
резюме:
Изолятор из проволочной веревки (JGX) - это распространенное изоляционное устройство, обычно состоящее из нескольких проволочных веревок и фиксированных компонентов поддержки на обоих концах.Его основная функция заключается в уменьшении или устранении вибрации и силы удара, передаваемых зданиям или механическому оборудованию через гибкость и эластичность стальной проволоки, тем самым защищая оборудование и улучшая стабильность рабочей среды.


JGX-0648 Изолятор компактного проволочного каната для контроля вибрационных ударов 0



Варианты монтажа

JGX-0648 Изолятор компактного проволочного каната для контроля вибрационных ударов 1





Параметр размера:



Модель ≈H±3.30 ¥W ¥ Масса единицы Варианты монтажа Через отверстие(мм) Нить(мм)

JGX-0648D-79A 48 56 0.456 А, Б, С, Д, Е, С. ¥6.9±0.13 M6x1.0 90
JGX-0648D-68A 54 64 0.492
JGX-0648D-56A 59 71 0.516
JGX-0648D-45A 64 80 0.564
JGX-0648D-39A 64 89 0.832
JGX-0648D-36A 67 95 0.864
JGX-0648D-33A 67 100 0.684
JGX-0648D-30A 83 108 0.708



Технический информационный лист:







Вертикальная нагрузка

JGX-0648 Изолятор компактного проволочного каната для контроля вибрационных ударов 2


Число кривой Модель Максимальная статическая нагрузка ((N) Максимальная деформация(мм)

Жёсткость при вибрациях

KN/m)

 Жесткость при ударе ((KN/m)
1 JGX-0648D-79A 79 17.8 382 182
2 JGX-0648D-68A 68 23.9 266 116
3 JGX-0648D-56A 56 29.0 196 79
4 JGX-0648D-45A 45 32.0 151 60
5 JGX-0648D-39A 39 32.0 127 51
6 JGX-0648D-36A 36 35.6 109 42
7 JGX-0648D-33A 33 35.6 100 39
8 JGX-0648D-30A 30 50.8 74 25







45 ° направленная нагрузка:

JGX-0648 Изолятор компактного проволочного каната для контроля вибрационных ударов 3





Число кривой

 Модель Максимальная статическая нагрузка(N) Максимальная деформация(мм) Жёсткость при вибрациях(KN/m) Стойкость при ударе(KN/m)
1 JGX-0648D-79A 56.7 25.9 215 89
2 JGX-0648D-68A 47.7 34.0 151 58
3 JGX-0648D-56A 39.8 39.6 109 40
4 JGX-0648D-45A 32.8 45.7 86 30
5 JGX-0648D-39A 27.9 45.7 72 25
6 JGX-0648D-36A 25.3 50.8 61 21
7 JGX-0648D-33A 23.4 50.8 56 19
8 JGX-0648D-30A 21.3 71.6 41 12









Боковая нагрузка:

JGX-0648 Изолятор компактного проволочного каната для контроля вибрационных ударов 4



Число кривой Модель Максимальная статическая нагрузка(N) Максимальная статическая нагрузка(N) Жёсткость при вибрациях(KN/m) Стойкость при ударе(KN/m)
1 JGX-0648D-79A 43.2 18.8 110 110
2 JGX-0648D-68A 36.3 24.9 72 72
3 JGX-0648D-56A 31.7 30.0 49 49
4 JGX-0648D-45A 25.0 34.0 37 37
5 JGX-0648D-39A 22.7 34.0 32 32
6 JGX-0648D-36A 20.4 38.1 25 25
7 JGX-0648D-33A 18.2 38.1 23 23
8 JGX-0648D-30A 15.9 52.8 16 16

характеристика:
1Эффективная производительность вибрационной изоляции: изоляторы из стальной проволоки могут эффективно поглощать и уменьшать передачу вибрации, эффективно изолируя источники вибрации.
2. Сильная долговечность: изолятор из стальной проволоки изготовлен из прочной стальной проволоки, которая имеет длительный срок службы и может стабильно работать в суровой среде.
3Регулируемый: изоляторы из стальной проволоки обычно могут регулироваться в соответствии с фактическими потребностями для удовлетворения требований изоляции в различных случаях.
4Легкая установка: установка изоляторов из проволочных канатов относительно проста и может быть настроена в соответствии с конкретными сценариями установки и требованиями.
Применение:
1Структура здания
2Промышленное оборудование
3Мосты
4Трубопровод
