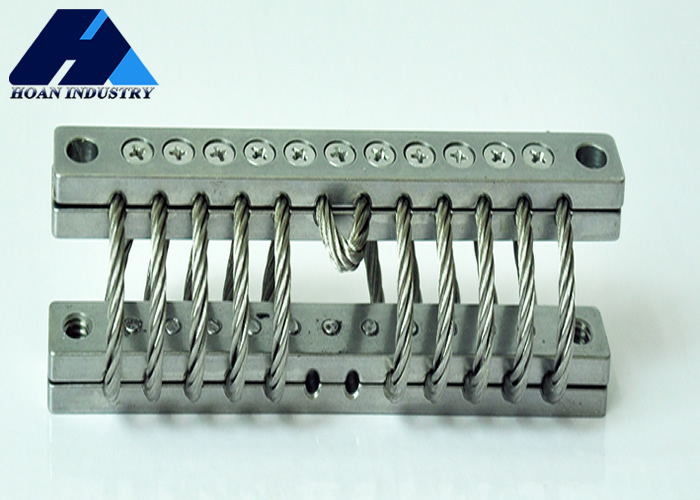

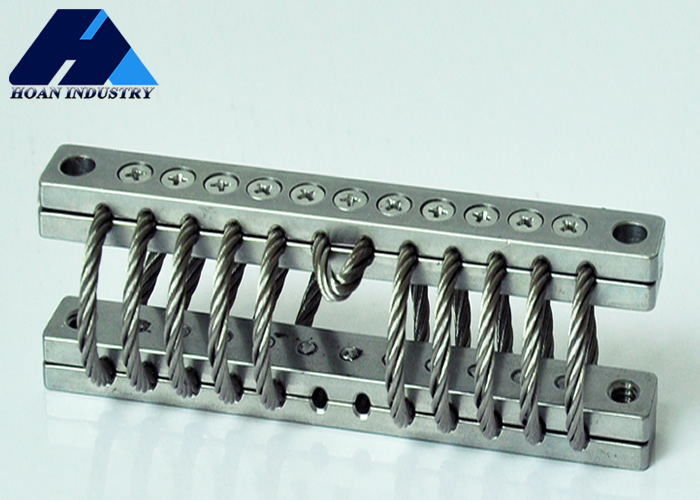

JGX-0320 Изолятор компактного проволочного каната

Противовибрационный демпфер веревочки контрольного провода удара

Компактный противовибрационный демпфер веревочки провода

JGX-0320 Вибрационный изолятор из проволочной веревки

Место происхождения:

Китай

Номер модели:

JGX-0320

Свяжитесь с нами

Запросите цитату

Подробная информация о продукции

Выделить:

Противовибрационный демпфер веревочки контрольного провода удара

Компактный противовибрационный демпфер веревочки провода

JGX-0320 Вибрационный изолятор из проволочной веревки

Условия оплаты и доставки

Количество мин заказа

Условия оплаты

L/C, D/A, D/P, T/T, Western Union, MoneyGram

СОБЩЕННЫЕ ПРОДУКТЫ

Видео

JGX-0958A-138A Вибрационный изолятор из проволочной веревки с широким диапазоном температур и коррозионно-устойчивой конструкцией для суровой среды

Лучшая цена

Видео

Термостойкий вибрационный изолятор GR4-18D-A для бесперебойной промышленной работы

Лучшая цена

Видео

GR2-12D-A Амортизатор шоков для кинотеатров Профессиональный вибрационный изолятор из проволоки для плавного киносъемки

Лучшая цена

Видео

JGX-0956A-75A Вибрационный изолятор из проволочной веревки для аэрокосмического и военного оборудования с нелинейной жесткостью

Лучшая цена

Свяжитесь с нами

86-29-88292913

Свяжитесь сейчас

Описание продукта

резюме:
Изолятор из проволочной веревки (JGX) - это распространенное изоляционное устройство, обычно состоящее из нескольких проволочных веревок и фиксированных компонентов поддержки на обоих концах.Его основная функция заключается в уменьшении или устранении вибрации и силы удара, передаваемых зданиям или механическому оборудованию через гибкость и эластичность стальной проволоки, тем самым защищая оборудование и улучшая стабильность рабочей среды.

JGX-0320 Изолятор компактного проволочного каната 0

Варианты монтажа

JGX-0320 Изолятор компактного проволочного каната 1

Параметр размера:

Модель	≈H±±1.5	¥W ¥	Масса единицы	Варианты монтажа	Через отверстие(мм)	Нить(мм)	C'sink(°)(°)
JGX-0320D-22A	28	36	0.228	Б, Д, Е.	¥6.9±0.13	M6x1.0	90
JGX-0320D-20A	20	38	0.228	А, Б, С, Д, Е, С.
JGX-0320D-17A	33	41	0.247
JGX-0320D-16A	36	43	0.247
JGX-0320D-14.5A	38	46	0.247
JGX-0320D-13.5A	41	48	0.285
JGX-0320D-12A	43	51	0.285

Вертикальная нагрузка

Число кривой	Модель	Максимальная статическая нагрузка ((N)	Максимальная деформация(мм)	Жёсткость при вибрациях KN/m)	Жесткость при ударе ((KN/m)
1	JGX-0320D-22A	22	9.7	154	91
2	JGX-0320D-20A	20	11.7	124	68
3	JGX-0320D-17A	17	13.7	95	51
4	JGX-0320D-16A	16	16.8	78	39
5	JGX-0320D-14.5A	14.5	18.8	67	32
6	JGX-0320D-13.5A	13.5	21.8	57	25
7	JGX-0320D-12A	12	23.9	46	21

45 ° направленная нагрузка:

JGX-0320 Изолятор компактного проволочного каната 3

Число кривой	Модель	Максимальная статическая нагрузка(N)	Максимальная деформация(мм)	Жёсткость при вибрациях(KN/m)	Стойкость при ударе(KN/m)
1	JGX-0320D-22A	15.2	13.7	86	46
2	JGX-0320D-20A	14.1	17.3	70	35
3	JGX-0320D-17A	12.0	19.8	53	25
4	JGX-0320D-16A	11.3	23.9	44	20
5	JGX-0320D-14.5A	10.4	26.9	39	16
6	JGX-0320D-13.5A	9.6	31	32	12
7	JGX-0320D-12A	8.6	34	26	11

Боковая нагрузка:

JGX-0320 Изолятор компактного проволочного каната 4

Число кривой	Модель	Максимальная статическая нагрузка(N)	Максимальная деформация(мм)	Жёсткость при вибрациях(KN/m)	Жёсткость при вибрациях(KN/m)
1	JGX-0320D-22A	11.3	9.7	56	56
2	JGX-0320D-20A	10.0	11.7	43	43
3	JGX-0320D-17A	9.5	14.7	31	31
4	JGX-0320D-16A	8.7	17.8	25	25
5	JGX-0320D-14.5A	8.2	19.8	19	19
6	JGX-0320D-13.5A	7.2	22.9	16	16
7	JGX-0320D-12A	6.3	25.9	12	12

характеристика:
1Эффективная производительность вибрационной изоляции: изоляторы из стальной проволоки могут эффективно поглощать и уменьшать передачу вибрации, эффективно изолируя источники вибрации.
2. Сильная долговечность: изолятор из стальной проволоки изготовлен из прочной стальной проволоки, которая имеет длительный срок службы и может стабильно работать в суровой среде.
3Регулируемый: изоляторы из стальной проволоки обычно могут регулироваться в соответствии с фактическими потребностями для удовлетворения требований изоляции в различных случаях.
4Легкая установка: установка изоляторов из проволочных канатов относительно проста и может быть настроена в соответствии с конкретными сценариями установки и требованиями.
Применение:
1Структура здания
2Промышленное оборудование
3Мосты
4Трубопровод
