Место происхождения:
Китай
Номер модели:
ГР4
Резюме:

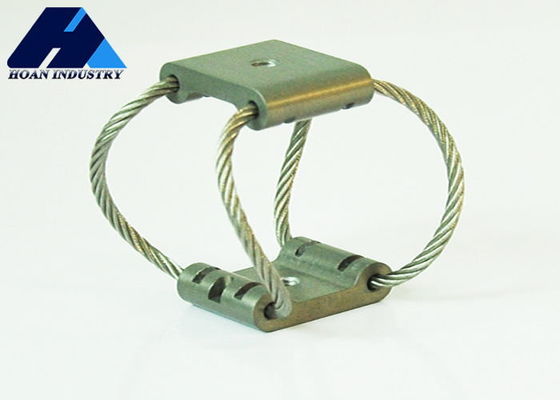

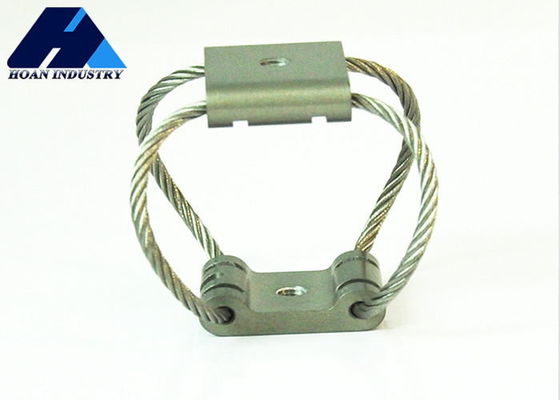

Предварительно изготовленный вибрационный изолятор (GR butterfly type) представляет собой эффективное устройство изоляции от вибраций, специально разработанное для уменьшения передачи вибраций, вызванных различным механическим оборудованием.Этот тип изолятора назван в честь его уникальной формы бабочки, предназначенные для обеспечения оптимизированной эффективности поглощения вибраций.
Размеры продукта
Варианты монтажа
Параметр размера:
| Модель продукта | Высота | Вес | Единичный вес (более тяжелый) | Способ установки | Размер отверстия | Спецификации нитей | Противопоглощающий конус |
| GR4-24D-A | 42 | 47 | 0.63 | А, Б, С, Д, Е, С. | ¥7 | M6x1.0 | 90 |
| GR4-18D-A | 53 | 54 | 0.63 | ||||
| GR4-13D-A | 60 | 59 | 0.68 | ||||
| GR4-6.7D-A | 75 | 68 | 0.77 | ||||
|
|
Вертикальная нагрузка
45 ° направленная нагрузка:
|
Число кривой |
Модель | Максимальная статическая нагрузка(N) | Максимальная деформация(мм) | Жёсткость при вибрациях(KN/m) | Стойкость при ударе(KN/m) |
| 1 |
GR4-24D-A |
8.5 | 17.3 | 1.9 | 1.9 |
| 2 |
GR4-18D-A |
7.1 | 26.4 | 1.1 | 1.1 |
| 3 |
GR4-13D-A |
5.3 | 33.3 | 0.7 | 0.7 |
| 4 |
GR4-6.7D-A |
3.3 | 47 | 0.4 | 0.4 |
Боковая нагрузка:
| Число кривой | Модель | Максимальная статическая нагрузка(N) | Максимальная деформация(мм) | Жёсткость при вибрациях(KN/m) | Стойкость при ударе(KN/m) |
| 1 | GR3-30D-A | 12 | 8.4 | 6.1 | 6.1 |
| 2 | GR3-22D-A | 8.5 | 11.9 | 3.5 | 3.5 |
| 3 | GR3-18D-A | 6.2 | 15.5 | 1.8 | 1.8 |
| 4 | GR3-11D-A | 4.4 | 20.6 | 1.1 | 1.1 |
характеристика:
1Инновационный дизайн: конструкция в форме бабочки повышает прочность конструкции изолятора, сохраняя при этом достаточную гибкость для адаптации к различным частотам и амплитудам вибрации.
2Эффективная вибрационная изоляция: она может эффективно изолировать и поглощать вибрации от механического оборудования, уменьшая воздействие и шум на конструкции здания или окружающее оборудование.
3Прочность и надежность: использование высококачественных материалов и передовых технологий производства обеспечивает его долговечность и долгосрочную стабильность в различных условиях.
4. Легко устанавливать и обслуживать: модульная конструкция делает процесс установки быстрым и легким, в то время как работы по техническому обслуживанию относительно просты, что помогает снизить эксплуатационные расходы.
Применение:
1Фотография и видеосъемка
2. Аэрометрия и картография
3. В воздухе связь
