Место происхождения:
Китай
Номер модели:
GR3
резюме:

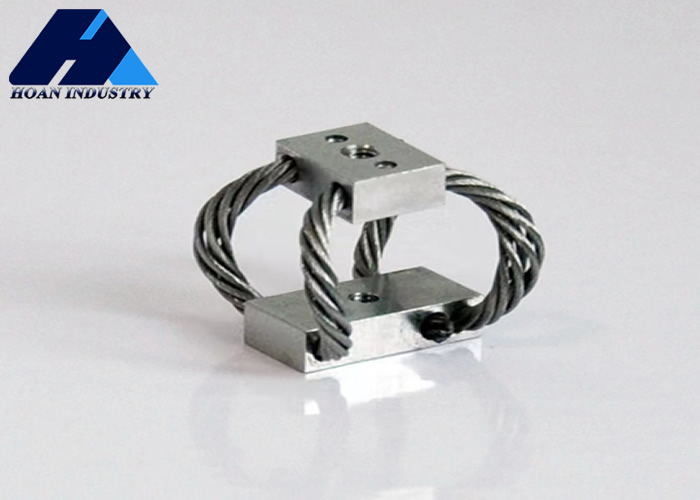

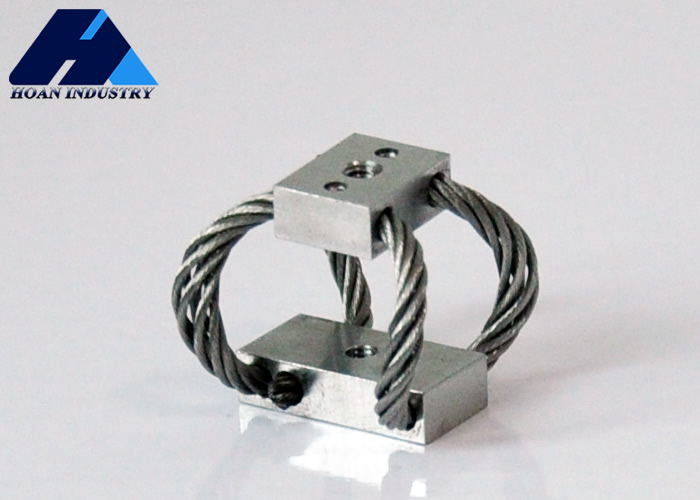

Предварительно изготовленный вибрационный изолятор (GR butterfly type) представляет собой эффективное устройство изоляции от вибраций, специально разработанное для уменьшения передачи вибраций, вызванных различным механическим оборудованием.Этот тип изолятора назван в честь его уникальной формы бабочки, предназначенные для обеспечения оптимизированной эффективности поглощения вибраций.
Размеры продукта
Варианты монтажа
Параметр размера:
| модель продукта | Высота | Вес | Масса единицы | Варианты монтажа | Через отверстие | Нить | C'sink |
| GR1-3.3D-A | 19 | 22 | 0.09 | А, Б, С, Д, Е, С. | ¥3.3 | М3×0.5 | 90 |
| GR1-2.4D-A | 23 | 24 | 0.10 | ||||
| GR1-1.8D-A | 27 | 27 | 0.11 | ||||
| GR1-1.3D-A | 33 | 30 | 0.12 |
Вертикальная нагрузка
| Число кривой | Модель | Максимальная статическая нагрузка ((N) | Максимальная деформация(мм) |
Жёсткость при вибрациях KN/m) |
Жесткость при ударе ((KN/m) |
| 1 | GR3-30D-A | 30 | 7.1 | 24 | 12 |
| 2 | GR3-22D-A | 22 | 10.4 | 12 | 6.1 |
| 3 | GR3-18D-A | 18 | 14.2 | 8.4 | 3.5 |
| 4 | GR3-11D-A | 11 | 19.3 | 5.8 | 1.9 |
45 ° направленная нагрузка:
|
Число кривой |
Модель | Максимальная статическая нагрузка(N) | Максимальная деформация(мм) | Жёсткость при вибрациях(KN/m) | Стойкость при ударе(KN/m) |
| 1 | GR3-30D-A | 12 | 9.4 | 14 | 5.3 |
| 2 | GR3-22D-A | 10 | 13.2 | 8.8 | 3.2 |
| 3 | GR3-18D-A | 6.7 | 17.3 | 5.8 | 1.8 |
| 4 | GR3-11D-A | 4.4 | 22.9 | 3.5 | 0.9 |
Боковая нагрузка:
| Число кривой | Модель | Максимальная статическая нагрузка(N) | Максимальная деформация(мм) | Жёсткость при вибрациях(KN/m) | Стойкость при ударе(KN/m) |
| 1 | GR3-30D-A | 12 | 8.4 | 6.1 | 6.1 |
| 2 | GR3-22D-A | 8.5 | 11.9 | 3.5 | 3.5 |
| 3 | GR3-18D-A | 6.2 | 15.5 | 1.8 | 1.8 |
| 4 | GR3-11D-A | 4.4 | 20.6 | 1.1 | 1.1 |
характеристика:
1Инновационный дизайн: конструкция в форме бабочки повышает прочность конструкции изолятора, сохраняя при этом достаточную гибкость для адаптации к различным частотам и амплитудам вибрации.
2Эффективная вибрационная изоляция: она может эффективно изолировать и поглощать вибрации от механического оборудования, уменьшая воздействие и шум на конструкции здания или окружающее оборудование.
3Прочность и надежность: использование высококачественных материалов и передовых технологий производства обеспечивает его долговечность и долгосрочную стабильность в различных условиях.
4. Легко устанавливать и обслуживать: модульная конструкция делает процесс установки быстрым и легким, в то время как работы по техническому обслуживанию относительно просты, что помогает снизить эксплуатационные расходы.
Применение:
1Фотография и видеосъемка
2. Аэрометрия и картография
3. В воздухе связь
